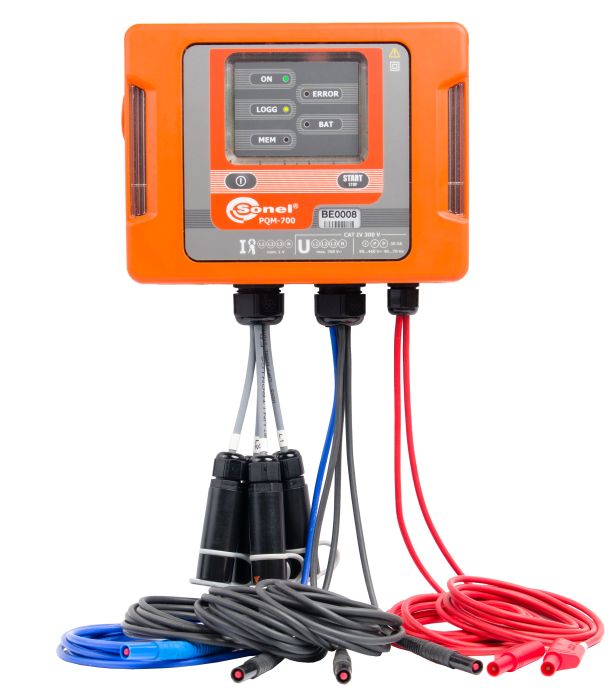

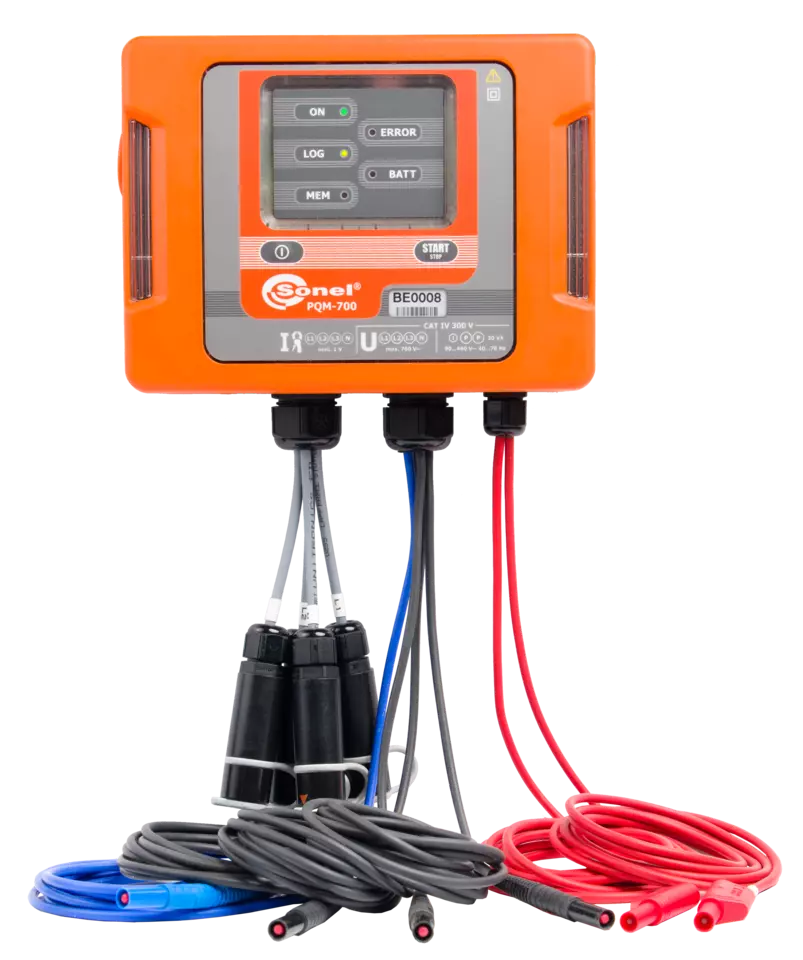

PQM-700 Анализатор параметров качества электрической энергии



Функциональные возможности:

  • соответствие классу S;
  • часы реального времени ± 0,3с/24 часа
  • встроенный блок питания с широким диапазоном номинальных входных напряжений 90…460 В переменного или постоянного тока;
  • работа от внутреннего аккумулятора при отключении питания;
  • степень защиты корпуса IP65;
  • автоматическое формирование протоколов регистрации.

Измерение и регистрация:

  • напряжения постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
  • силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа). Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А), клещи C-4 (1000 A) и клещи C-6 (10 A), C-7 (100 А).
  • коэффициента пиковых значений напряжения и тока;
  • частоты от 40 Гц до 70 Гц;
  • мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
  • энергии: активной (EP), реактивной (EQ), полной (ES);
  • коэффициента мощности cosφ, tgφ;
  • коэффициента гармонических потерь (К-фактор);
  • до 40-й гармоники напряжения и тока;
  • суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
  • кратковременной и длительной дозы фликера PSTи PLT;
  • несимметрия напряжения и тока;
  • перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм;
  • осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение SONEL Analysis 4:

  • возможность настройки измерителя с ГОСТ 32144-2013 и формирования протокола измерений согласно ГОСТ 33073-2014;
  • установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети;
  • установка параметров трансформаторов напряжения и/или тока;
  • выбор периода усреднения;
  • расписание запуска и остановки регистрации;
  • установка типа токоизмерительных клещей;
  • условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию;
  • режим измерения в реальном времени;
  • широкий набор настроек представления и анализа (отчетов) данных регистрации.

Стандартная комплектация:

  Количество Индекс
Адаптер для подключения к однофазной сети AZ-3 1 WAADAAZ3
Зажим «Крокодил» изолированный голубой K02 1 WAKROBU20K02
Зажим «Крокодил» изолированный красный K02 2 WAKRORE20K02
Зажим «Крокодил» изолированный черный K01 3 WAKROBL20K01
Кабель последовательного интерфейса USB 1 WAPRZUSB
Карта памяти microSD 4 Гб. 1 #
Комплект для фиксации ремней 1 WAPOZUCH4
Маркеры кабельные 1 WAPOZOZN4
Набор для монтажа на DIN-рейке 1 WAPOZUCH3

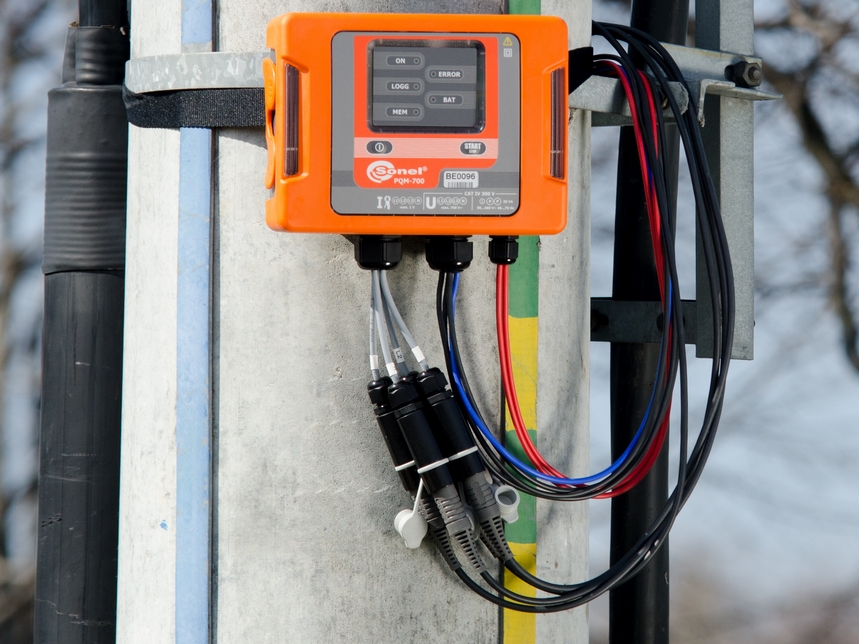

Ремни для крепежа на столбе (2 шт) 1 WAPOZOPAKPL
Соединитель электрический — адаптер магнитный модель AM-4 1 WAADAUMAGKPL
Футляр L5 1 WAFUTL5

Дополнительная комплектация:

  Индекс
Клещи гибкие F-1 WACEGF1OKR
Клещи гибкие F-1A1 WACEGF1A1OKR
Клещи гибкие F-1A6 WACEGF1A6OKR
Клещи гибкие F-2A WACEGF2AOKR
Клещи гибкие F-2A1 WACEGF2A1OKR
Клещи гибкие F-2A6 WACEGF2A6OKR
Клещи гибкие F-3A WACEGF3AOKR
Клещи гибкие F-3A1 WACEGF3A1OKR
Клещи гибкие F-3A6 WACEGF3A6OKR
Клещи измерительные C-4 WACEGC4OKR
Клещи измерительные C-5 WACEGC5OKR
Клещи измерительные C-6A WACEGC6AOKR
Клещи измерительные C-7 WACEGC7OKR

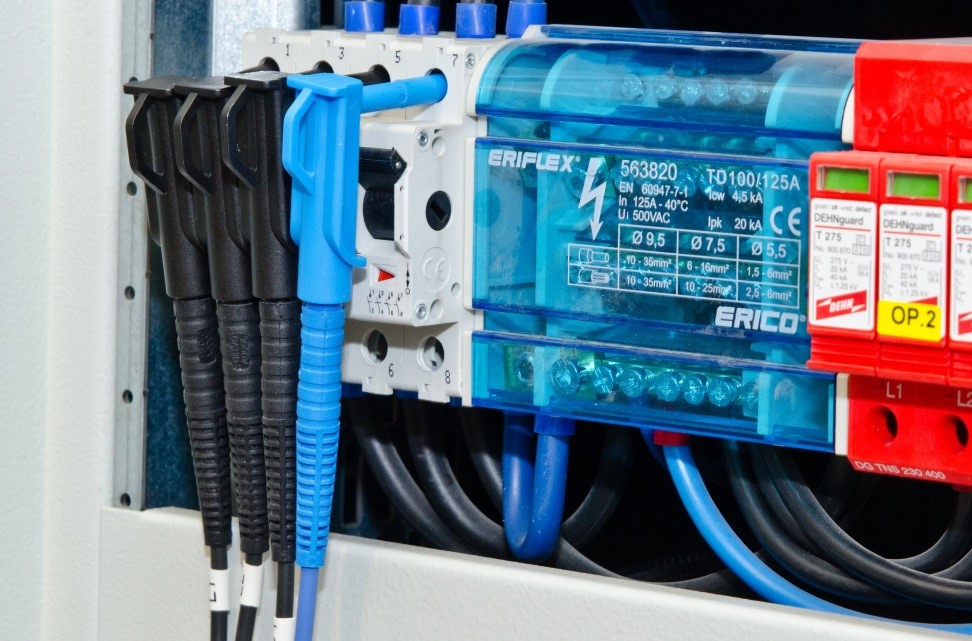

Комплект измерительных разъемов для фазных и нулевых шин AR-468 WAADAR468RU
Магнитный держатель WAPOZUCH5
Соединитель электрический — адаптер AC-16 WAADAAC16
Соединитель электрический — адаптер для клемм WAADAPRZKPL1
Соединитель электрический — адаптер прокалывающий ASX-1 WAADAPRZASX1KPL
Соединитель электрический — адаптер с захватом WASONСGB1KPL
Соединитель электрический — адаптер с захватом типа «пинцет» WASONKGB1KPL
Соединитель электрический — адаптер с резьбой M4/M6, модель AR-1 WAADAM4M6
Все аксессуары

Назначение и область применения:

PQM-700 разработан для проведения регистрации и анализа параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц, согласно ГОСТ 32144-2013. Прибор соответствует ГОСТ 30804.30-2013 (класс S) и ГОСТ 30804.4.7-2013. Программное обеспечение Sonel Analysis позволяет быстро произвести настройку прибора и сформировать отчет рекомендованный ГОСТ 33073-2014. PQM-700 адаптирован для работы в сложных погодных условиях: диапазон температур  от -20 ° до +55 °С. Стабильная работа при отрицательных температурах обеспечивается за счет встроенного нагревателя. Степень защиты корпуса соответствует IP65. Анализатор может непрерывно работать, питаясь от тестируемой сети переменного напряжения. В случае отключения внешнего питания, работа измерителя поддерживается от внутренней аккумуляторной батареи.

Таблица сравнения серии PQM
Параметры PQM‑700 PQM‑710 PQM‑711
Измерительный класс согласно ГОСТ 30804.30-2013 S А А
Количество входов напряжения 4 (L1,L2, L3, N) 5(L1,L2, L3, N, PE) 5(L1,L2, L3, N, PE)
Количество входов тока 4 (L1,L2, L3, N) 4 (L1,L2, L3, N) 4 (L1,L2, L3, N)
Память 2Гб (макс 32Гб) 8Гб (макс 32Гб) 8Гб (макс 32Гб)
Встроенный нагреватель + + +
Переходные процессы (частоты дискретизации 10МГц) - - +
Встроенный блок питания с номинальным напряжением переменного и постоянного тока, В 90…460 90…760 90…760
Встроенный аккумулятор (Li-ion 4.5 А ч) + + +
Время работы от аккумулятора, ч 6 2 2
Дисплей - ЖК-цветной, планшет ЖК-цветной, планшет
Интерфейс USB USB, Wi-Fi, GSM USB, Wi-Fi, GSM
Рабочая температура, °C -20…+55 -20…+55 -20…+55
Степень защиты корпуса IP65 IP65 IP65
Габаритные размеры, мм 200х180х77 200х180х77 200х180х77
Масса, кг 1,6 1,6 1,6
Клещи измерительные типа С:
Параметры С-4 C-5 C-6A C-7
Номинальный ток, А (AC) 0,1…1000 (3600 А пик) 0,5…1000 (3600 А пик) 0,01…10 (36 А пик) 0,1…100 (360 А пик)
Номинальный ток, А (DC) - 0,5…1400 - -
Погрешность ≤ 0,5% ≤ 1,5% ≤ 1% ≤ 0,5%
Частота 30 Гц…10 кГц DC…30 кГц 40 Гц…10 кГц 40 Гц…1 кГц
Выходной сигнал 1 мВ/А 1 мВ/А 100 мВ/А 5 мВ/А
Диаметр, мм 52 39 20 24
Длина измерит. кабеля, м 2,2 2,2 2,2 3
Температура рабочая -10…50 °C -10…55 °C -10…55 °C 0…50 °C
Категория электробезопасности IV 300 IV 300 IV 300 III 300
Степень защиты IP40 IP40 IP40 IP40
Клещи гибкие типа F:
Параметры F-1 F-2A F-3A F-1A1 F-2A1 F-3A1 F-1A6 F-2A6 F-3A6
Номинальный ток, А (AC) 1…3000 (10000 А пик для 50 Гц) 1…1500 (5000 А пик для 50 Гц) 1…6000 (20000 А пик для 50 Гц)
Погрешность 1% 1% 1%
Частота 40 Гц…10 кГц 40 Гц…10 кГц 40 Гц…10 кГц
Выходной сигнал, мкВ/А 38,83 77,66 19,415
Диаметр, мм 380 250 140 380 250 140 380 250 140
Длина измерит. кабеля, м 2,5 2,5 2,5
Температура рабочая -30…80 °C -30…80 °C -30…80 °C
Категория электробезопасности III 1000/IV 600 III 1000/IV 600 III 1000/IV 600
Степень защиты IP67 IP67 IP67

Дополнительные виды:

PQM PQM





Видео руководство:


Гарантия: 36 месяцев
Номер в Госреестре: 57276-14
Класс защиты: IV 300 В
Температурный диапазон: -20°C...+55°C
Габариты ШxВxГ: 200x180x77 мм
Масса: 1,6 кг
Индекс: WMRUPQM700
