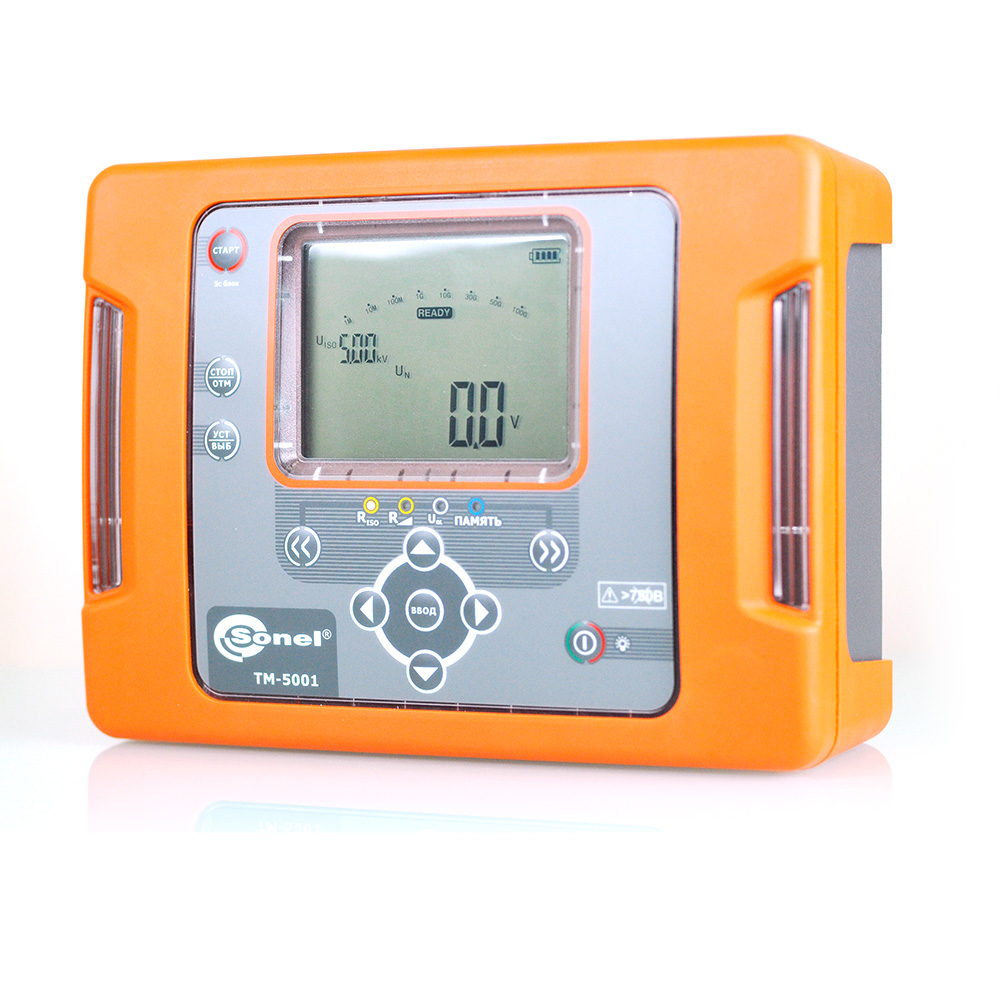

ТМ-5001 Измеритель параметров электроизоляции



Функциональные возможности

  • измерительное напряжение до 5000 В: установка произвольной величины 50...500 В с шагом 50 В и с 500...5000 В с шагом 100 В;
  • измерение сопротивления изоляции до 5000 ГОм (5 ТОм);
  • вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
  • индикация измеряемого сопротивления и тока утечки;
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
  • графический анализ состояния изоляции по трём характеристикам RISO(t), U(t), I(t);
  • настройка трёх режимов работы фильтра от помех электромагнитных полей;
  • измерение сопротивления изоляции нарастающим напряжением (RampTest) с возможностью регулирования испытательного напряжения и времени;
  • измерение напряжения переменного и постоянного тока до 750 В;
  • работа прибора от внутреннего аккумулятора, сети 220В и автомобильной сети 12 В («прикуривателя»);
  • сохранение результатов измерений в память;
  • o передача данных на ПК с использованием USB интерфейса
  • совместим с ПО «SONEL Reader» и «СОНЭЛ Протоколы 2.0»;
  • рабочий диапазон температур от -20 °C до +50 °C.

Стандартная комплектация:

  Количество Индекс
Зажим «Крокодил» изолированный голубой К09 11 кВ 1 WAKROBU32K09
Зажим «Крокодил» изолированный красный К09 11 кВ 1 WAKRORE32K09
Зажим «Крокодил» изолированный черный К09 11 кВ 1 WAKROBL32K09
Зарядное устройство для аккумуляторов Z7 1 WAZASZ7
Зонд острый с разъемом «банан» красный 5кВ 1 WASONREOGB2
Зонд острый с разъемом «банан» черный 5кВ 1 WASONBLOGB2
Кабель последовательного интерфейса USB 1 WAPRZUSB
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой 1 WAPRZ1X8BUBB
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный 1 WAPRZ1X8REBB
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный 1 WAPRZ1X8BLBB
Футляр M8 1 WAFUTM8

Дополнительная комплектация:

  Индекс
CK-1 Симулятор кабеля WMRUСК1
Адаптер автомобильный (12В) WAPRZLAD12SAM
Комплект измерительных разъемов для фазных и нулевых шин AR-468 WAADAR468RU
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Все аксессуары

Назначение и область применения:

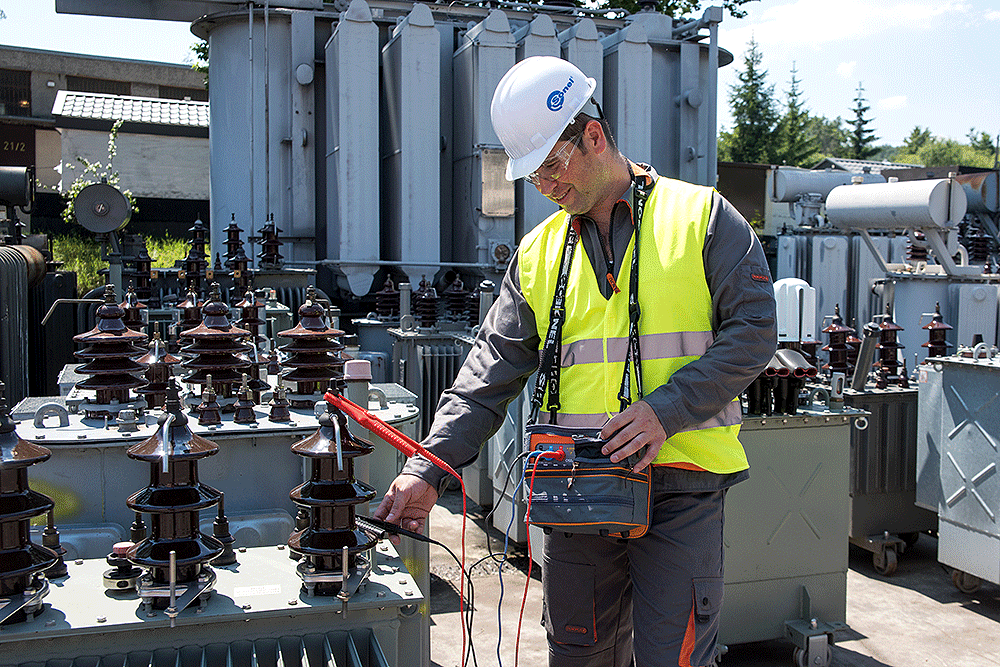

TM-5001  — цифровой мегаомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 5000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 5000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки. Функция Ramp test позволяет измерять сопротивления изоляции и напряжения пробоя с шагом до 1 кВ/с.

Аналоговый фильтр прибора подавляет переменную составляющую тока и позволяет выполнить измерения в среде сильных электромагнитных помех

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

ТМ-5001 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.








Развернуть таблицу сравнения



Измерение  TM-5001 MIC-5005 MIC-5010 MIC-5050 MIC-10k1 MIC-15k1
Напряжение 5000 В:
100...5000В шаг 50В и 100 В
5000В:
50...5000В шаг 10В и 25В
5000В:
50...5000В шаг 10В и 25В
5000В:
50...5000В шаг 10В и 25В
10000В:
50...10000В шаг 10В и 25В
15 000В:
50...15000 В шаг 10 В, 100 В и 1000 В
Сопротивление  5 ТОм 15 ТОм 15 ТОм 20 ТОм 40 ТОм 40 ТОм
Коэффициенты Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI
Измерительный ток  1,2 мА  1,2 мА или 3 мА 1,2 мА или 3 мА 1,2 мА, 3 мА, 6 мА 1,2 мА, 3 мА, 6 мА 1,2 мА, 3 мА, 5 мА и 7 мА
Измерения нарастающим
напряжением - SV
 - + + + + +
Коэффициент диэлектрического
разряда - DD
 - + + + + +
Rcont - - + - - -
Прожиг места повреждения  - - - + + +
Ток утечки  + + + + + +
Емкость - + + + + +
Разрядка емкости кабеля + + + + + +
Напряжение постоянное/переменное + + + + + +
Рабочая температура -20...40 °C -20...50 °C -20...50 °C -20...50 °C -20...50 °C -20...50 °C
AutoISO/Адаптеры - - AutoISO-5000 AutoISO-5000 -
Питание  Аккумулятор или электросеть Аккумулятор Аккумулятор Аккумулятор или
электросеть
Аккумулятор или
электросеть
Аккумулятор или электросеть
Температура окр. среды -   - - +
Зонд ST-1
+
Зонд ST-1
-
Память/ПК +
USB
+
USB, OR-1 (USB) v2
+
USB, OR-1 (USB) v2
+
USB, Bluetooth®
+
USB, Bluetooth®
+
USB, Bluetooth®
  • Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
  • Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
  • DAR - коэффициент диэлектрического поглощения
  • PI - индекс поляризации
  • Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
  • Rcont—измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнения потенциалов



Дополнительные виды:

TM-2501 TM-2501 TM-2501 TM-2501 TM-2501 TM-5001



Гарантия: 36 месяцев
Номер в Госреестре: 71531-18
Класс защиты: IV 600В (III 1000В)
Температурный диапазон: -20...+40 °C
Габариты ШxВxГ: 200×150×75мм
Масса: около 1,0 кг
Индекс: WMRUTM5001
