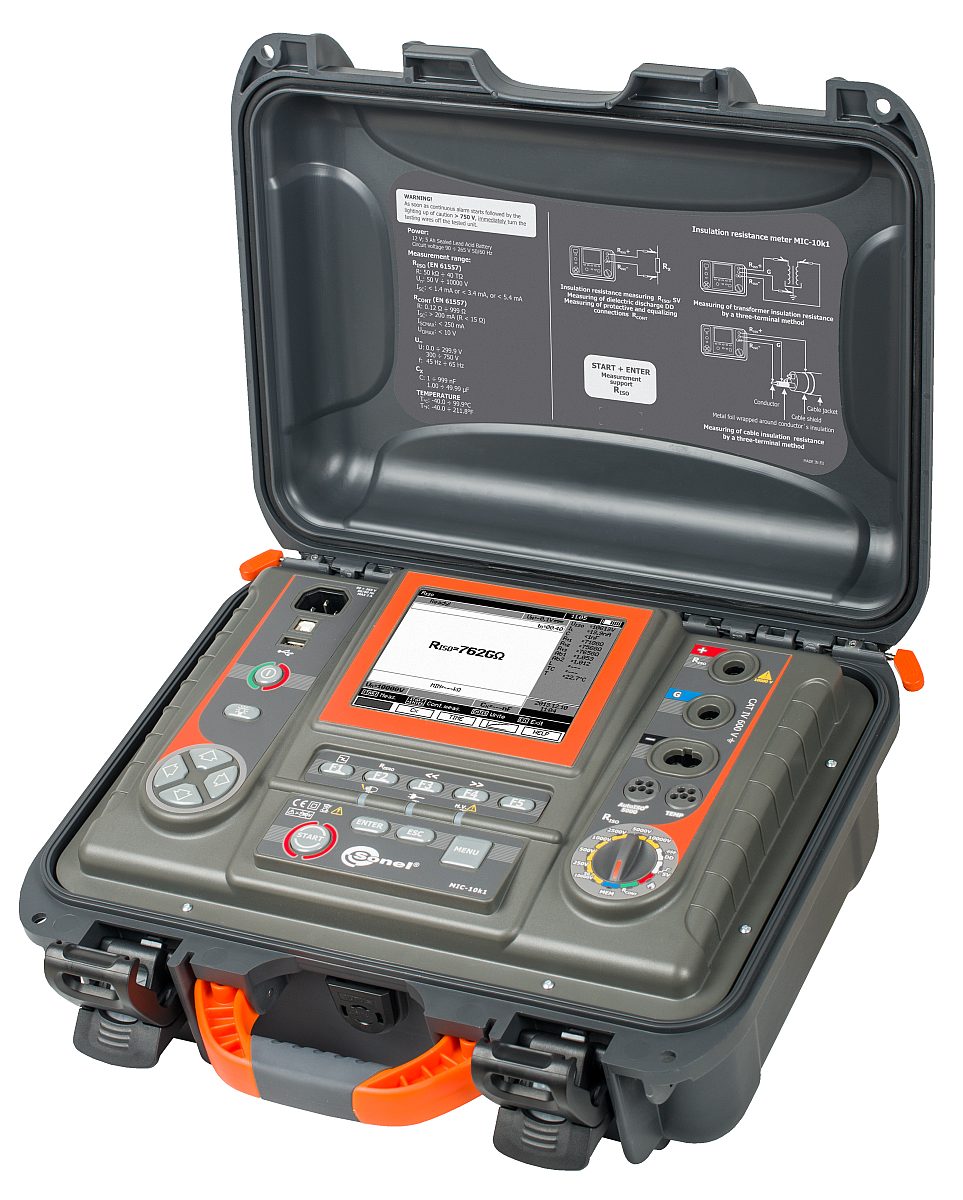

MIC-10k1 Измеритель параметров электроизоляции



Функциональные возможности:

  • измерение сопротивления изоляции до 40 ТОм;
  • измерительное напряжение до 10 000 В: стандартные величины 250 В, 500 В, 1000 В, 2500 В, 5000 В, 10000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...10 кВ с шагом 25 В;
  • вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
  • установка времени измерения - до 99 мин 59 сек;
  • измерительный ток – 1,2 мА, 3 мА или 6 мА;
  • измерение сопротивления изоляции с использованием проводников длиной до 20 м;

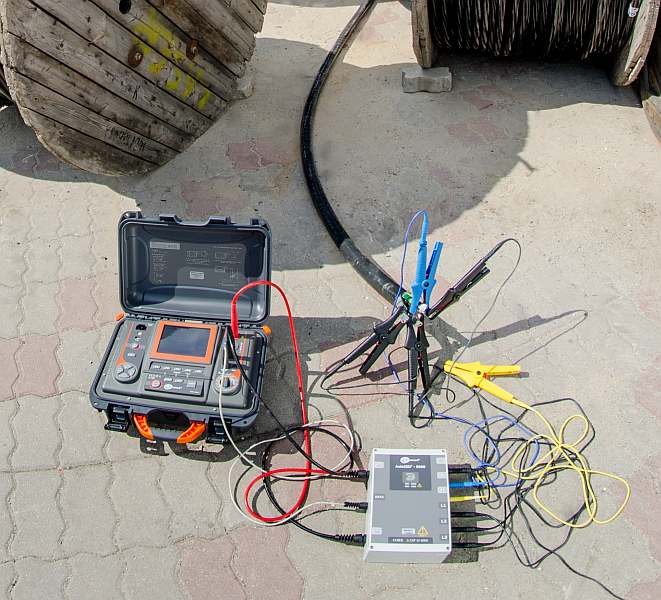

  • измерение многожильных кабелей с использованием адаптера AutoISO-5000 (измерительное напряжение до 5кВ);
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
  • измерение емкости кабеля (в процессе измерения сопротивления изоляции);
  • измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
  • измерение коэффициента разряда диэлектриков (DD);
  • определения место повреждения (прожиг);
  • защита от объекта измерения находящегося под напряжением;
  • измерение температуры с использованием дополнительного зонда ST-1;
  • усовершенствованный цифровой фильтр - для измерений в условиях сильных электромагнитных помех;
  • измерение напряжения переменного и постоянного тока до 750 В;
  • питание от встроенного аккумулятора или сети 90…260 В;
  • отображение графиков на дисплее в процессе измерения;
  • встроенная инновационная память результатов измерений с возможностью указания Заказчиков, наименований объектов и точек измерений;
  • передача данных на ПК по USB, Bluetooth или с помощью записи на USB-флеш-накопитель;
  • совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Стандартная комплектация:

  Количество Индекс
Кабель последовательного интерфейса USB 1 WAPRZUSB
Кабель сетевой стандарта IEC С13 1 WAPRZ1X8BLIEC
Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой 1 WAPRZ003BUKRO15KV
Провод измерительный 3 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный 1 WAPRZ003REKRO15KV
Провод измерительный 3 м экранированный с разъемом «банан» и зажимом «Крокодил» 15 кВ черный. 1 WAPRZ003BLKROE15KV
Футляр L4 1 WAFUTL4

Дополнительная комплектация:

  Индекс
Адаптер AutoISO-5000 WAADAAISO50
Зонд для измерения сопротивления полов и стен PRS-1 WASONPRS1
Комплект измерительных разъемов для фазных и нулевых шин AR-468 WAADAR468RU
Провод измерительный 1,8 м с разъемом «банан» и зажимом «Крокодил» 15 кВ голубой WAPRZ1X8BUKRO15KV
Провод измерительный 1,8 м с разъемом «банан» и зажимом «Крокодил» 15 кВ красный WAPRZ1X8REKRO15KV
Провод измерительный 1,8 м экранированный с разъёмом «банан» и зажимом «Крокодил» 15 кВ чёрный WAPRZ1X8BLKROE15KV
Провод измерительный 10 м с разъёмом «банан» и зажимом «Крокодил» 15 кВ голубой WAPRZ010BUKRO15KV
Провод измерительный 10 м с разъёмом «банан» и зажимом «Крокодил» 15 кВ красный WAPRZ010REKRO15KV
Провод измерительный 10 м экранированный с разъёмом «банан» и зажимом «Крокодил» 15 кВ чёрный WAPRZ010BLKROE15KV
Провод измерительный 20 м с разъёмом «банан» и зажимом «Крокодил» 15 кВ голубой WAPRZ020BUKRO15KV
Провод измерительный 20 м с разъёмом «банан» и зажимом «Крокодил» 15 кВ красный WAPRZ020REKRO15KV
Провод измерительный 20 м экранированный с разъёмом «банан» и зажимом «Крокодил» 15 кВ чёрный WAPRZ020BLKROE15KV
Провод измерительный 5 м с разъёмом «банан» и зажимом «Крокодил» 15 кВ голубой WAPRZ005BUKRO15KV
Провод измерительный 5 м с разъёмом «банан» и зажимом «Крокодил» 15 кВ красный WAPRZ005REKRO15KV
Провод измерительный 5 м экранированный с разъёмом «банан» и зажимом «Крокодил» 15 кВ чёрный WAPRZ005BLKROE15KV
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Футляр L7 WAFUTL7
Все аксессуары

Назначение и область применения:

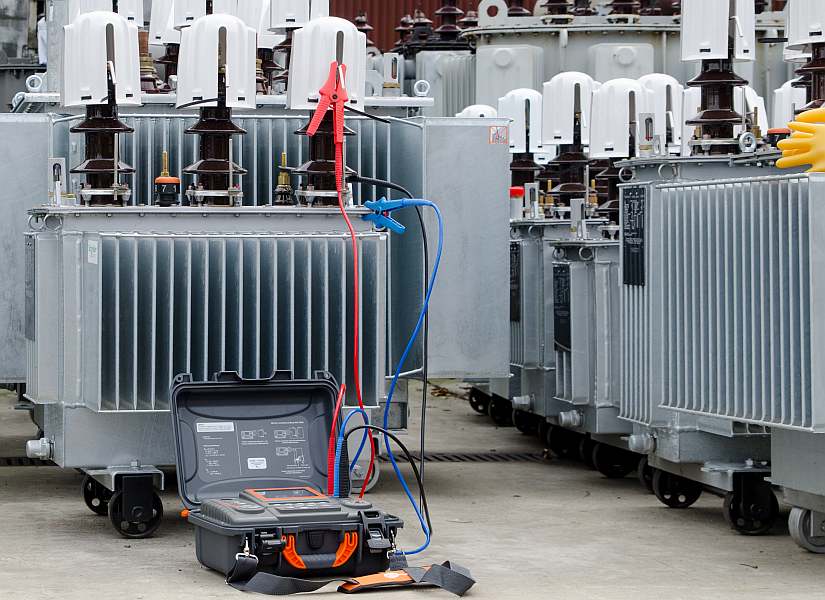

MIC-10k1 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 10000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.

Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 825 В в течение 60 секунд.

Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 60 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.





Развернуть таблицу сравнения



Измерение  TM-5001 MIC-5005 MIC-5010 MIC-5050 MIC-10k1 MIC-15k1
Напряжение 5000В:
50...5000В шаг 50В и 100 В
5000В:
50...5000В шаг 10В и 25В
5000В:
50...5000В шаг 10В и 25В
5000В:
50...5000В шаг 10В и 25В
10000В:
50...10000В шаг 10В и 25В
15 000В:
50...15000 В шаг 10 В, 100 В и 1000 В
Сопротивление  5 ТОм 15 ТОм 15 ТОм 20 ТОм 40 ТОм 40 ТОм
Коэффициенты Каб, Кпол, DAR, PI  Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI
Измерительный ток  1,2 мА  1,2 мА или 3 мА 1,2 мА или 3 мА 1,2 мА, 3 мА, 6 мА 1,2 мА, 3 мА, 6 мА 1,2 мА, 3 мА, 5 мА и 7 мА
Измерения нарастающим
напряжением - SV
 - + + + + +
Коэффициент диэлектрического
разряда - DD
 - + + + + +
Rcont - - + - - -
Прожиг места повреждения  - - - + + +
Ток утечки  + + + + + +
Емкость - + + + + +
Разрядка емкости кабеля + + + + + +
Напряжение постоянное/переменное + + + + + +
Рабочая температура -20...40 °C -20...50 °C -20...50 °C -20...50 °C -20...50 °C -20...50 °C
AutoISO/Адаптеры - - AutoISO-5000 AutoISO-5000 -
Питание  Аккумулятор или электросеть Аккумулятор Аккумулятор Аккумулятор или
электросеть
Аккумулятор или
электросеть
Аккумулятор или электросеть
Температура окр. среды -   - - +
Зонд ST-1
+
Зонд ST-1
-
Память/ПК +
USB
+
USB, OR-1 (USB) v2
+
USB, OR-1 (USB) v2
+
USB, Bluetooth®
+
USB, Bluetooth®
+
USB, Bluetooth®
  • Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегаомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегаомметра (R15): Кабс = R60/R15
  • Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегаомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегаомметра (R60): Кпол = R600/R60
  • DAR - коэффициент диэлектрического поглощения
  • PI - индекс поляризации
  • Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
  • Rcont—измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнения потенциалов



Дополнительные виды:



Видео-руководство




Гарантия: 36 месяцев
Номер в Госреестре: 58907-20
Класс защиты: IP54 (IP 67 с закрытой верхней крышкой)
Температурный диапазон: -20 °C … +50 °C
Габариты ШxВxГ: 390×308×172 мм
Масса: 7 кг
Индекс: WMRUMIC10K1
