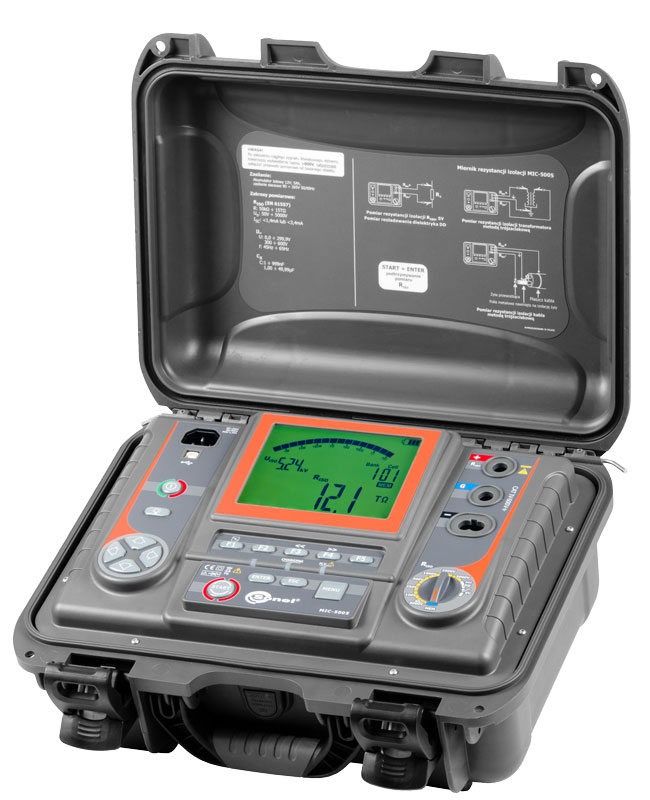

MIC-5005 Измеритель параметров электроизоляции


Основные характеристики:

  • Измерение сопротивления электроизоляции RISO до 15 ТОм;
  • Выбор измерительного напряжения в диапазоне от 50 В до 5 кВ (50 В .. 1000 В – шаг 10 В; 1 .. 5 кВ – шаг 25 В);
  • Непрерывное измерение сопротивления электроизоляции и отображение тока утечки;
  • Автоматическая разрядка емкости исследуемого объекта после завершения измерения сопротивления электроизоляции;
  • Акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
  • Установка времени измерения - до 99'59 ';
  • Установка маркеров времени T1, T2 и T3 в диапазоне от 1 с до 600 с для расчета коэффициентов абсорбции и поляризации;
  • Автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции) AB1, AB2, DAR, PI;
  • Индикация измерительного напряжения;
  • Измерительный ток – 1,2 мА , 3 мА;
  • Двух- и трех-проводной метод измерения сопротивления электроизоляции с использованием проводников длиной до 20 м;
  • Защита от объекта измерения находящегося под напряжением;
  • Измерение емкости в процессе измерения сопротивления электроизоляции;
  • Измерение сопротивления электроизоляции нарастающим ступенчатым напряжением (SV);
  • Измерение коэффициента разряда диэлектриков (DD);
  • Цифровые фильтры для проведения измерений в условиях повышенных помех окружающей среды;
  • Измерение постоянного и переменного напряжения до 600 В;
  • Встроенная память результатов измерений с возможностью проводной (USB) и беспроводной (радиомодуль OR-1) передачи данных.
  • Подсветка дисплея;
  • Питание от встроенного аккумулятора;
  • Встроенное зарядное устройство;



Развернуть таблицу сравнения

Измерение MIC-5005 MIC-5010 MIC-5050 MIC-10k1
Напряжение 5000В:
50...5000В шаг 10В или 25В
5000В:
50...5000В шаг 10В или 25В
5000В:
50...5000В шаг 10В или 25В
10000В:
50...10000В шаг 10В или 25В
Сопротивление 15 ТОм 15 ТОм 20 ТОм 40 ТОм
Коэффициенты Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI Каб, Кпол, DAR, PI
Измерительный ток 1,2 мА или 3 мА 1,2 мА или 3 мА 1,2 мА, 3 мА, 5 мА 1,2 мА, 3 мА, 5 мА
Измерения нарастающим
напряжением - SV
+ + + +
Коэффициент диэлектрического
разряда - DD
+ + + +
Прожиг места повреждения - - + +
Ток утечки + + + +
Rcont - + + +
Емкость + + + +
Разрядка емкости кабеля + + + +
Напряжение постоянное/переменное + + + +
AutoISO/Адаптеры - - AutoISO-5000 AutoISO-5000
Питание Аккумулятор Аккумулятор Аккумулятор или
электросеть
Аккумулятор или
электросеть
Температура окр. среды - - +
Зонд ST-1
+
Зонд ST-1
Память/ПК +
USB, OR-1
+
USB, OR-1
+
USB, Bluetooth®
+
USB, Bluetooth®

  • Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
  • Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
  • DAR - коэффициент диэлектрического поглощения
  • PI - индекс поляризации
  • Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
  • Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)


Назначение и область применения:

Предназначен для измерения сопротивления и всех основных параметров электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок измерительным напряжением до 5 кВ. В том числе позволяет использовать нарастающее измерительное напряжение (SV), и измерять коэффициент разряда диэлектриков (DD).

Дополнительные виды:




Гарантия: 36 месяцев
Номер в Госреестре: 58907-14
Класс защиты: IP54 (IP 67 с закрытой верхней крышкой)
Температурный диапазон: -20 °C … +50 °C
Габариты ШxВxГ: 390×310×170 мм
Масса: 7 кг
Индекс: WMRUMIC5005

Стандартная комплектация:

  Количество Индекс
Зонд острый с разъемом «банан» красный 5кВ 1 WASONREOGB2
Зонд острый с разъемом «банан» черный 5кВ 1 WASONBLOGB2
Кабель последовательного интерфейса USB 1 WAPRZUSB
Провод измерительный с разъемами «банан» 10 кВ голубой 1,8 м 1 WAPRZ1X8BUBB10K
Провод измерительный с разъемами «банан» 10 кВ красный 1,8 м 1 WAPRZ1X8REBB10K
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 1,8 м 1 WAPRZ1X8BLBBE10K
Футляр L4 1 WAFUTL4

Дополнительная комплектация:

  Индекс
Беспроводной интерфейс OR-1 (USB) WAADAUSBOR1
Провод измерительный с разъемами «банан» 10 кВ голубой 10 м WAPRZ010BUBB10K
Провод измерительный с разъемами «банан» 10 кВ голубой 20 м WAPRZ020BUBB10K
Провод измерительный с разъемами «банан» 10 кВ голубой 3 м WAPRZ003BUBB10K
Провод измерительный с разъемами «банан» 10 кВ голубой 5 м WAPRZ005BUBB10K
Провод измерительный с разъемами «банан» 10 кВ красный 10 м WAPRZ010REBB10K
Провод измерительный с разъемами «банан» 10 кВ красный 20 м WAPRZ020REBB10K
Провод измерительный с разъемами «банан» 10 кВ красный 3 м WAPRZ003REBB10K
Провод измерительный с разъемами «банан» 10 кВ красный 5 м WAPRZ005REBB10K
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м WAPRZ010BLBBE10K
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м WAPRZ020BLBBE10K
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м WAPRZ003BLBBE10K
Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м WAPRZ005BLBBE10K
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Футляр L7 WAFUTL7
