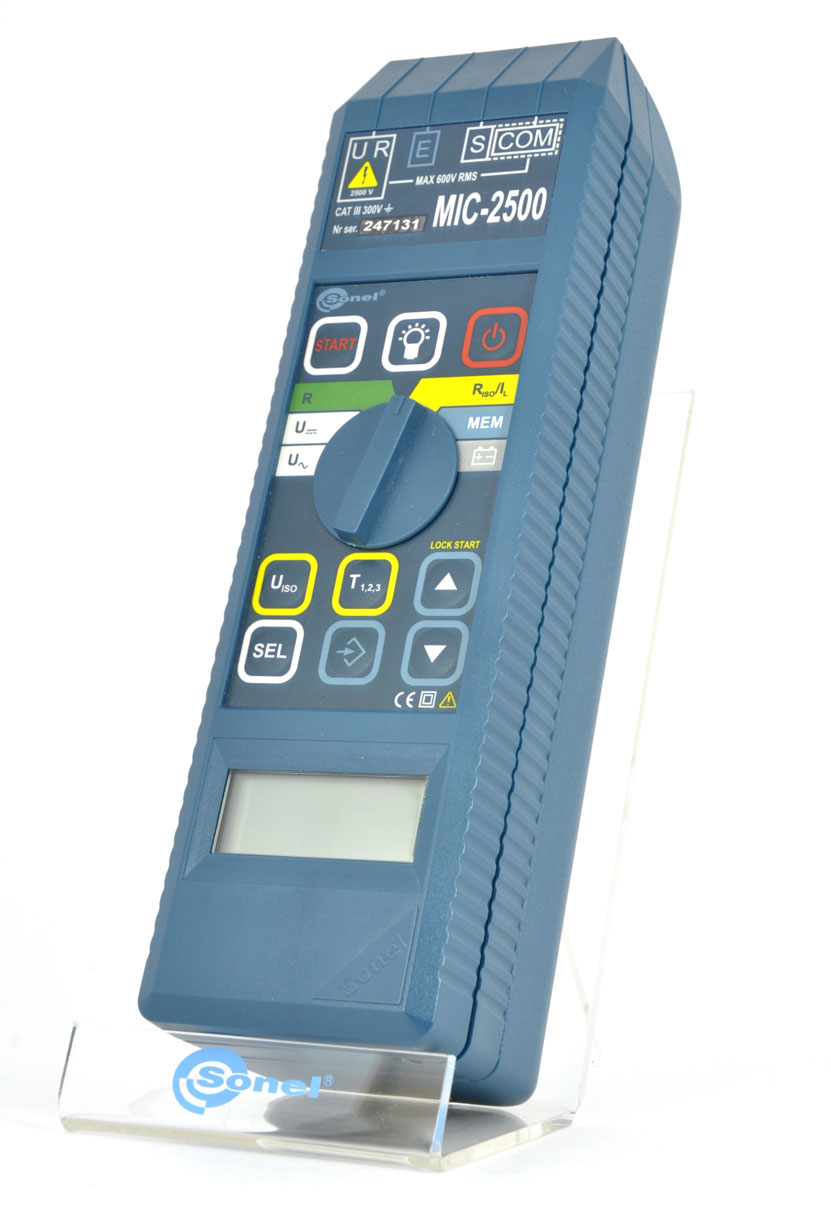

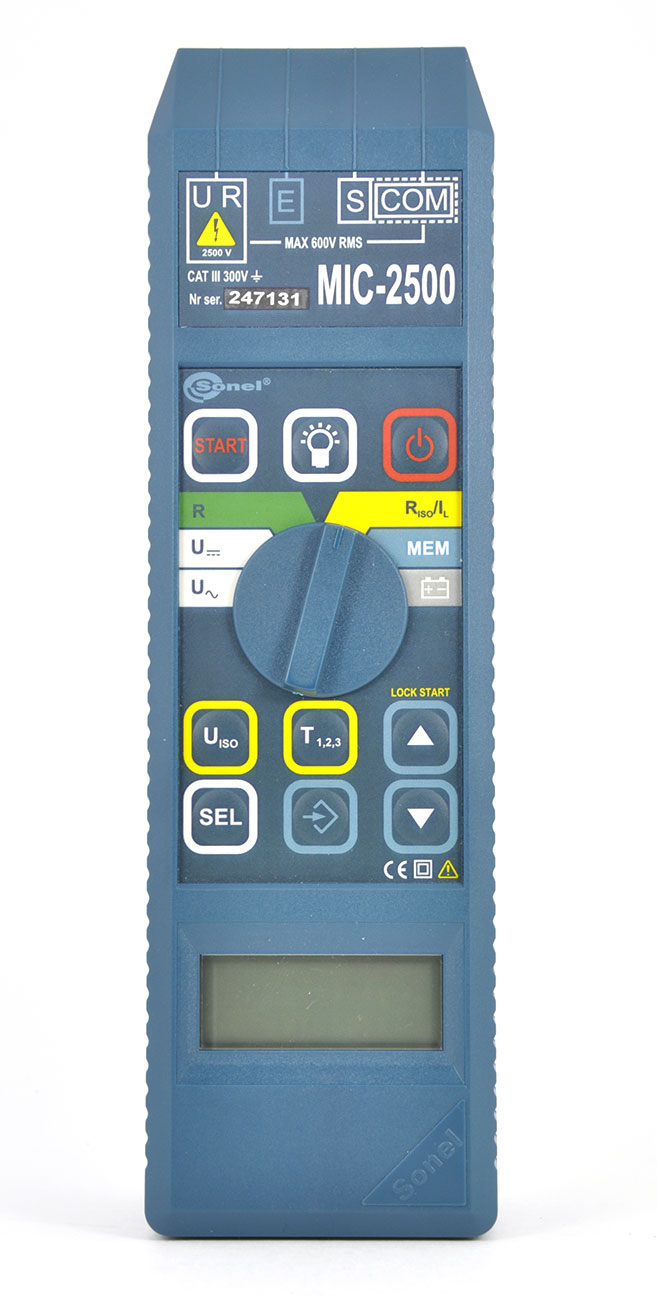

MIC-2500 Измеритель сопротивления, увлажненности и степени старения электроизоляции |
|
|
|
ПРИБОР СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА НА MIC-2505, MIC-2510, TM-2501
Основные характеристики:
- измерение сопротивления изоляции до 1100 ГОм;
- измерительное напряжение от 50 до 2500 В с шагом 10 В;
- вычисление коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции);
- запоминание установленных значений измерительного напряжения и интервалов времени;
- отображение тока утечки, автоматический выбор измерительных диапазонов;
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерений сопротивления изоляции;
- проверка целостности цепи;
- память 990 результатов измерений;
- высокая точность;
- передача данных в компьютер.
|
|
Развернуть таблицу сравнения
| Измерение |
MIC-3 |
MIC-10 |
MIC-30 |
MIC-2500 |
MIC-2505 |
MIC-2510 |
MIC-5000 |
| Напряжение |
1000В:
250В, 500В, 1000В |
1000В:
50В, 100В, 250В, 500В, 1000В |
1000В:
50...1000В шаг 10В |
2500В:
50...2500В шаг 10В |
2500В:
500В, 1000В, 2500В |
2500В:
50...2500В шаг 10В |
5000В:
250...5000В шаг 50В |
| Сопротивление |
3 ГОм |
10ГОм |
100 ГОм |
1100 ГОм |
2000 ГОм |
2000 ГОм |
5000 ГОм |
| Коэффициенты |
- |
- |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
| Ток утечки |
- |
- |
+ |
+ |
+ |
+ |
+ |
| Rcont |
+ |
+ |
+ |
- |
- |
+ |
+ |
| Емкость |
- |
+ |
+ |
- |
- |
+ |
- |
| Разрядка емкости кабеля |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Напряжение постоянное/переменное |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| AutoISO/Адаптеры |
- |
- |
Адаптер WS-04 |
- |
- |
AutoISO-2500 |
- |
| Температура окр. среды |
- |
- |
- |
- |
- |
+
Зонд ST-1 |
- |
| Память/ПК |
- |
- |
+
OR-1 |
+
OPTO-RS-232 |
-
USB |
+
USB или OR-1 |
+
RS-232 |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
Назначение и область применения:
Предназначен для непосредственного измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Прибор имеет очень важную функцию: возможность измерять сопротивление изоляции за три временных промежутка и по этим значениям вычислять коэффициенты абсорбции (увлажненности) и поляризации (старения изоляции). Регистрация результатов измерений в памяти прибора и на компьютере позволяют контролировать состояние изоляции с течением времени. Встроенная схема автоматической зарядки аккумуляторов от наружного блока питания обеспечивает их оптимальное обслуживание и увеличивает срок службы.

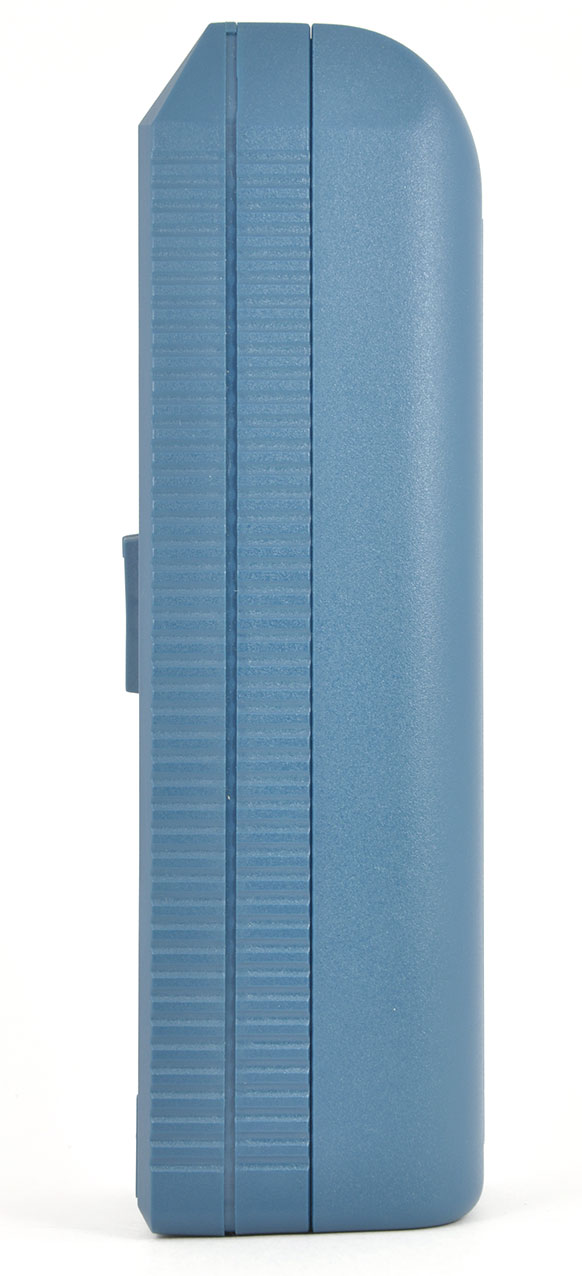

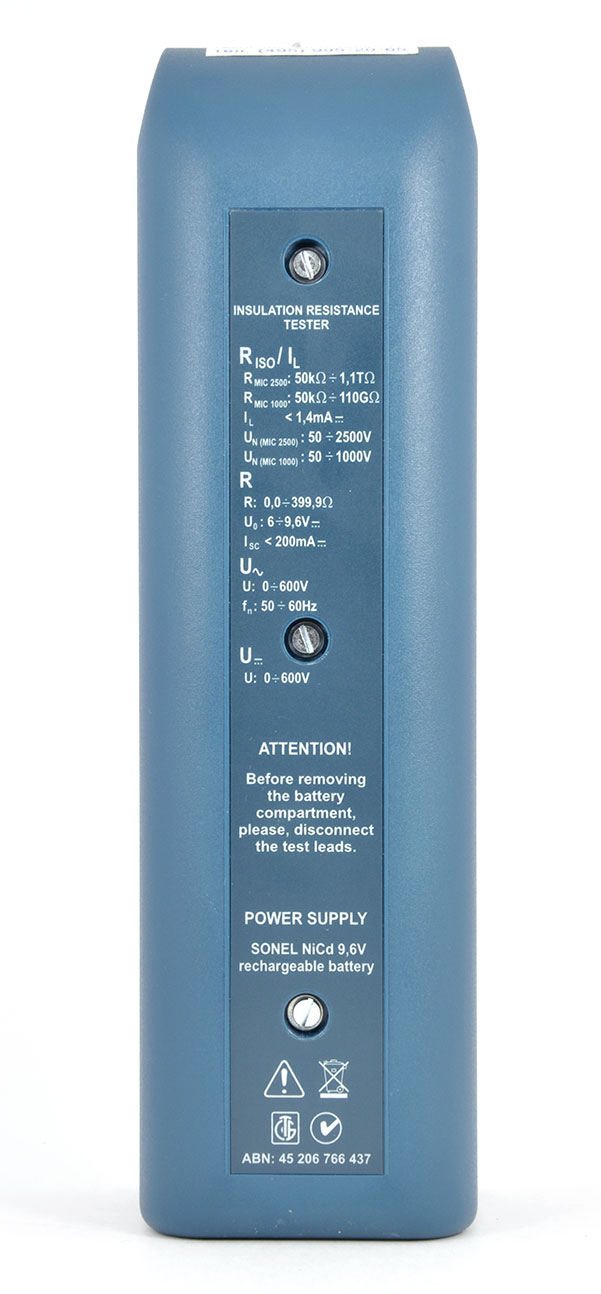

Дополнительные виды:
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 34197-07 |
| Класс защиты: III 300 В согласно PN-EN 61010-1, IP40 |
| Температурный диапазон: -10...+40 °С |
| Габариты ШxВxГ: 67×230×68 мм |
| Масса: 0,85 кг |
Индекс: WMRUMIC2500
|
