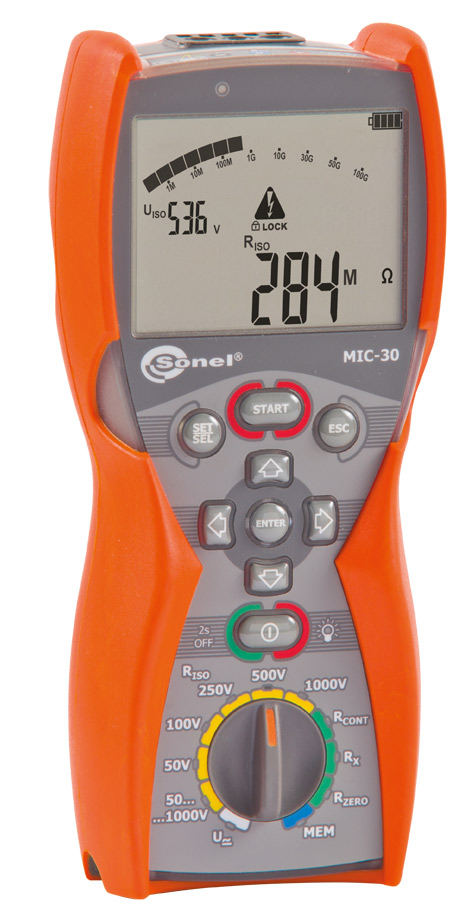

MIC-30 Измеритель параметров электроизоляции


Основные характеристики:

  • измерительное напряжение до 1000 В: стандартные величины 50 В, 100В, 250В, 500В, 1000В или установка произвольной величины 50...1000В с шагом 10В
  • измерение сопротивления изоляции до 100 ГОм
  • установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции (увлажнённости изоляции) и коэффициента поляризации (степени старения изоляции)
  • звуковая индикация пятисекундных интервалов — упрощает решение задачи по построению временной зависимости
  • постоянная индикация измеряемого сопротивления или тока утечки
  • измерение с использованием адаптера UNI-Schuko
  • автоматическая разрядка емкости кабеля после окончания измерения изоляции
  • измерение емкости кабеля (в процессе измерения сопротивления изоляции)
  • измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом
  • низковольтное измерение активного сопротивления
  • контроль целостности электрических цепей
  • измерение напряжения переменного и постоянного тока
  • сохранение результатов измерений в память (990 ячеек)
  • передача данных на ПК с использованием радиоканала

Развернуть таблицу сравнения

Измерение MIC-10 MIC-30 TM-2501 MIC-2505 MIC-2510
Напряжение 1000В:
50В, 100В, 250В, 500В, 1000В
1000В:
50...1000В шаг 10В
2500В:
100...2500В шаг 100В
2500В:
500В, 1000В, 2500В
2500В:
50...2500В шаг 10В
Сопротивление 10ГОм 100 ГОм 1000 ГОм 2000 ГОм 2000 ГОм
Коэффициенты - Каб/Кпол Каб/Кпол Каб/Кпол Каб/Кпол
Ток утечки - + + + +
Rcont + + + - +
Емкость + + - - +
Разрядка емкости кабеля + + + + +
Напряжение постоянное/переменное + + + + +
AutoISO/Адаптеры - Адаптер WS-04 - - AutoISO-2500
Температура окр. среды - - - - +
Зонд ST-1
Память/ПК - +
OR-1
+
USB
-
USB
+
USB или OR-1
Питание (работа) от сети 220В - - + - -
Питание (работа) от внешнего аккумулятора - - + - -

  • Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
  • Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
  • Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
  • Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)


Назначение и область применения:

MIC-30 — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 1000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 100 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки, а также измеряет емкость кабеля. MIC-30 позволяет проводить измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.




Гарантия: 36 месяцев
Номер в Госреестре: 49421-12
Класс защиты: IV 600 В (III 1000 В ) согласно PN-EN 61010-1, IP67
Температурный диапазон: -10...+50 °C
Габариты ШxВxГ: 220×100×60 мм
Масса: около 0,6 кг
Индекс: WMRUMIC30

Стандартная комплектация:

  Количество Индекс
Зажим «Крокодил» изолированный голубой К07 5,5 кВ 1 WAKROBU32K07
Беспроводной интерфейс OR-1 (USB) 1 WAADAUSBOR1
Зажим «Крокодил» изолированный голубой K02 1 WAKROBU20K02
Зажим «Крокодил» изолированный красный К07 5,5 кВ 1 WAKRORE32K07
Зажим «Крокодил» изолированный черный К07 5,5 кВ 1 WAKROBL32K07
Зонд острый с разъемом «банан» красный 1 WASONREOGB1
Зонд острый с разъемом «банан» черный 1 WASONBLOGB1
Крепеж «Свободные руки» 1 WAPOZUCH1
Провод измерительный 1,2 м с разъёмами «банан» чёрный 1 WAPRZ1X2BLBB
Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Ремень для переноски прибора 1 WAPOZSZE4
Футляр М6 1 WAFUTM6

Дополнительная комплектация:

  Индекс
Адаптер WS-04 с сетевой вилкой UNI-SCHUKO WAADAWS04
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Зажим «Крокодил» изолированный черный K01 WAKROBL20K01
Зонд острый с разъемом «банан» голубой WASONBUOGB1
Провод измерительный 5 м с разъемами «банан» красный WAPRZ005REBB
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Соединитель электрический-адаптер AGT-16C WAADAAGT16C
Соединитель электрический-адаптер AGT-16P WAADAAGT16P
Соединитель электрический-адаптер AGT-16T WAADAAGT16T
Соединитель электрический-адаптер AGT-32C WAADAAGT32C
Соединитель электрический-адаптер AGT-32P WAADAAGT32P
Соединитель электрический-адаптер AGT-32T WAADAAGT32T
Соединитель электрический-адаптер AGT-63P WAADAAGT63P
