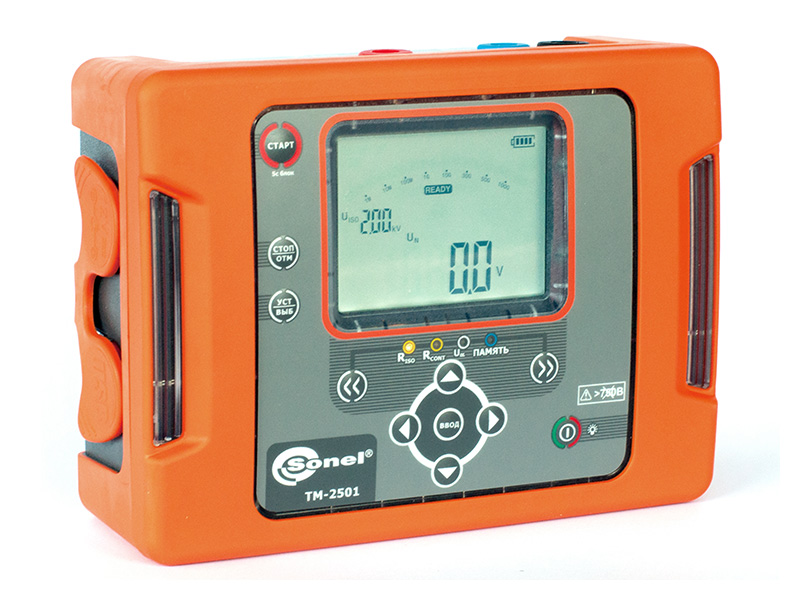

TM-2501 Измеритель параметров электроизоляции


Основные характеристики:

  • измерительное напряжение до 2500 В: установка произвольной величины 100...2500 В с шагом 100 В;
  • измерение сопротивления изоляции до 1000 ГОм (1 ТОм);
  • вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
  • индикация измеряемого сопротивления и тока утечки;
  • автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
  • измерение сопротивления контактов и защитных проводников Rcont током 200 мА с разрешением 0,01 Ом (металлосвязь);
  • измерение напряжения переменного и постоянного тока до 750В;
  • работа прибора от внутреннего аккумулятора, сети 220В, автомобильной сети 12В ("прикуривателя") или внешнего аккумулятора;
  • сохранение результатов измерений в память и передача данных на ПК;
  • совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0
  • рабочий диапазон температур от -20°C до +50°C

Развернуть таблицу сравнения

Измерение MIC-10 MIC-30 TM-2501 MIC-2505 MIC-2510
Напряжение 1000В:
50В, 100В, 250В, 500В, 1000В
1000В:
50...1000В шаг 10В
2500В:
100...2500В шаг 100В
2500В:
500В, 1000В, 2500В
2500В:
50...2500В шаг 10В
Сопротивление 10ГОм 100 ГОм 1000 ГОм 2000 ГОм 2000 ГОм
Коэффициенты - Каб/Кпол Каб/Кпол Каб/Кпол Каб/Кпол
Ток утечки - + + + +
Rcont + + + - +
Емкость + + - - +
Разрядка емкости кабеля + + + + +
Напряжение постоянное/переменное + + + + +
AutoISO/Адаптеры - Адаптер WS-04 - - AutoISO-2500
Температура окр. среды - - - - +
Зонд ST-1
Память/ПК - +
OR-1
+
USB
-
USB
+
USB или OR-1
Питание (работа) от сети 220В - - + - -
Питание (работа) от внешнего аккумулятора - - + - -

  • Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
  • Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
  • Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
  • Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)


Назначение и область применения:

TM-2501  — цифровой мегомметр, предназначенный для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 1000 ГОм. Установка трех интервалов времени позволяет автоматически рассчитывать коэффициенты абсорбции (увлажненности) и поляризации (старения). В процессе измерения сопротивления изоляции прибор отображает величину тока утечки.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и  сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Отличительной особенностью TM-2501 является возможность работы при использования внешнего источника питания: либо сеть 220 В, либо автомобильная сеть 12 В (через Адаптер автомобильный (12В)), либо внешний аккумулятор с выходным напряжением 12 В. При этом измеритель оснащен встроенным аккумулятором NiMH 9,6 В, 2 А×ч, что позволяет работать автономно.

TM-2501 - первый мегомметр SONEL, произведенный в России

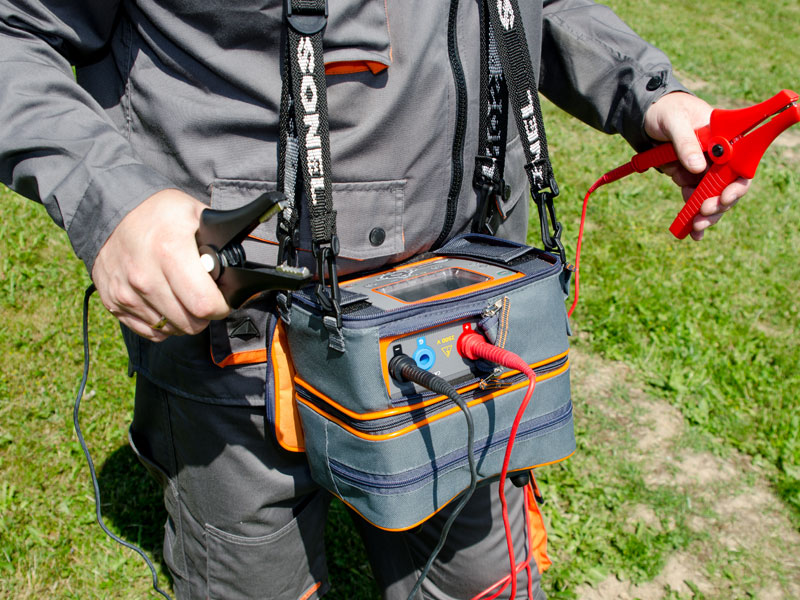

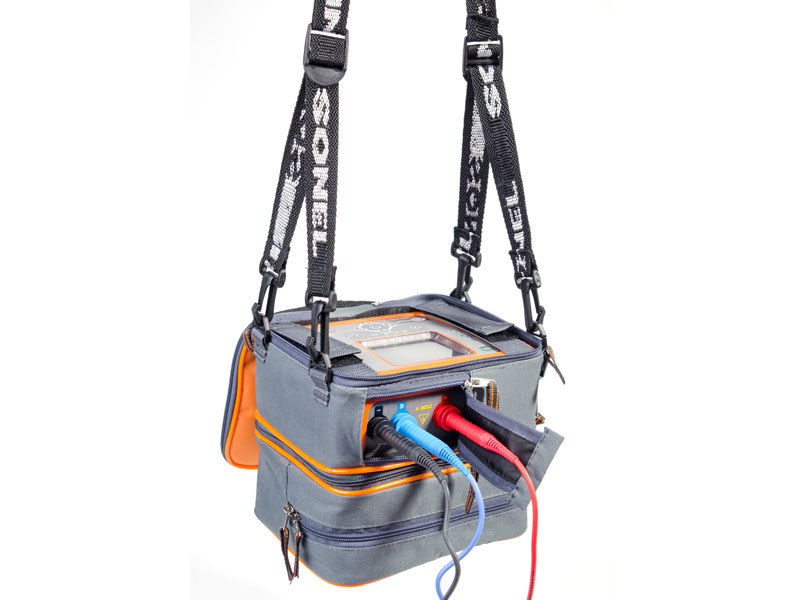

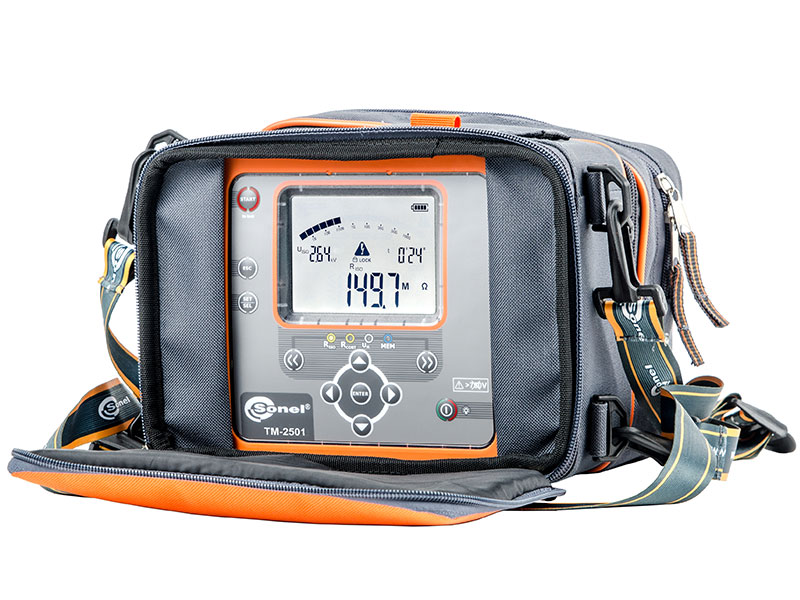

Дополнительные виды:

TM-2501 TM-2501 TM-2501 TM-2501 TM-2501


Гарантия: 36 месяцев
Номер в Госреестре: 63717-16
Класс защиты: IV 600В (III 1000В)
Температурный диапазон: -20...+50 °C
Габариты ШxВxГ: 200 x 180 x 77 мм
Масса: около 0,9 кг

Стандартная комплектация:

  Количество Индекс
Зажим «Крокодил» изолированный голубой K02 1 WAKROBU20K02
Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02
Зажим «Крокодил» изолированный черный K01 1 WAKROBL20K01
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 1 WAZASZ7
Зонд острый с разъемом «банан» красный 5кВ 1 WASONREOGB2
Зонд острый с разъемом «банан» черный 5кВ 1 WASONBLOGB2
Кабель последовательного интерфейса USB 1 WAPRZUSB
Кабель сетевой 1 WAPRZLAD230
Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой 1 WAPRZ1X8BUBB
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный 1 WAPRZ1X8REBB
Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный 1 WAPRZ1X8BLBB

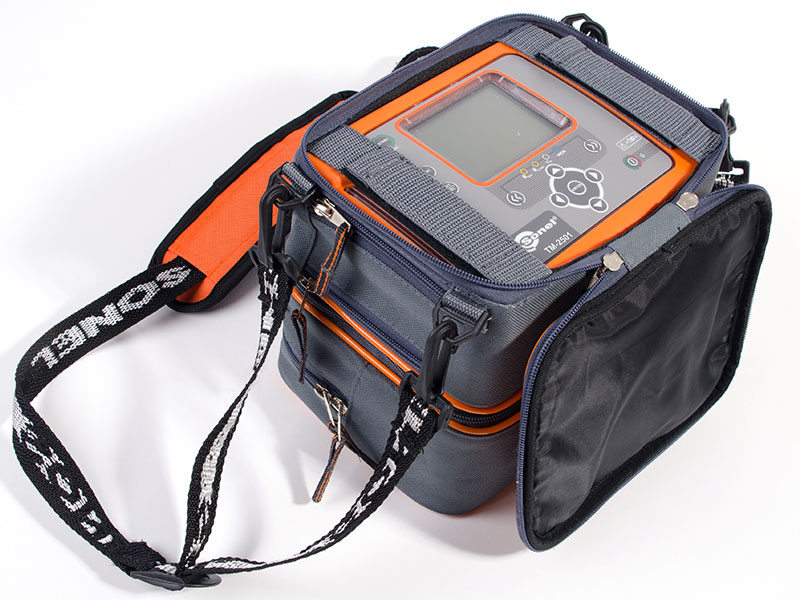

Футляр M8 1 WAFUTM8

Дополнительная комплектация:

  Индекс
Адаптер автомобильный (12В) WAPRZLAD12SAM
