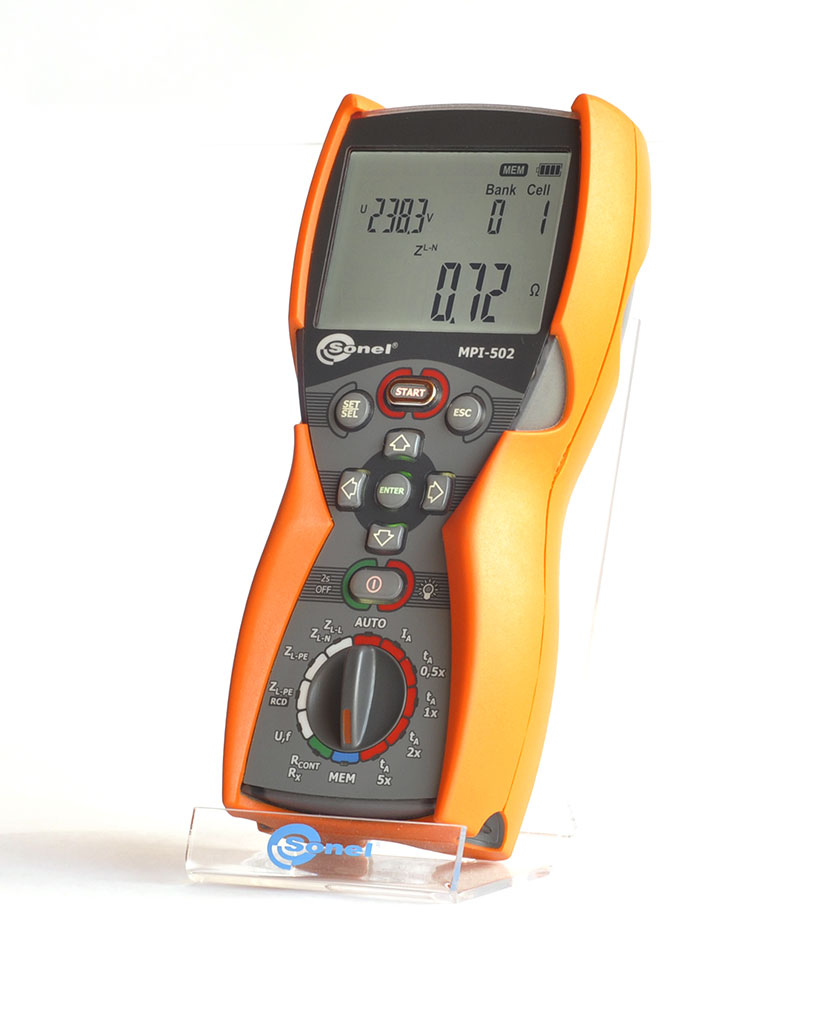

MPI-502 Измеритель параметров электробезопасности электроустановок



Функциональные возможности:

  • измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
  • измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
  • вычисление ожидаемого тока короткого замыкания;
  • измерение параметров устройств защитного отключения (УЗО) типа АС и А;
  • измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
  • измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
  • автоматический режим измерения параметров УЗО;
  • измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
  • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
  • измерение напряжения переменного тока до 500 В;
  • сохранение результатов измерений в память;

Стандартная комплектация:

  Количество Индекс
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO 1 WAADAWS05
Зажим «Крокодил» изолированный жёлтый K02 1 WAKROYE20K02
Зонд острый с разъёмом «банан» голубой 1 WASONBUOGB1
Зонд острый с разъёмом «банан» красный 1 WASONREOGB1
Крепеж «Свободные руки» 1 WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Ремень для переноски прибора M1 1 WAPOZSZE4
Футляр M6 1 WAFUTM6RU

Дополнительная комплектация:

  Индекс
NZ-1 Набор отверток WNZ1
NZ-2 Набор отверток WNZ2
Адаптер AGT-63P WAADAAGT63P
Адаптер AGT-16C WAADAAGT16C
Адаптер AGT-16P WAADAAGT16P
Адаптер AGT-16T WAADAAGT16T
Адаптер AGT-32C WAADAAGT32C
Адаптер AGT-32P WAADAAGT32P
Адаптер AGT-32T WAADAAGT32T
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS01
Адаптер для тестирования устройств защитного отключения (УЗО) TWR-1J WAADATWR1J
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Зонд для измерения сопротивления полов и стен PRS-1 WASONPRS1
Зонд острый с разъемом «банан» складной SP-2M WASONSP2M
Комплект измерительных разъемов для фазных и нулевых шин AR-468 WAADAR468RU
Провод измерительный 10 м с разъемами «банан» красный WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» красный WAPRZ005REBB
Все аксессуары

Назначение и область применения:

MPI-502 – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC и MRP. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Таблица сравнения серии MPI и TMM
Измерение MPI-502 MPI-520 MPI-525 MPI-530 MPI-530-IT TMM-540
Измерение параметров петли «фаза-нуль» ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD ZL-N, L-PE, L-L, L-PE RCD
Измерение параметров УЗО AC, A
Режим Auto
AC, A, B
Режим Auto
AC, A, B
Режим Auto
АС, А, F, B, B+
Режим Auto
АС, А, F, B, B+
Режим Auto
В сетях IT
АС, А, F, B, B+
EV Режим Auto
В сетях IT
Rcont + + + + + +
Измерение параметров изоляции - 1000 В, 3 ГОм
AutoISO-1000C
2500 В, 10 ГОм
Каб, Кпол
AutoISO-2500
1000 В, 10 ГОм
AutoISO-1000C
1000 В, 10 ГОм
AutoISO-1000C
1000 В, 10 ГОм
AutoISO-1000C
Измерение параметров заземляющих устройств - 3p 3p 3p, 3p+клещи, 4p, ρ, клещи+клещи 3p, 3p+клещи, 4p, ρ, клещи+клещи 3p, 3p+клещи, 4p, ρ, клещи+клещи
U,I,f,Q,P,S,cosφ - + - +,
гармоники
+,
гармоники
+,
гармоники
LOGGER - - - + + (1 фаза) + (3 фазы)
Чередование фаз - + + + + +
Освещенность
(люксметр)
- - - +
LP1
+
LP1
 +
LP1, LP-10B, LP-10A
Память/ПК +
OR-1 (USB) v2
+
USB
+
USB
+
USB
OR-1 (USB) v2
+
USB
OR-1 (USB) v2
 +
USB
Wi-Fi
  • Z L-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
  • Z L-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
  • Z L-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
  • Z L-PE RCD - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА)
  • Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
  • Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов
  • 3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
  • Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
  • U – измерение действующего напряжения сети
  • I – измерение тока в сети
  • f – измерения частоты сети
  • Q – измерение реактивной мощности
  • P– измерение активной мощности
  • S– измерение полной мощности
  • cosφ – измерения коэффициента мощности
  • LOGGER – регистратор параметров сети ( U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3
Технические характеристики токоизмерительных клещей
Параметры С-3/ С-4/ N-1 C-5 C-6A C-7 F-1 F-2A F-3A
Номинальный ток, А (AC) 0,1…1000 (3600 А пик) 0,5…1000 (3600 А пик) 0,01…10 (36 А пик) 0,1…100 (360 А пик) 1…3000 (10000 А пик для 50 Гц)
Номинальный ток, А (DC) - 0,5…1400 - - -
Погрешность ≤ 0,5% ≤ 1,5% ≤ 1% ≤ 0,5% 1%
Частота 30 Гц…10 кГц DC…30 кГц 40 Гц…10 кГц 40 Гц…1 кГц 40 Гц…10 кГц
Выходной сигнал 1 мВ/А 1 мВ/А 100 мВ/А 5 мВ/А 38,83
Диаметр, мм 52 39 20 24 380 250 140
Длина измерит. кабеля, м 2,2 2,2 2,2 3 2,5
Температура рабочая -10…50 °C -10…55 °C -10…55 °C 0…50 °C -30…80 °C
Категория электробезопасности IV 300 IV 300 IV 300 III 300 III 1000/IV 600
Степень защиты IP40 IP40 IP40 IP40 IP67
Применимость в измерителях серии ТММ и MPI
Измерители N-1 С-3 С-4 C-5 C-6A C-7 F-1 F-2A F-3A
ТММ-540
MPI-520
MPI-530/MPI-530-IT

Дополнительные виды:


Гарантия: 36 месяцев
Номер в Госреестре: 44170-10
Класс защиты: IV 300В (III 600 В) согласно ГОСТ IEC 61010-1-2014
Температурный диапазон: -10...40 °C
Габариты ШxВxГ: 220×98×58 мм
Масса: около 1 кг
Индекс: WMRUMPI502
