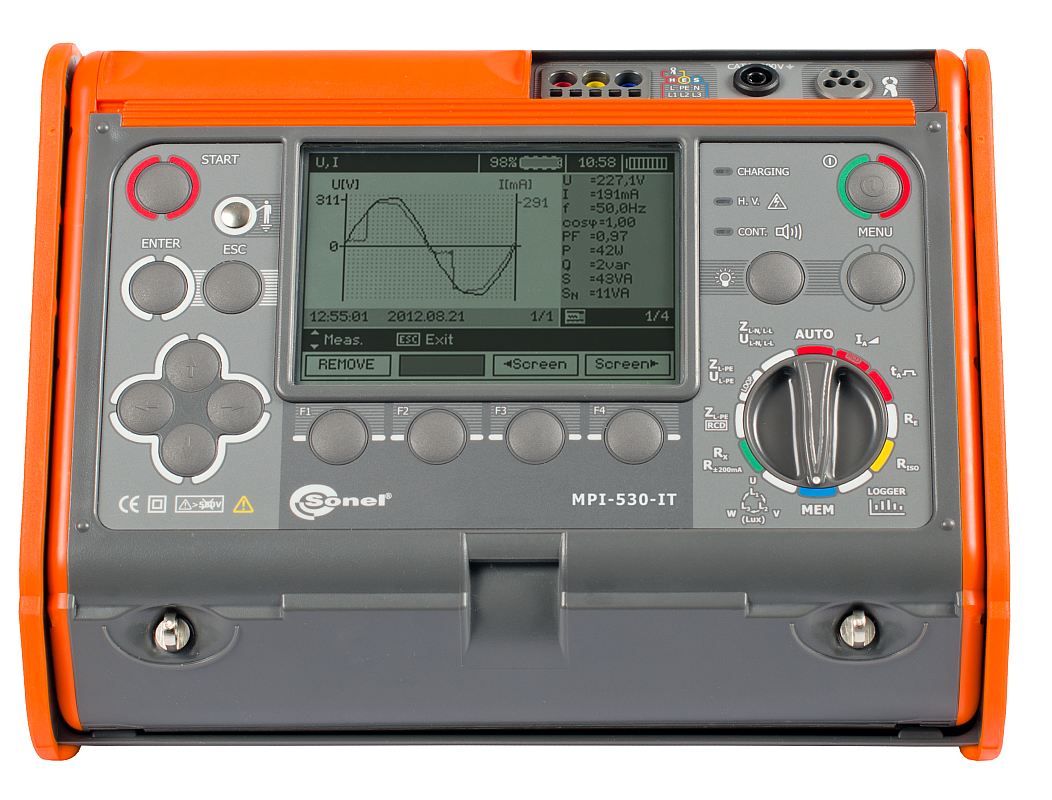

MPI-530-IT Измеритель параметров электробезопасности электроустановок

Функциональные возможности:

измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
вычисление ожидаемого тока короткого замыкания;
измерение параметров устройств защитного отключения (УЗО) типа АС, А, F, B, В+;
измерение параметров УЗО общего типа, с выдержкой времени срабатывания (тип G) и селективных (тип S) с номинальными дифференциальными токами 10, 30, 100, 300, 500 и 1000 мА;
измерение параметров УЗО в сетях с изолированной нейтралью (IT);
измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
автоматический режим измерения параметров УЗО;
измерение напряжения прикосновения относительно номинального дифференциального тока УЗО;
измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов R_cont током ±200 мА разрешением 0,01 Ом;
измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
измерение удельного сопротивления грунта методом Веннера;
измерение напряжения помех;
измерение сопротивления измерительных зондов;
автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
измерение сопротивления изоляции напряжением до 1000 В: стандартные величины 50 В, 100 В, 250 В, 500 В, 1000 В;
измерение сопротивления изоляции до 10 ГОм;
измерение сопротивления изоляции с использованием адаптеров WS-03, WS-04, AutoISO-1000C;
измерение освещенности с использованием адаптера LP1;
проверка последовательности чередования фаз;
измерение напряжения переменного тока до 500 В.

Режим регистратора параметров электроэнергии (1 фаза):

действующего значения напряжения переменного тока;
частоты переменного тока;
действующего значения силы переменного тока;
полной мощности;
среднеквадратического значения гармонических составляющих напряжения и силы тока;
суммарного коэффициента гармонических составляющих напряжения и силы тока;
обновленная структура памяти прибора;
передача данных на ПК по USB или Bluetooth;
совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Подробные технические характеристики

Государственный реестр РФ № 61219-15
Сертификаты
Документы
Руководство по эксплуатации
Методика поверки
Методика выполнения измерения
Таблица сравнения серии MPI
Технические характеристики токоизмерительных клещей
Программное обеспечение
Sonel Reader
СОНЭЛ ПРОТОКОЛЫ 2.0
Видео-руководство
Статьи по теме
Аренда приборов
Узнать цену
Заказать каталог продукции

Стандартная комплектация:

Дополнительная комплектация:

Назначение и область применения:

MPI-530-IT – многофункциональный измерительный прибор. Применяется при приемо-сдаточных и периодических испытаниях электроустановок. Прибор совмещает в себе функциональные возможности серии MZC, MRP, MIC, MRU, TKF и LXP. MPI-530-IT – это электролаборатория в одном приборе. Расширенная стандартная комплектация включает все необходимое для качественного проведения работ в соответствии с нормативной документацией.

Функция регистратора позволить провести экспресс-анализ токовых нагрузок и параметров качества электрической энергии.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

Таблица сравнения серии MPI
Измерение	MPI-502	MPI-520	MPI-525	MPI-530	MPI-530-IT
Измерение параметров петли «фаза-нуль»	Z _{L-N, L-PE, L-L, L-PE RCD}	Z _{L-N, L-PE, L-L, L-PE RCD}	Z _{L-N, L-PE, L-L, L-PE RCD}	Z _{L-N, L-PE, L-L, L-PE RCD}	Z _{L-N, L-PE, L-L, L-PE RCD}
Измерение параметров УЗО	AC, A Режим Auto	AC, A, B Режим Auto	AC, A, B Режим Auto	АС, А, F, B, B+ Режим Auto	АС, А, F, B, B+ Режим Auto В сетях IT
Rcont	+	+	+	+	+
Измерение параметров изоляции	-	1000В, 3ГОм AutoISO-1000C	2500В, 10ГОм Каб, Кпол AutoISO-2500	1000В, 10ГОм AutoISO-1000C	1000В, 10ГОм AutoISO-1000C
Измерение параметров заземляющих устройств	-	3p	3p	3p, 3p+клещи, 4p, ρ, клещи+клещи	3p, 3p+клещи, 4p, ρ, клещи+клещи
U,I,f,Q,P,S,cosφ	-	+	-	+, гармоники	+, гармоники
LOGGER	-	-	-	+	+
Чередование фаз	-	+	+	+	+
Освещенность (люксметр)	-	-	-	+ LP1	+ LP1
Память/ПК	+ OR-1 (USB) v2	+ USB	+ USB	+ USB OR-1 (USB) v2	+ USB OR-1 (USB) v2

Z _L-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
Z _L-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
Z _L-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
Z _{L-PE RCD} - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (для УЗО с номинальными дифференциальными токами от 30 мА)
Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
Rcont – измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов
3p – измерение сопротивления заземляющего устройства с использованием трехполюсной схемы измерения
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
U – измерение действующего напряжения сети
I – измерение тока в сети
f – измерения частоты сети
Q – измерение реактивной мощности
P– измерение активной мощности
S– измерение полной мощности
cosφ – измерения коэффициента мощности
LOGGER – регистратор параметров сети ( U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3

Технические характеристики токоизмерительных клещей
Параметры	С-3/ С-4/ N-1	C-5	C-6A	C-7	F-1	F-2A	F-3A
Номинальный ток, А (AC)	0,1…1000 (3600 А _пик)	0,5…1000 (3600 А _пик)	0,01…10 (36 А _пик)	0,1…100 (360 А _пик)	1…3000 (10000 А _пик для 50 Гц)
Номинальный ток, А (DC)	-	0,5…1400	-	-	-
Погрешность	≤ 0,5%	≤ 1,5%	≤ 1%	≤ 0,5%	1%
Частота	30 Гц…10 кГц	DC…30 кГц	40 Гц…10 кГц	40 Гц…1 кГц	40 Гц…10 кГц
Выходной сигнал	1 мВ/А	1 мВ/А	100 мВ/А	5 мВ/А	38,83
Диаметр, мм	52	39	20	24	380	250	140
Длина измерит. кабеля, м	2,2	2,2	2,2	3	2,5
Температура рабочая	-10…50 °C	-10…55 °C	-10…55 °C	0…50 °C	-30…80 °C
Категория электробезопасности	IV 300	IV 300	IV 300	III 300	III 1000/IV 600
Степень защиты	IP40	IP40	IP40	IP40	IP67

Применимость в измерителях серии ТММ и MPI
Измерители	N-1	С-3	С-4	C-5	C-6A	C-7	F-1
ТММ-540/ТММ-540-PV	•	•	•	•	•	•	•
ТММ-536	•	•
MPI-520		•
MPI-530/MPI-530-IT	•	•		•			•
