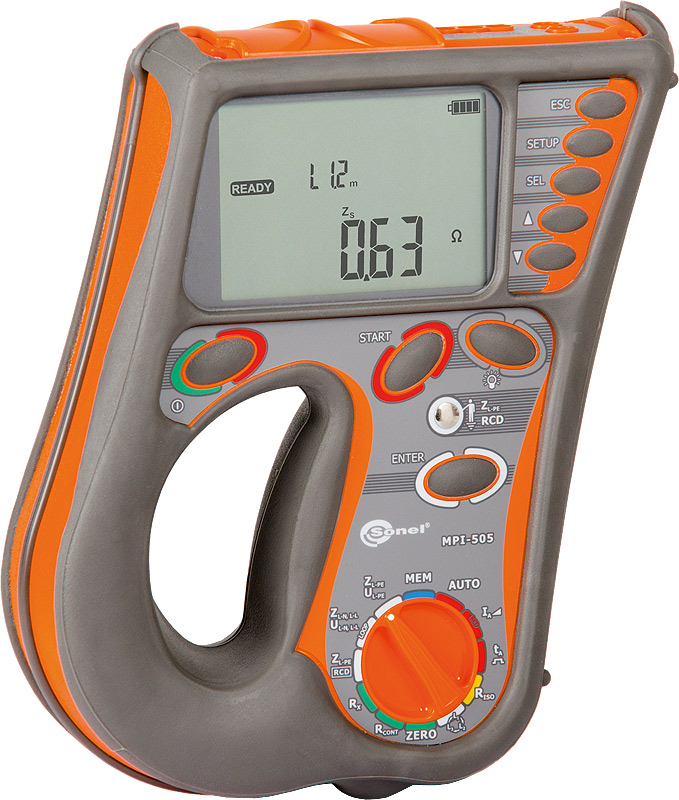

MPI-505 Измеритель параметров электробезопасности электроустановок |
|
|
|
Основные характеристики:
- измерение параметров петли короткого замыкания: полное, активное, реактивное сопротивление и ожидаемый ток короткого замыкания;
- измерение параметров УЗО АС и А типов: ток и время срабатывания;
- измерение сопротивления изоляции до 3 ГОм напряжением до 1000 В;
- измерение переходных сопротивлений контактов и проводников постоянным током не менее 200 мА с разрешением 0,01 Ом;
- определение последовательности чередования фаз и перекоса фаз по напряжению;
- память результатов измерений 990 ячеек;
- передача данных в компьютер (USB интерфейс).
|
|
Развернуть таблицу сравнения
| Измерение |
MPI-502 |
MPI-505 |
MPI-508 |
MPI-520 |
MPI-525 |
MPI-530 |
MPI-530-IT |
| Измерение параметров петли «фаза-нуль» |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
ZL-N, L-PE, L-L, L-PE RCD |
| Измерение параметров УЗО |
AC, A
Режим Auto |
AC, A
Режим Auto |
AC, A
Режим Auto |
AC, A, B
Режим Auto |
AC, A, B
Режим Auto |
AC, A, B
Режим Auto |
AC, A, B
Режим Auto
В сетях IT |
| Rcont |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Измерение параметров изоляции |
- |
1000В, 3ГОм |
1000В, 3ГОм
AutoISO-1000A |
1000В, 3ГОм
AutoISO-1000C |
2500В, 10ГОм
Каб, Кпол
AutoISO-2500 |
1000В, 10ГОм
AutoISO-1000C |
1000В, 10ГОм
AutoISO-1000C |
| Измерение параметров заземляющих устройств |
- |
- |
- |
3p |
3p |
3p, 3p+клещи, 4p, ρ, клещи+клещи |
3p, 3p+клещи, 4p, ρ, клещи+клещи |
| U,I,f,Q,P,S,cosφ |
- |
- |
+ |
+ |
- |
+,
гармоники |
+,
гармоники |
| LOGGER |
- |
- |
+ |
- |
- |
+ |
+ |
| Чередование фаз |
- |
+ |
+ |
+ |
+ |
+ |
+ |
Освещенность
(люксметр) |
- |
- |
- |
- |
- |
+
LP1 |
+
LP1 |
| Память/ПК |
+
OR-1 |
+
USB |
+
USB |
+
USB |
+
USB |
+
USB |
+
USB |
- ZL-N – измерение полного сопротивления петли фаза-ноль и расчет тока короткого замыкания
- ZL-PE - измерение полного сопротивления петли фаза-защитное заземление и расчет тока короткого замыкания
- ZL-L - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания
- ZL-PE RCD - измерение полного сопротивления петли фаза-фаза и расчет тока короткого замыкания без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
- Режим Auto измерений параметров УЗО позволяет автоматически измерить все необходимые параметры устройства защитного отключения. Прибор автоматически запускает измерение, необходимый список измеряемых параметров устанавливается пользователем самостоятельно в меню прибора.
- Rcont – Измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов.
- Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
- U – измерение действующего напряжения сети
- I – измерение тока в сети
- f – измерения частоты сети
- Q – измерение реактивной мощности
- P– измерение активной мощности
- S– измерение полной мощности
- cosφ – измерения коэффициента мощности
- LOGGER – регистратор параметров сети (U,I,f,Q,P,S,cosφ) с заданным интервалом времени (от 1 до 99 секунд). Регистрация производится по одной фазе. Для измерения требуется дополнительная покупка токоизмерительных клещей C-3
Назначение и область применения:
Измерители применяются при наладке и эксплуатационном контроле состояния сети электропитания, а также при приемо-сдаточных и сертификационных испытаниях электроустановок зданий.
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 44170-10 |
| Класс защиты: IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014 |
| Температурный диапазон: 0...+40 °C |
| Габариты ШxВxГ: 260×190×60 мм |
| Масса: около 2,2 кг |
Индекс: WMRUMPI505
|
