Аттестация рабочих мест с люксметром LXP-1

Главная // Библиотека // Центр знаний // Статьи // Аттестация рабочих мест с люксметром LXP-1

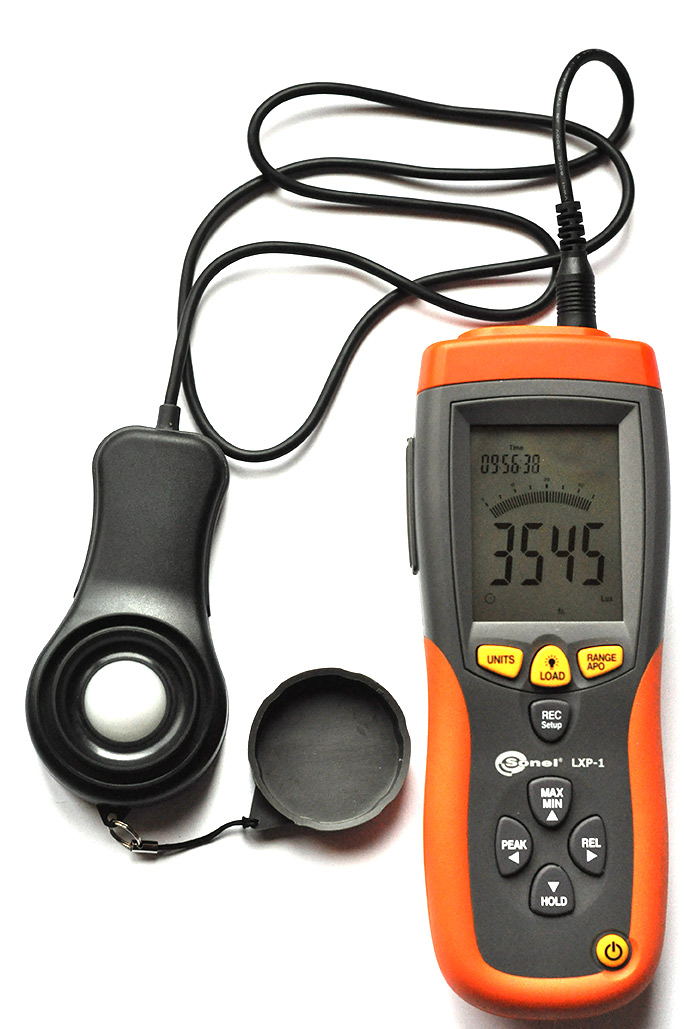

Люксметр LXP-1

Основным направлением развития компании СОНЭЛ считается измерение параметров электробезопасности. И тут бренд SONEL хорошо узнаваем, а по ряду измерений предлагает действительно уникальные решения. Но потребности пользователей растут, они расширяют сферу своей деятельности и в большинстве случаев хотят комплексную поставку необходимого оборудования. Прислушавшись к потребностям своих клиентов, компания СОНЭЛ добавила в номенклатуру люксметр LXP-1. Иллюзий по захвату рынка измерителей освещенности никто не строил, так как существующие «гиганты» хорошо на нем закрепились. Но покупатель проголосовал рублем и сейчас яркий оранжевый люксметр занял достойное место в рейтинге измерителей освещенности. Давайте разберемся, в чем же причина такого внимания.

Люксметр по принципу своей работы достаточно прост — фотометрический датчик (фотодиод) преобразует падающий на него световой поток в электрический ток, который практически прямо пропорционален значению освещенности. Освещенность измеряется в Люксах. Не стоит путать с Кд (кандел) — единицей измерения силы света источника излучения. С физической точки зрения это абсолютно разные величины. Но не будем углубляться в физические аспекты данного вопроса. Разве что остановимся на понятии спектральной чувствительности. Не каждый фотоприемник можно в «чистом» виде использовать для люксметра, так как основным применением является аттестация рабочих мест, т.е. оценка освещенности относительно восприятия человеческим глазом. Чувствительность глаза к излучению разной длины волны неоднородна. Способность глаза по-разному воспринимать одинаковую мощность излучения с разной длиной волны называется спектральной чувствительностью глаза. Чтобы приблизить полученные показания уровня освещенности к реальным значениям используются специальные фильтры, решающие данную проблему. Для подтверждения правильности измеренных величин Международной Комиссией по освещению (МКО) была утверждена усредненная кривая спектральной чувствительности.

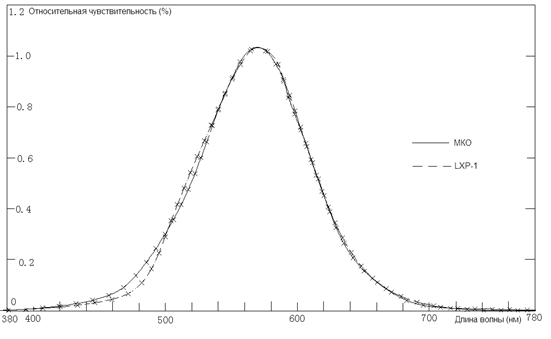

Спектральная чувствительность LXP-1

Представленная на рисунке кривая (V(λ)) описывает зависимость относительной чувствительность от длинны волны, и как мы видим, спектральная чувствительность LXP-1 практически полностью совпадает с «эталонной».

Чтобы завершить описание технических характеристик и перейти к функциональным возможностям люксметра, укажем диапазон измерения — от 1 до 400 000 и предел основной суммарной погрешности — не более 8%. Данных показателей достаточно для проведения аттестации рабочих мест в соответствии с действующей методикой проведения измерений.

Люксметр LXP-1

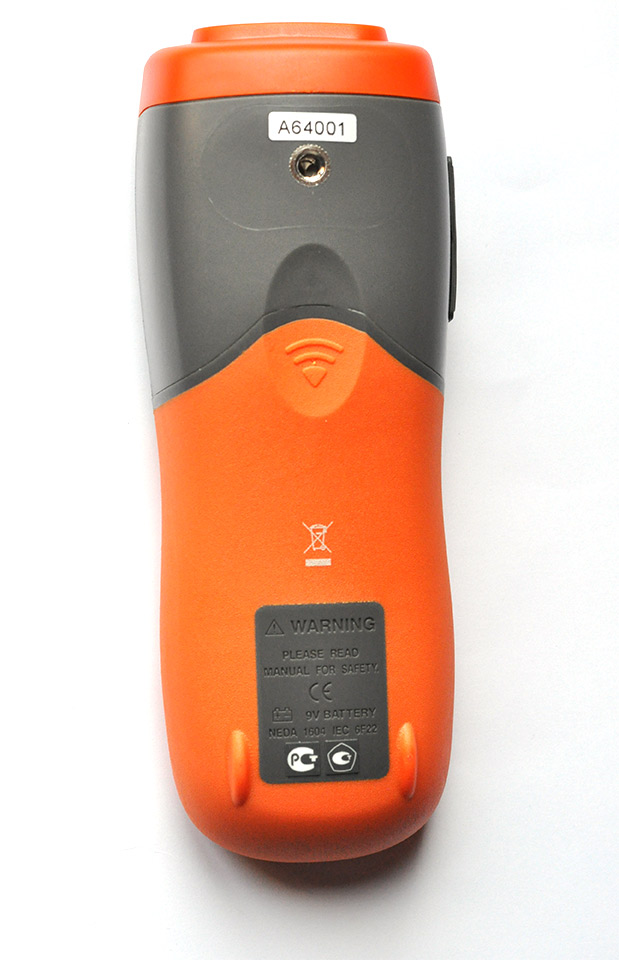

Люксметр LXP-1 выполнен из пластика с вставками soft-touch. На передней панели расположены клавиши навигации и хорошо читаемый дисплей с подсветкой. На задней панели расположен отсек для элементов питания (используется стандартная батарейка 9В 6LR61 «Крона») и адаптер для установки на штативе. Светоприемник выносной с длиной кабеля около 95 см. Разъем для подключения расположен в торцевой части корпуса. Этот факт значительно упрощает работу, т.к. по условиям проведения испытаний рабочих мест, во время измерения «на фотоэлемент не должны падать случайные тени от человека и оборудования; если рабочее место затеняется в процессе работы самим работающим или выступающими частями оборудования, то освещенность следует измерять в этих реальных условиях». При этом «приемная пластина фотоэлемента должна размещаться на рабочей поверхности в плоскости ее расположения (горизонтальной, вертикальной, наклонной)». Соблюдать данные условия при использовании люксметра со встроенным фотоприемником практически не возможно.

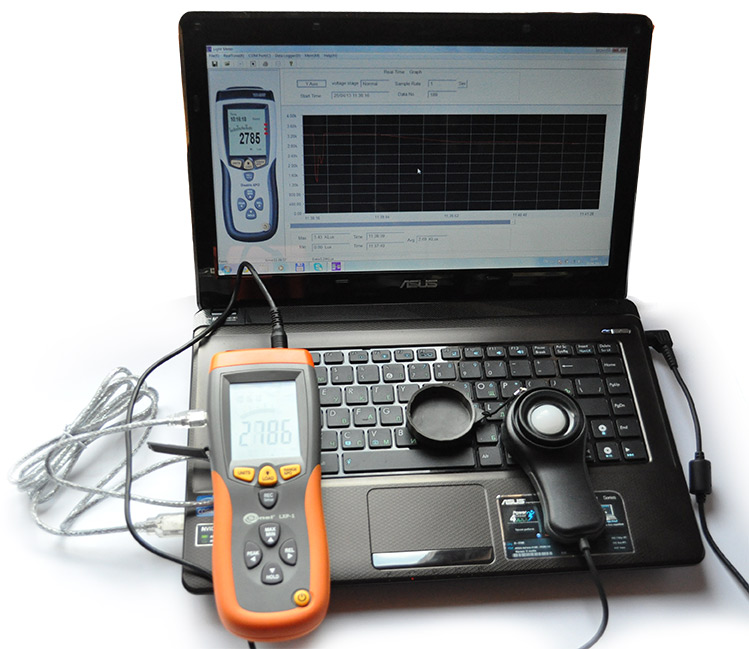

Люксметр LXP-1

Отдельно стоит остановиться на возможностях связи люксметра с компьютером. В первую очередь обращаю ваше внимание на режимы работы с собственной внутренней памятью измерителя с последующей передачей на компьютер. Их два: запись отдельного результата в память и режим регистратора. Если с первым все понятно, то по второму стоит сказать несколько слов. В люксметре встроен регистратор значений уровня освещенности. Частота дискретизации устанавливается в меню прибора и может быть выбрана в диапазоне от 1 до 99 секунд. При этом память регистратора рассчитана на 16000 значений, что составляет приблизительно 4 часа 45 минут постоянной регистрации с минимальной частотой дискретизации в 1 секунду. Все данные можно скачать на компьютер с последующим экспортом и открытием в любом текстовом редакторе или редакторе электронных таблиц Excel. Интерфейс с компьютером осуществляется по средствам USB кабеля и специализированного программного обеспечения, которое можно бесплатно скачать с нашего сайта. Программа представлена только на английском языке, но достаточно простой интерфейс и подробное руководство по эксплуатации на русском языке позволит быстро освоить все возможности программы.

Но функционал программы не заканчивается на перекачивании данных и последующем их сохранении. Подключенный к ПК люксметр может также работать в режиме регистратора, но полученные данные будут сохраняться сразу на компьютер в виде графика и таблицы значений. При такой регистрации длительность не ограничена внутренней памятью самого измерителя.

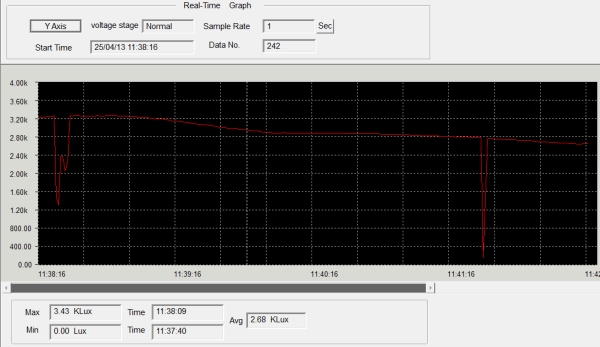

Люксметр LXP-1. Программное обеспечение

Анализируя современный рынок люксметров можно с уверенностью сказать, что LXP-1 самый доступный измеритель освещенности в сравнении с аналогами при схожем наборе функций и точности измерений. При этом он полностью удовлетворяет требованиям методики измерения освещенности при аттестации рабочих мест. Прибор успешно прошел все необходимые испытания, которые проводились на базе ФБУ «РОСТЕСТ-МОСКВА», и был внесен в реестр средств измерения под номером 48120-11. Поставляется люксметр уже с первичной поверкой, которая проводится специалистами сектора оптических и оптико-физических измерений РОСТЕСТ-МОСКВА.

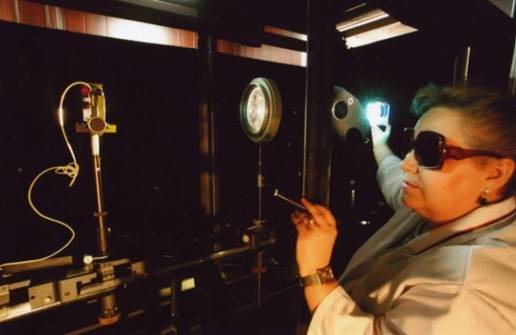

Поверка люксметра в РОСТЕСТ Москва

На апрель 2013 стоимость его составила 12900 рублей с НДС. В стандартный комплект поставки кроме самого прибора с фотоприемником, входит пластиковый кейс для транспортировки, кабель последовательного интерфейса USB, руководство на русском языке и паспорт со свидетельством о поверке.
