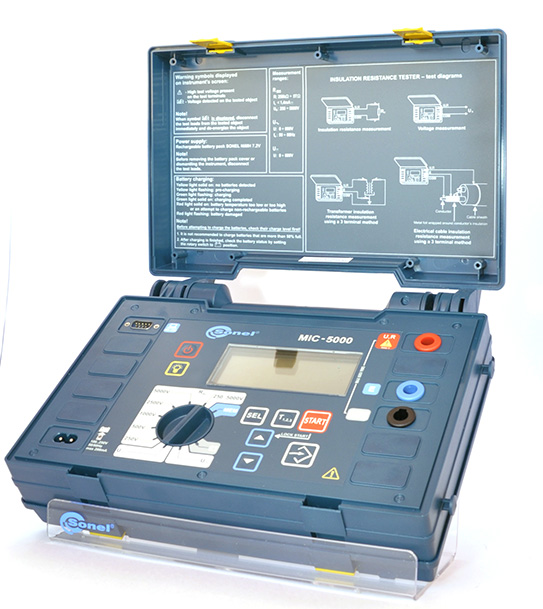

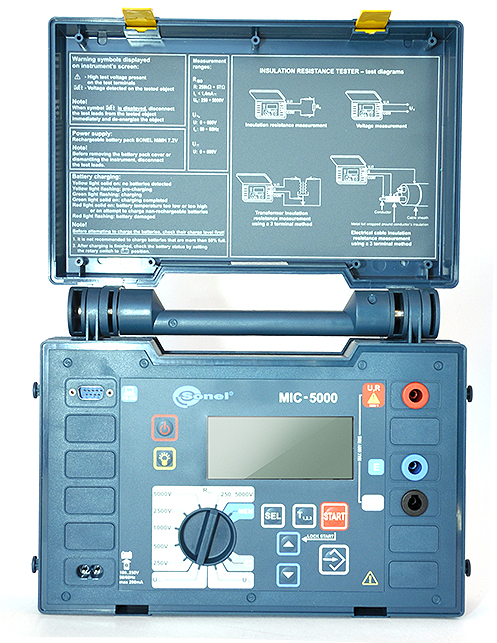

MIC-5000 Измеритель сопротивления, увлажненности и степени старения электроизоляции. |
|
|
|
ПРИБОР СНЯТ С ПРОИЗВОДСТВА, ЗАМЕНА НА MIC-5005 или MIC-5010
Основные характеристики:
- выбор измерительного напряжения в диапазоне 250...5000 В с шагом 50 В;
- измерение сопротивления изоляции до 5 TОм (5000 ГОм);
- отображение тока утечки;
- автоматический подбор диапазонов измерения;
- самостоятельная разрядка емкости измеряемого объекта после завершения измерения сопротивления изоляции;
- автоматический расчет коэффициентов абсорбции и поляризации (степени увлажнения и старения изоляции);
- акустическое обозначение пятисекундных интервалов времени, упрощающее снятие временных характеристик при измерении сопротивления изоляции;
- память значений напряжения и времени измерения T1, T2 и T3;
- память на 999 результатов измерений и возможность передачи данных на компьютер РС;
- питание от блока аккумуляторов (снижены эксплуатационные расходы);
- сигнализация уровня зарядки аккумуляторов;
- встроенная система автоматической зарядки аккумуляторов, обеспечивающая их оптимальное использование и продление срока службы;
- самостоятельное отключение неработающего прибора (AUTO-OFF).
|
|
Развернуть таблицу сравнения
| Измерение |
MIC-3 |
MIC-10 |
MIC-30 |
MIC-2500 |
MIC-2505 |
MIC-2510 |
MIC-5000 |
| Напряжение |
1000В:
250В, 500В, 1000В |
1000В:
50В, 100В, 250В, 500В, 1000В |
1000В:
50...1000В шаг 10В |
2500В:
50...2500В шаг 10В |
2500В:
500В, 1000В, 2500В |
2500В:
50...2500В шаг 10В |
5000В:
250...5000В шаг 50В |
| Сопротивление |
3 ГОм |
10ГОм |
100 ГОм |
1100 ГОм |
2000 ГОм |
2000 ГОм |
5000 ГОм |
| Коэффициенты |
- |
- |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
Каб/Кпол |
| Ток утечки |
- |
- |
+ |
+ |
+ |
+ |
+ |
| Rcont |
+ |
+ |
+ |
- |
- |
+ |
+ |
| Емкость |
- |
+ |
+ |
- |
- |
+ |
- |
| Разрядка емкости кабеля |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| Напряжение постоянное/переменное |
+ |
+ |
+ |
+ |
+ |
+ |
+ |
| AutoISO/Адаптеры |
- |
- |
Адаптер WS-04 |
- |
- |
AutoISO-2500 |
- |
| Температура окр. среды |
- |
- |
- |
- |
- |
+
Зонд ST-1 |
- |
| Память/ПК |
- |
- |
+
OR-1 |
+
OPTO-RS-232 |
-
USB |
+
USB или OR-1 |
+
RS-232 |
- Коэффициент абсорбции Кабс характеризует влажность изоляционного материала. Коэффициент абсорбции — это отношение сопротивлений, измеренных мегомметром через 60 секунд с момента приложения напряжения (R60) и через 15 секунд после начала приложения испытательного напряжения от мегомметра (R15): Кабс = R60/R15
- Коэффициент поляризации Кпол характеризует ток сильно замедленных поляризаций (связанных с изменением структуры диэлектрика). Коэффициент поляризации — это отношение сопротивлений, измеренных мегомметром через 600 сек с момента приложения напряжения (R600) и 60 секунд после начала приложения испытательного напряжения от мегомметра (R60): Кпол = R600/R60
- Сквозной ток Iскв (ток утечки) протекает по диэлектрику под воздействием постоянного напряжения и обусловлен наличием в диэлектриках свободных носителей заряда различной природы
- Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
Назначение и область применения:
Предназначен для измерения сопротивления, увлажненности и степени старения электроизоляции кабельных линий, трансформаторов, двигателей и других электротехнических устройств и телекоммуникационных установок. Наряду с этим измеритель позволяет производить измерения постоянного и переменного напряжения. Основное отличие данного прибора от предыдущих моделей MIC-1000 и MIC-2500 – существенное расширение диапазона измерения сопротивления изоляции до 5000 ГОм!
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 34590-07 |
| Класс защиты: III 300 В согласно PN-EN 61010-1, IP54 |
| Температурный диапазон: -10 ...+40 °C |
| Габариты ШxВxГ: 295×95×222 |
| Масса: около 1,9 кг |
Индекс: WMRUMIC5000
|
