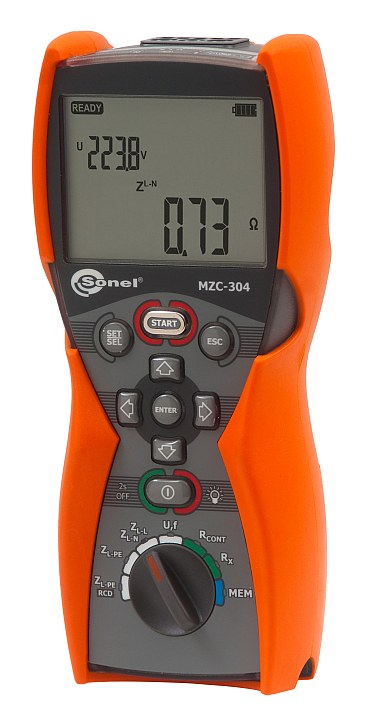

MZC-304 Измеритель параметров цепей электропитания зданий



Функциональные возможности

  • измерение полного, активного и реактивного сопротивления;
  • измерение в цепях «фаза-нуль», «фаза-защитный проводник», «фаза-фаза»;
  • измерение в цепи «фаза-защитный проводник» без срабатывания УЗО;
  • вычисление ожидаемого тока короткого замыкания;
  • измерение в сетях с номинальным напряжением 220/380 В, 230/400 В, 240/415 В;
  • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
  • измерение напряжения переменного тока до 500 В;
  • низковольтное измерение активного сопротивления;
  • сохранение результатов измерений в память;
  • совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.

Стандартная комплектация:

  Количество Индекс
Адаптер WS-05 с сетевой вилкой UNI-SCHUKO 1 WAADAWS05
Зажим «Крокодил» изолированный жёлтый K02 1 WAKROYE20K02
Зонд острый с разъёмом «банан» голубой 1 WASONBUOGB1
Зонд острый с разъёмом «банан» красный 1 WASONREOGB1
Крепеж «Свободные руки» 1 WAPOZUCH1
Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
Провод измерительный 1,2 м с разъемами «банан» желтый 1 WAPRZ1X2YEBB
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Ремень для переноски прибора M1 1 WAPOZSZE4
Футляр M6 1 WAFUTM6RU

Дополнительная комплектация:

  Индекс
Адаптер AGT-63P WAADAAGT63P
Адаптер AGT-16C WAADAAGT16C
Адаптер AGT-16P WAADAAGT16P
Адаптер AGT-16T WAADAAGT16T
Адаптер AGT-32C WAADAAGT32C
Адаптер AGT-32P WAADAAGT32P
Адаптер AGT-32T WAADAAGT32T
Адаптер WS-01 с сетевой вилкой UNI-SCHUKO и кнопкой «СТАРТ» WAADAWS01
Зонд острый с разъемом «банан» складной SP-2M WASONSP2M
Комплект измерительных разъемов для фазных и нулевых шин AR-468 WAADAR468RU
Провод измерительный 10 м с разъемами «банан» красный WAPRZ010REBB
Провод измерительный 20 м с разъемами «банан» красный WAPRZ020REBB
Провод измерительный 5 м с разъемами «банан» красный WAPRZ005REBB
Все аксессуары

Назначение и область применения:

MZC-304 — это переносной измеритель, производящий расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания. В основе измерения лежит метод падения напряжения (искусственное короткое замыкание), что позволяет проводить работы под напряжением без дополнительного источника питания. Прибор рекомендован для проведения измерений в сетях и электроустановках зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение (измерение полного сопротивления петли короткого замыкания является необходимым требованием действующих нормативных документов). На основании показаний прибора можно выбрать уставку электромагнитного расцепителя автоматического выключателя или номинальный ток плавкой вставки.

Прибор позволяет измерять сопротивление соединений заземлителей с заземляемыми элементами и  сопротивление проводников уравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.




Развернуть таблицу сравнения



Измерение TC-20 MZC-304 MZC-310S
ZL-N + + +
ZL-PE + +
ZL-L + +
ZL-PE RCD + -
Iкз  + + +
Uном, В  220/380
230/400
240/415
220/380
230/400
240/415
220/380
230/400
Zизм, Ом — минимальное измеряемое
сопротивление согласно ГОСТ Р МЭК 61557-3
 0,24 0,13 0,0072
Rcont  - + -
Рабочая температура -20...50 °C 0...50 °C 0...40 °C
Память/ПК  +/-
сохранение результата
последнего измерения
+/+ +/+
Интерфейс - RS-232
  • ZL-N – измерение полного сопротивления петли фаза-ноль
  • ZL-PE - измерение полного сопротивления петли фаза-защитное заземление
  • ZL-L - измерение полного сопротивления петли фаза-фаза
  • ZL-PE RCD - измерение полного сопротивления петли фаза-защитное заземление без срабатывания УЗО (используется для УЗО с номиналами 10 мА и 30 мА)
  • RL-N – измерение активной составляющей сопротивления петли фаза-ноль
  • RL-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
  • RL-L - измерение активной составляющей сопротивления петли фаза-фаза
  • Iкз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
  • Uном, В - номинальное напряжение электроустановки
  • Zизм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557 и IEC 61557
  • Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)



Дополнительные виды:

MZC-304



Видео-руководство


Гарантия: 36 месяцев
Номер в Госреестре: 47341-11
Класс защиты: IV 300V (III 600V), согласно ГОСТ IEC 61010-1-2014, IP67
Температурный диапазон: 0...+50 °C
Габариты ШxВxГ: 220×100×60 мм
Масса: около 1,6 кг
Индекс: WMRUMZC304
