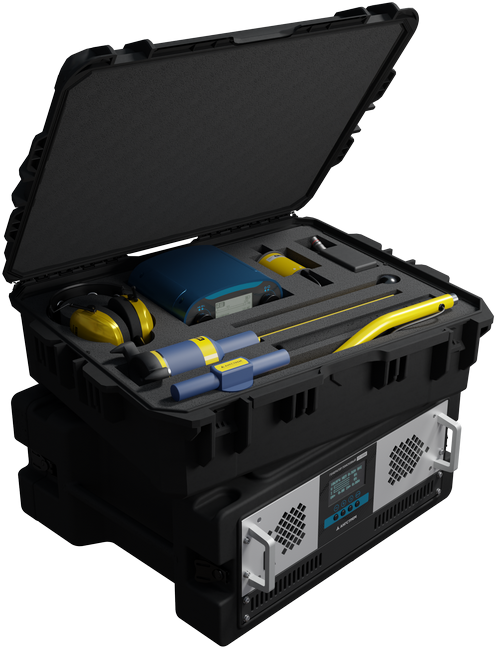

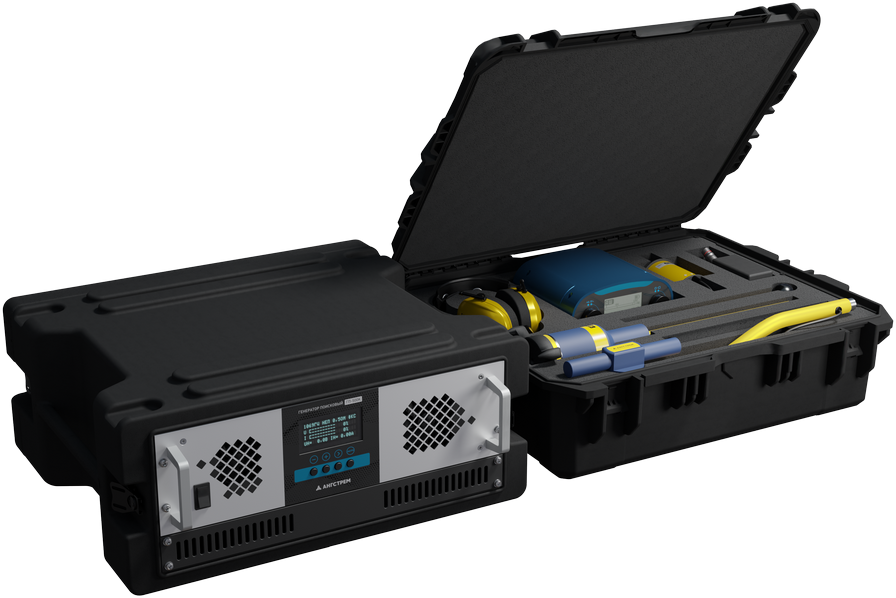

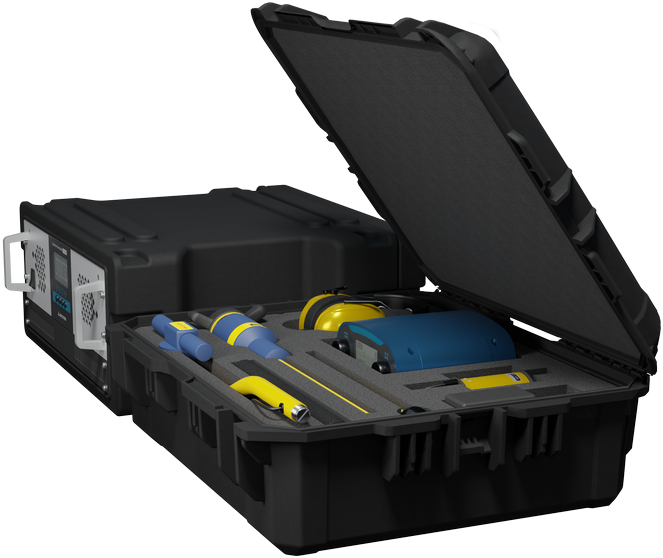

Комплект поисковый КП-500К (исполнение 3) состоит из Генератора поискового ГП-500К, интегрированного в кейс, и Приемника поискового ПП-500К, уложенного в аналогичный кейс.
Особенности
С комплектом поисковым КП-500К специалистам больше не надо беспокоиться о стабильности работы оборудования, ведь время работы генератора не ограничено, а заряда аккумулятора приемника хватает на полную рабочую неделю.
Мы предусмотрели защиты от взаимовлияния комплекта и промышленной электронной аппаратуры, поэтому прибор одинаково точно принимает нужный сигнал и в центре большого города, и в пригороде.
Оборудование хранится и транспортируется в кейсах для удобного перемещения приборов к энергообъекту или к точке начала поиска.
КП-500К — незаменимый инструмент для поиска мест повреждений, заслуживший доверие среди энергетиков. Его приобретают специалисты крупнейших предприятий: Россети, Газпром, Оборонэнерго, Росатом, Башнефть и другие.
Принцип работы
Индукционный

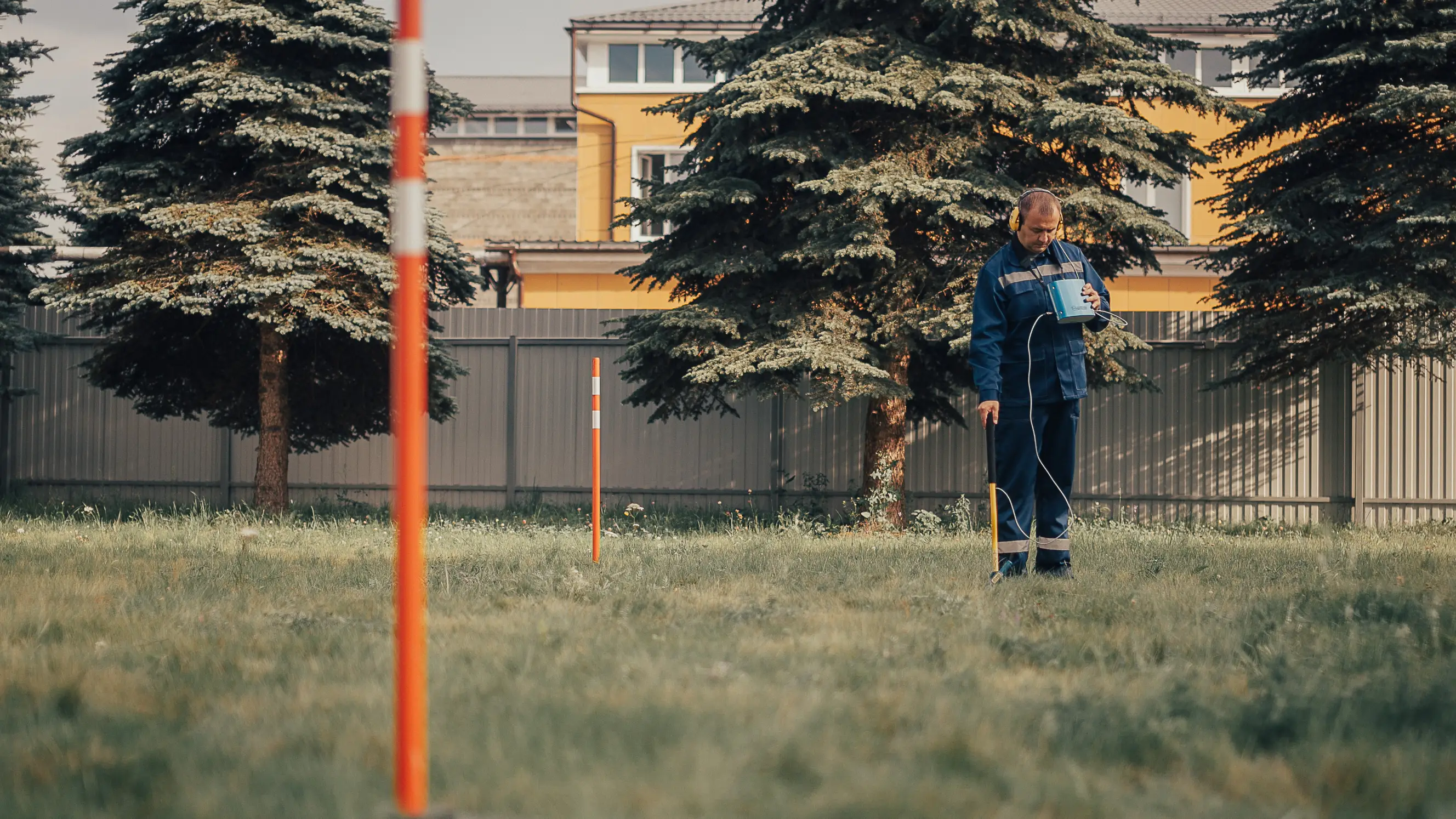

Создаваемый генератором ГП-500К ток индуцирует вокруг коммуникации электромагнитное поле. С помощью магнитной антенны МА-500 поискового приемника ПП-500К, находящейся в этом поле, обнаруживается электрический сигнал. Уровень сигнала служит информативным параметром поиска. Пространственное положение локальных максимумов и минимумов сигнала относительно коммуникации позволяет определить ее трассу и глубину залегания. Применение данного метода дает возможность определить расположение муфт, экранирующих перекрытий и мест повреждений кабельной линии.
Акустический

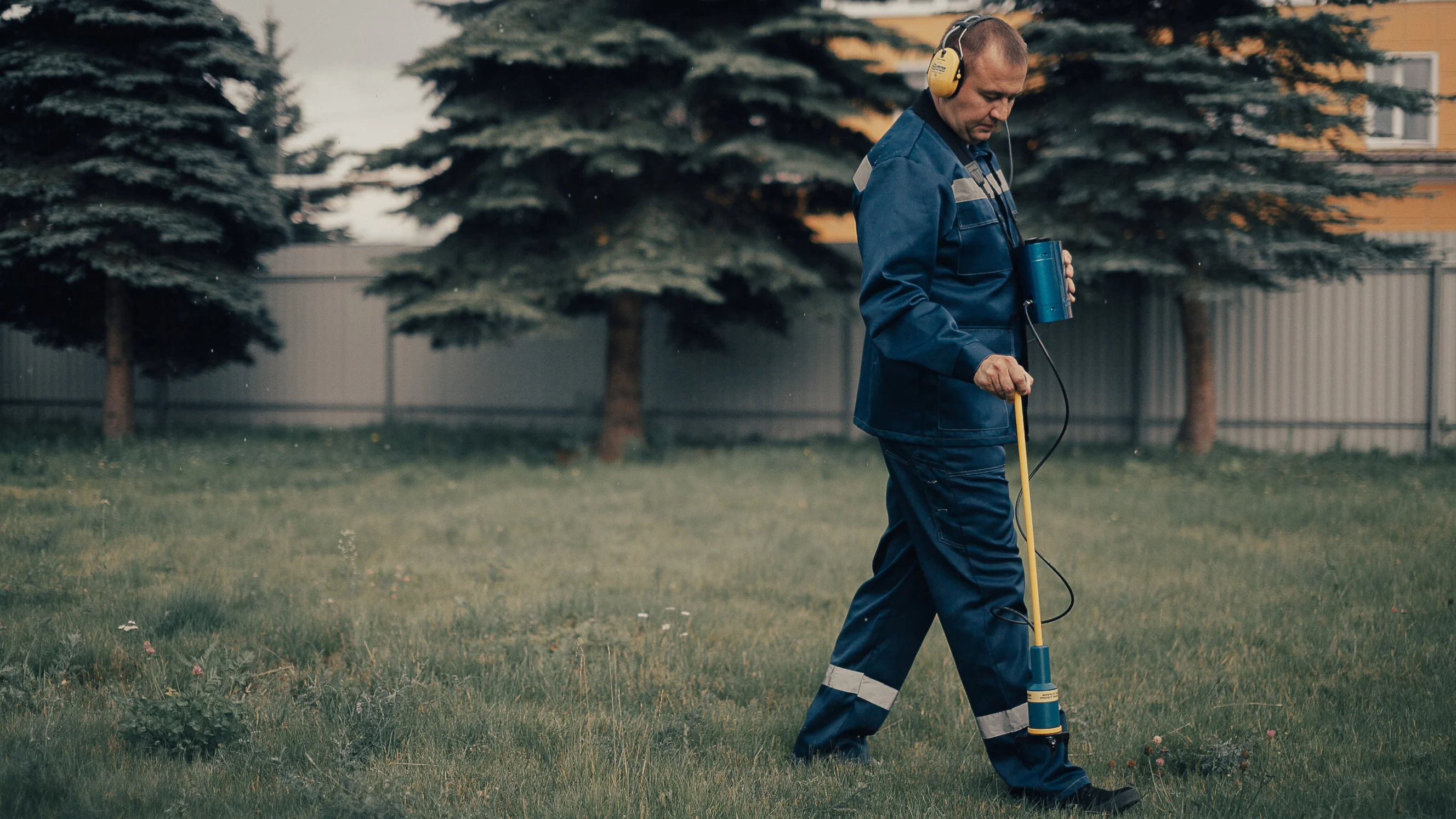

Информативным сигналом является уровень кратковременного звукового сигнала (щелчка, удара), возникающего одновременно с кратковременным электрическим искровым разрядом, возникающим в месте повреждения кабеля в момент подачи на него высоковольтного импульса электрического напряжения. Для контроля и индикации сигнала используется высокочувствительный акустический датчик АД-500, преобразующий звуковой сигнал в электрический. Датчик подключен к переносному универсальному приемнику ПП-500К, снабженному звуковой и визуальной индикацией.
Акустико-индукционный
Сочетание акустического метода поиска с индукционным является эффективным в сложных случаях, когда акустический сигнал слаб и имеет «размытую» характеристику без четкого максимума. Это уменьшает точность определения и затрудняет локализацию места повреждения кабеля. Приемник поисковый ПП-500К позволяет применять при поиске мест повреждений акустико-индукционный (или акустико-электромагнитный) метод. Магнитное поле, возникающее при разряде, достигает магнитной антенны, встроенной в корпус приемника, практически мгновенно. Скорость распространения звука в грунте измеряется сотнями метров в секунду. Поэтому, принимая оба сигнала и измеряя время запаздывания звука относительно момента возникновения магнитного поля, можно оценить расстояние до места повреждения. При приближении к МП задержка акустического сигнала будет уменьшаться и непосредственно над ним станет минимальной.
Потенциальный

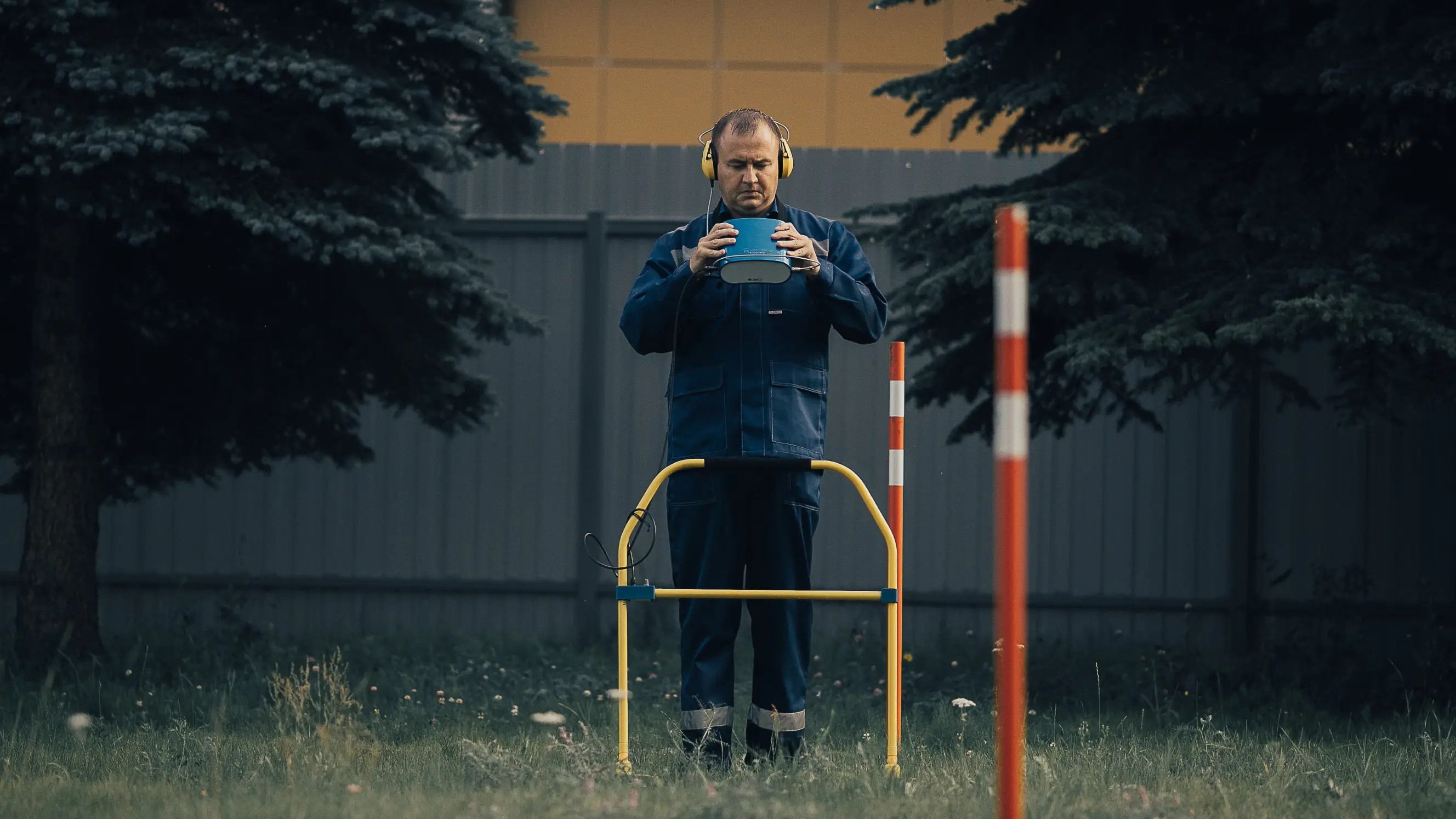

Разность потенциалов создается протекающими в объеме грунта токами, которые возникают вследствие утечки в месте повреждения изоляции, где образуется гальваническая связь с грунтом. Используется переменное напряжение, задаваемое генератором ГП-500К. Величина измеренного напряжения и характер его изменения вдоль коммуникации являются информативными параметрами для локализации места повреждения с помощью устройства потенциального АР-500 (А-рамка).
