Назначение

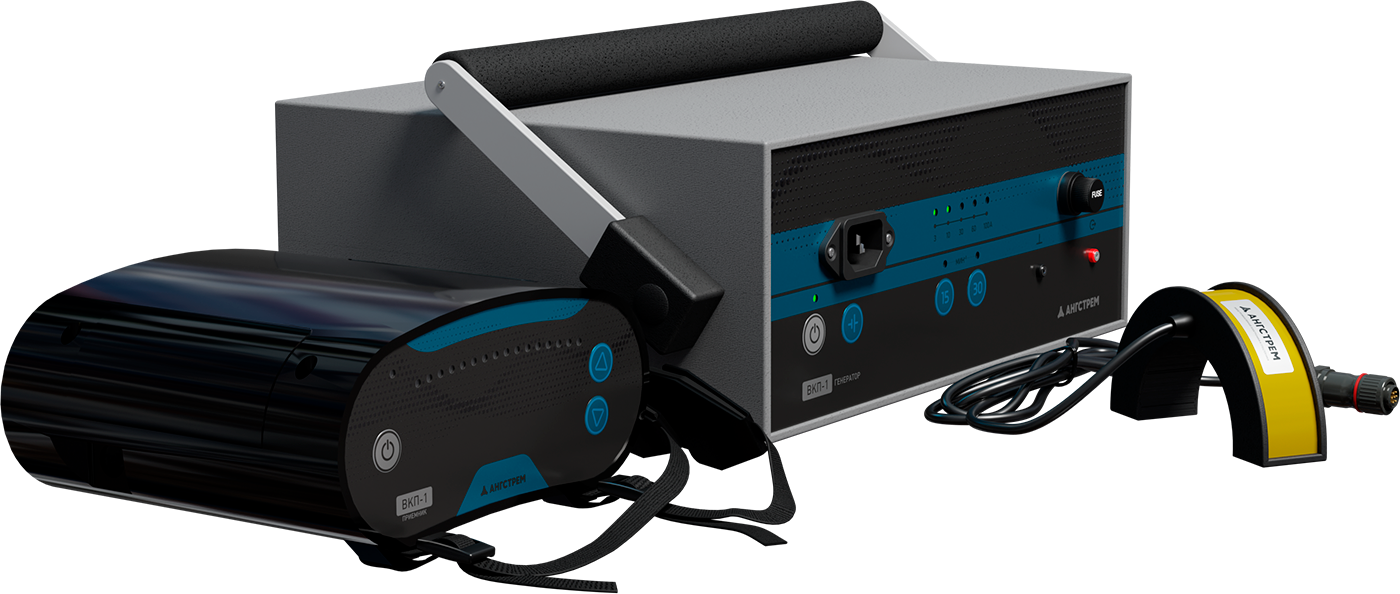

Система выбора кабелей ВКП-1– комплект оборудования для идентификации кабеля в пучке, состоящий из Импульсного генератора ВКП-Г и Приемника импульсов ВКП-П с датчиком. Приборы упакованы в укладочные сумки.
Срок гарантии – 24 месяца.
- Выбор кабеля из пучка после проведения раскопок.
- Определение последовательности фаз на ремонтируемом кабеле.
Предназначена для выбора кабеля из пучка после точной локализации места повреждения и проведения раскопок.
Особенности
- Эксклюзивность. Система ВКП-1 не имеет аналогов российского производства.
- Эффективность. Позволяет надежно определить нужный кабель в пучке, в том числе на длинных кабельных линиях (с сопротивлением шлейфа до 40 Ом).
- Помехозащищенность. Качество и временная стабильность выходного сигнала генератора обеспечивают необходимую избирательность, а соответственно, помехозащищенность.
- Микроконтроллерное управление.Осуществляет сложные программные алгоритмы обработки сигналов, благодаря чему минимизируется влияние человеческого фактора и снижается риск появления ошибок.
- Оперативность работы.За одно подключение Система выбора кабеля ВКП-1 позволяет определить одну фазу или все три фазы одного отрезка кабеля.
- Безопасность. Перед монтажом муфты на ремонтируемом кабеле необходимо определить правильную последовательность соединения фазных жил в месте разреза. По технике безопасности концевые разделки выведенного из эксплуатации ремонтируемого кабеля должны быть заземлены. Использование стандартной процедуры определения фаз требует снятия заземления. Комплект ВКП-1 позволяет выполнить эту работу, не снимая защитного заземления с концевых разделок кабеля.
- Надежность. Система проводит сбор сигналов посредством 3-факторного анализа (Амплитуда, Полярность, Время – АПВ). Полученные результаты обрабатываются и проверяются специальными программными алгоритмами, благодаря которым пользователь получает максимально точные и надежные результаты измерений.
- Легкость в эксплуатации. Приемник и генератор просты в управлении. Синхронизация передатчика и приемника полностью автоматическая. Система ВКП-1 удобна в применении.
- Низкая стоимость. Цена комплекта в несколько раз ниже стоимости импортных аналогов.
- Применение в электролабораториях. Применяется в электротехнических лабораториях для ускорения выполнения работ по обнаружению мест повреждений.
Принцип работы
Выбор кабеля из пучка. Датчик накладывается на подключенную к Импульсному генератору ВКП-Г кабельную линию в подстанции (рядом с точкой подключения генератора, где однозначно визуально определено, что это именно она) кабельным выводом в направлении к генератору. После того, как система распознавания Приемника импульсов ВКП-П достоверно идентифицирует сигналы генератора на шкале засветится светодиод, индицирующий наличие сигнала. Позиция засвеченного индикатора соответствует уровню сигнала. Цвет свечения — зеленый или красный — обозначает полярность сигнала.
Затем оператор перемещается с Приемником импульсов ВКП-П в точку проведения поисковых работ. После включения Приемника импульсов ВКП-П датчик накладывают по очереди на кабельные линии в районе поиска (кабельный вывод направлен к генератору), искомый кабель даст ту же полярность сигнала (цвет свечения индикатора), что и в точке подключения генератора, все остальные кабели будут давать противоположную полярность с более низким уровнем или совсем не дадут сигнала.
Определение последовательности фаз на ремонтируемом кабеле. Подключив генератор и приемник определяют и маркируют жилу кабеля, подключенную к генератору. Последовательно переключая генератор и приемник на остальные жилы, определяют и маркируют остальные фазные жилы кабеля. Аналогичные работы проводят, подключаясь ко второй части кабеля.
Можно определить все три фазы одного отрезка кабеля за одно подключение генератора. В фазах, к которым подключен генератор, импульсные токи будут одинаковы по величине и направлены в противоположных направлениях. В третьей фазе ток будет отсутствовать.
При проведении фазировки жил кабелей с БПИ, имеющих общую металлическую оболочку, подключение генератора должно осуществляться между определяемой жилой и землей.
