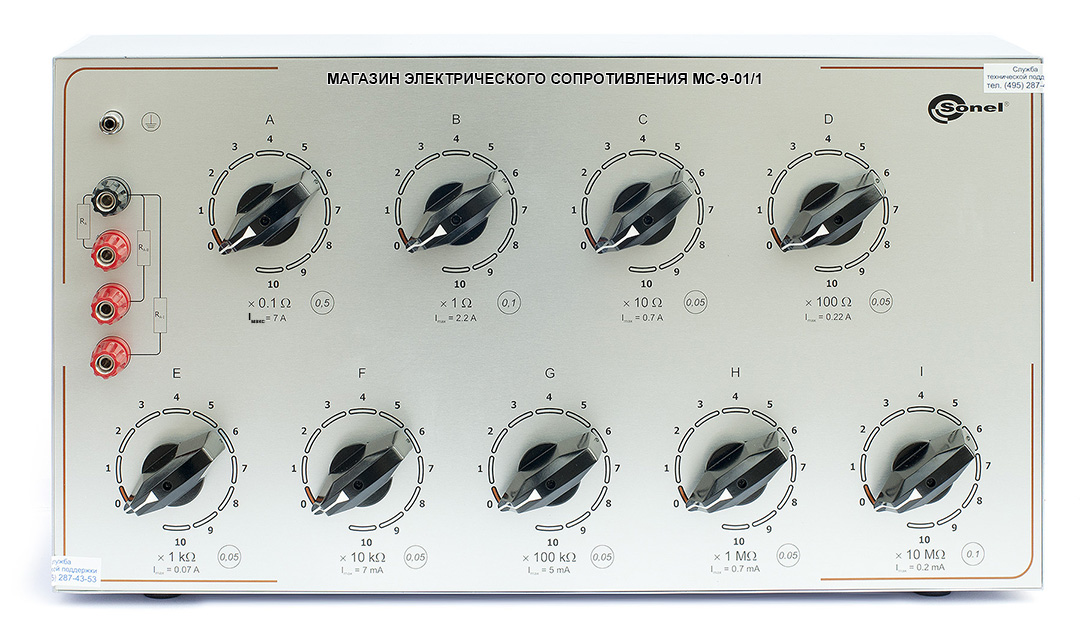

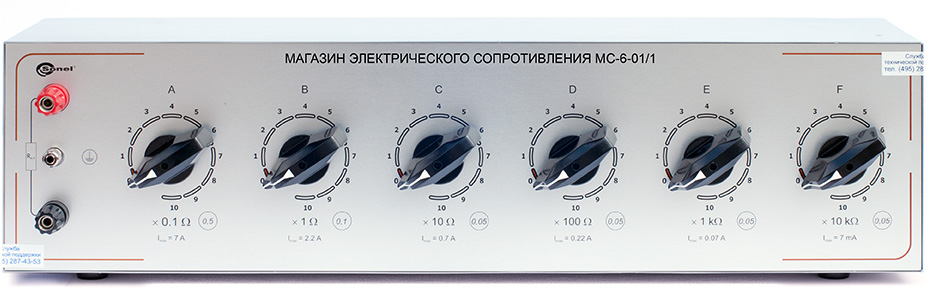

Магазины серии МС предназначены для воспроизведения электрического сопротивления в широком диапазоне значений. Серия МС имеет градацию по количеству
задействованных декад (3,6,9) и соответственно типоразмеру корпуса. При этом каждая
модель имеет три варианта исполнения, отличающихся между собой классом точности.
Данные магазины предназначены для использования в цепях постоянного и переменного тока.
Обозначения моделей
Магазины электрического сопротивления MC-x-y/z, где:
x -
y -
z -
количество декад (3,6 или 9);
минимально воспроизводимое сопротивление:
01 - (0,1 Ом; 3, 6, 9 декад);
100 - (100 Ом; 3, 6 декад);
100к - (100 кОм; 3 декады).
класс точности:
1 - повышенный (от 0,05)
2 - средний (от 0,2)
3 - пониженный (от 0,5)

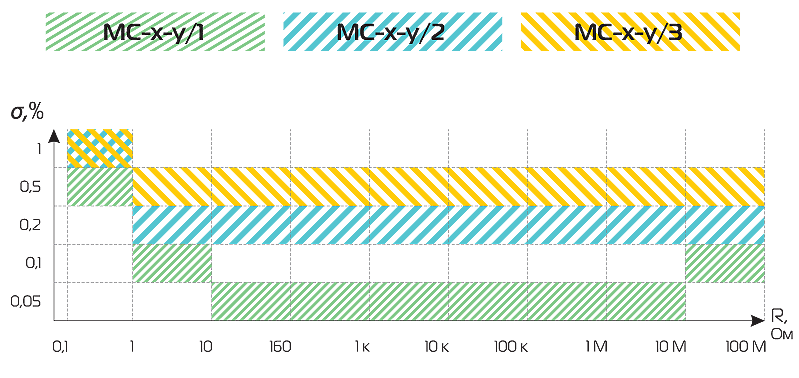

Сравнение относительных погрешностей воспроизведения сопротивления

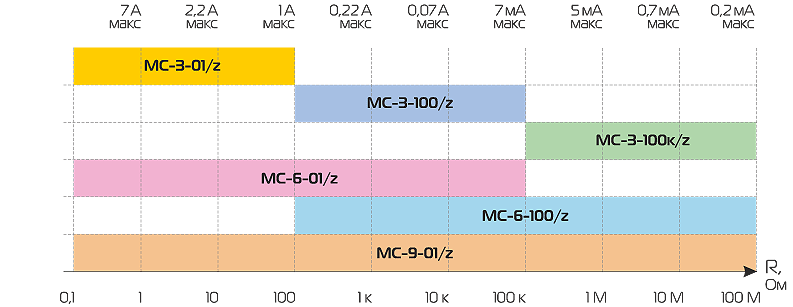

Сравнение диапазонов воспроизведения сопротивления и максимально допустимой силы тока
Назначение и область применения:
Магазины электрического сопротивления серии МС применяются как эталонное оборудование для поверки измерителей параметров электробезопасности серий MRU,
MRP, MPI, MZC по параметрам: сопротивление заземляющего устройства, напряжение
прикосновения, сопротивление защитных проводников. Характеристики магазинов
также позволяют их использование для поверки измерителей электрического сопротивления других типов.
