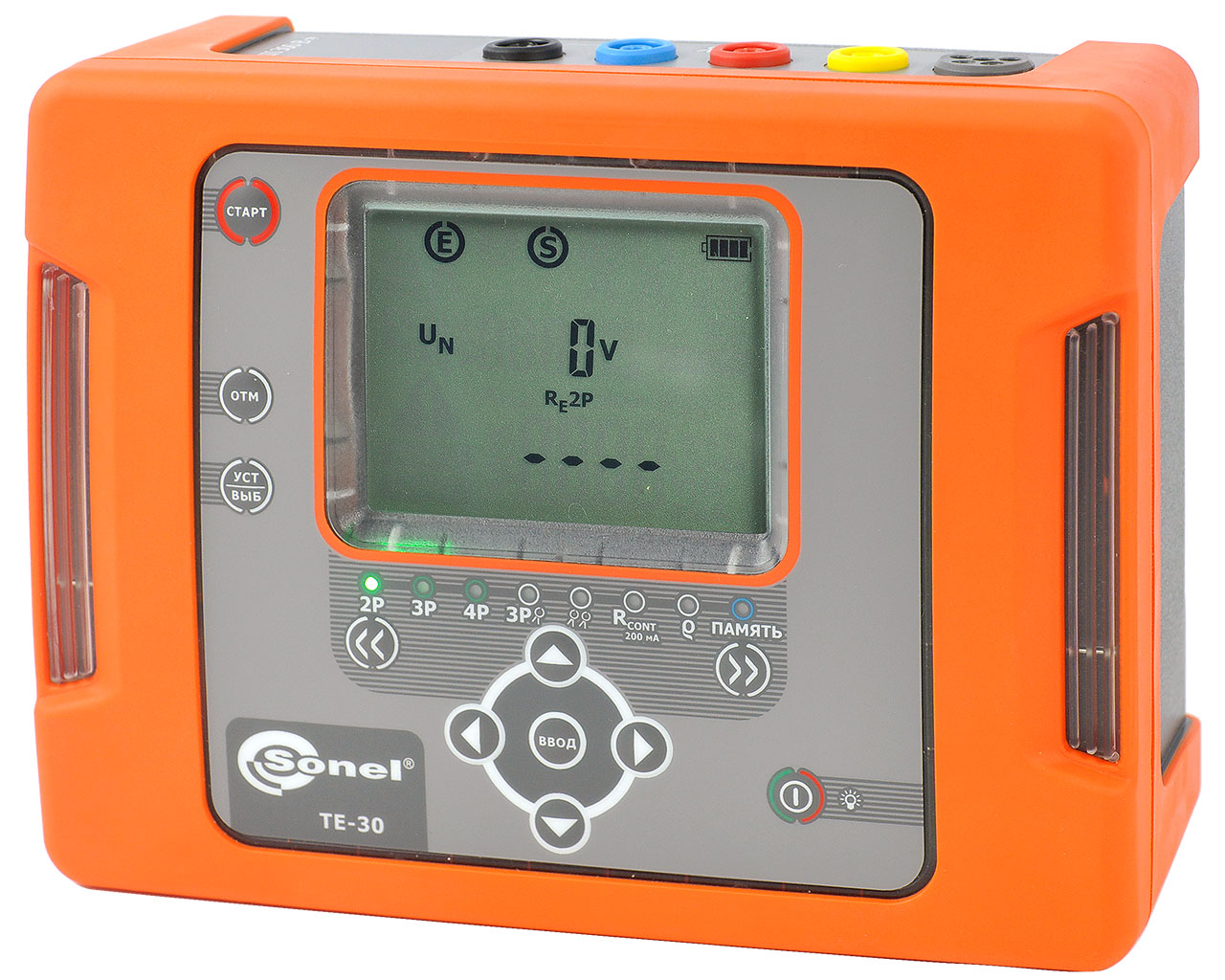

TE-30 Измеритель параметров заземляющих устройств



Функциональные возможности:

  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
  • измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
  • измерение удельного сопротивления грунта методом Веннера;
  • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,01 Ом;
  • измерение напряжения помех;
  • измерение сопротивления измерительных зондов;
  • автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
  • работа прибора от внутреннего аккумулятора, сети 220 В, автомобильной сети 12 В («прикуривателя»);
  • сохранение результатов измерений в память;
  • передача данных на ПК с использованием USB интерфейса;
  • совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;
  • рабочий диапазон температур от -20°C до +50°C.

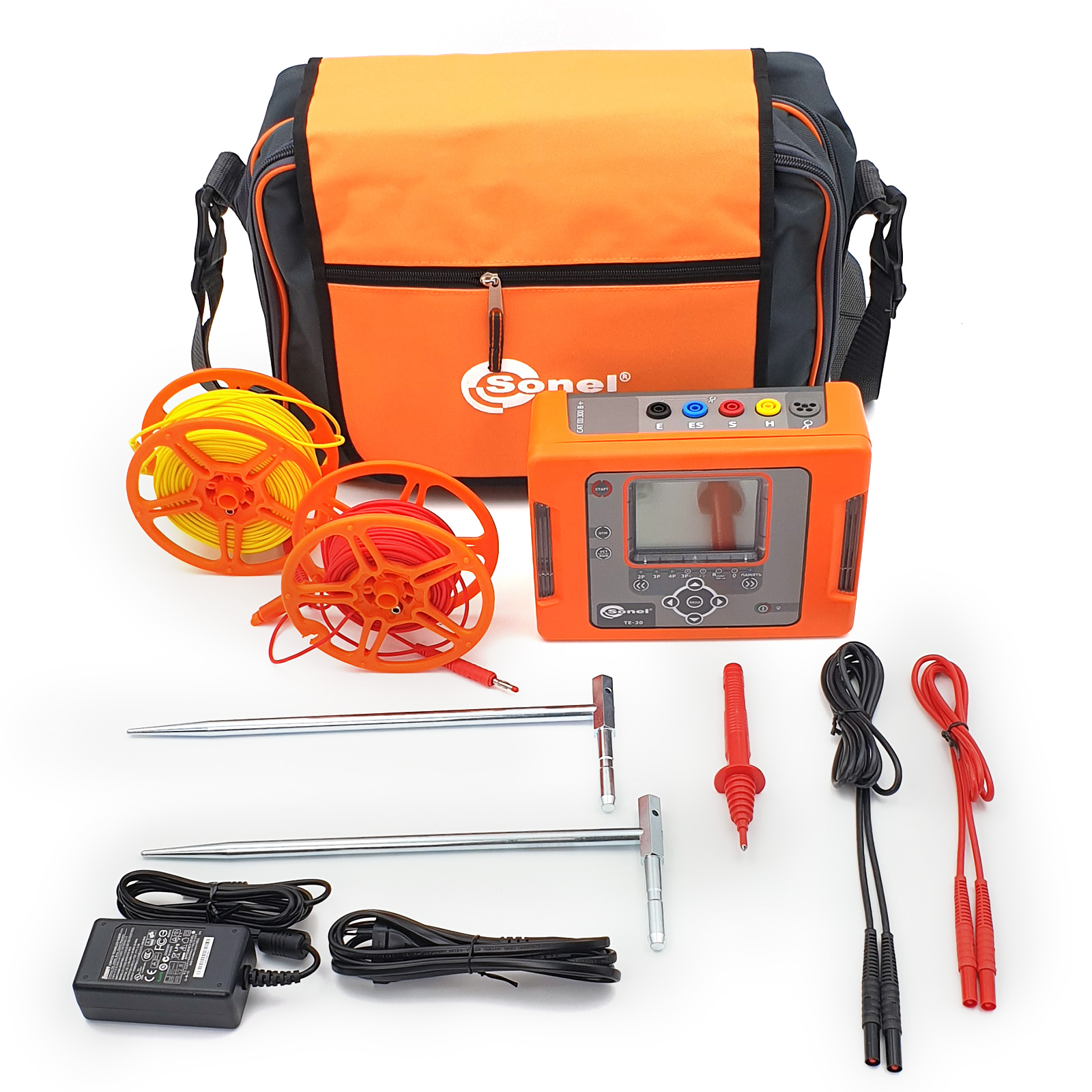

Стандартная комплектация:

  Количество Индекс
Зажим «Крокодил» изолированный черный K01 1 WAKROBL20K01
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 1 WAZASZ7
Зонд измерительный для забивки в грунт 30 см 2 WASONG30
Зонд острый с разъёмом «банан» красный 1 WASONREOGB1
Кабель последовательного интерфейса USB 1 WAPRZUSB
Кабель сетевой 1 WAPRZLAD230
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Провод измерительный 2,2 м с разъемами «банан» черный 1 WAPRZ2X2BLBB
Провод измерительный 25 м на катушке с разъемами «банан» красный 1 WAPRZ025REBBSZ
Провод измерительный 50 м на катушке с разъемами «банан» желтый 1 WAPRZ050YEBBSZ

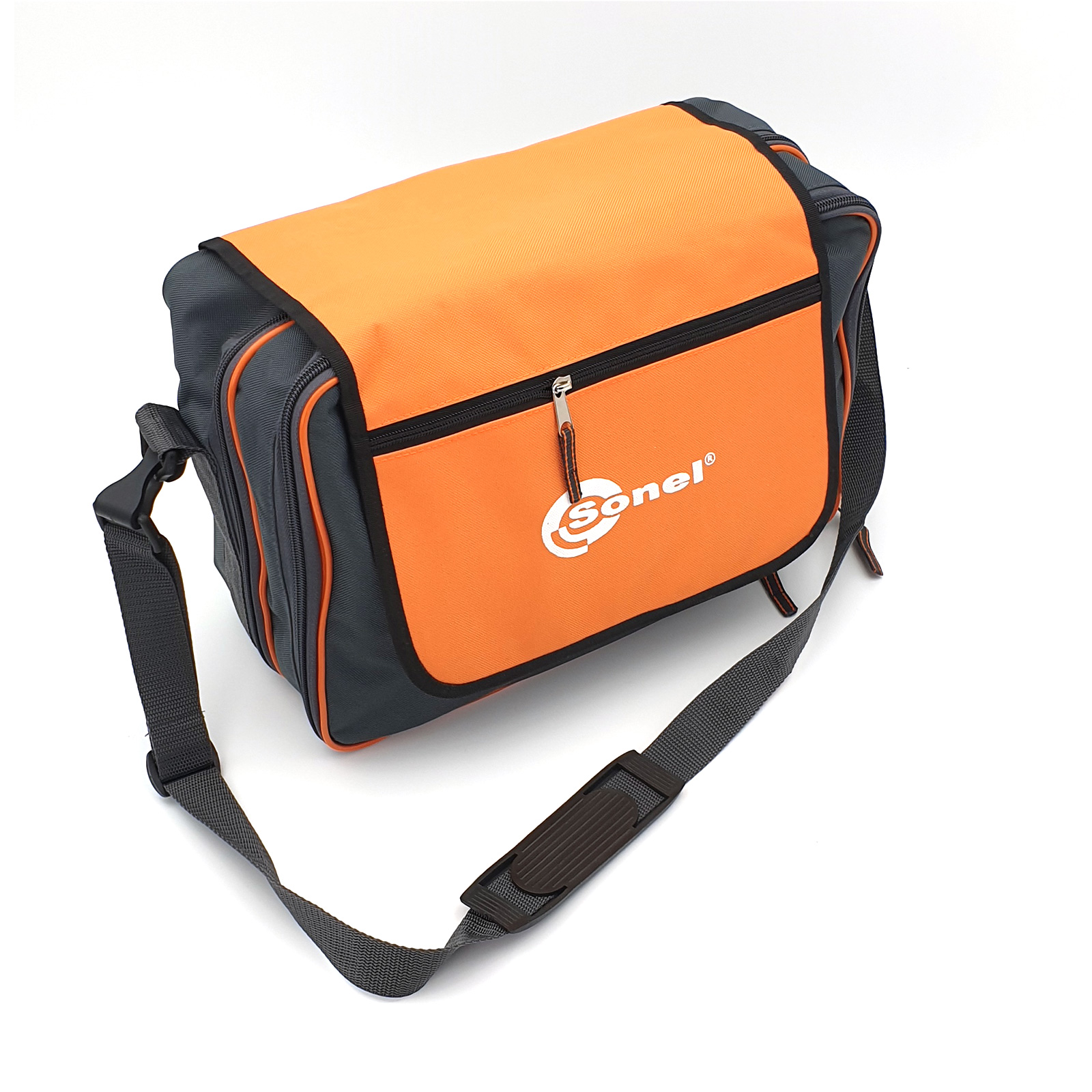

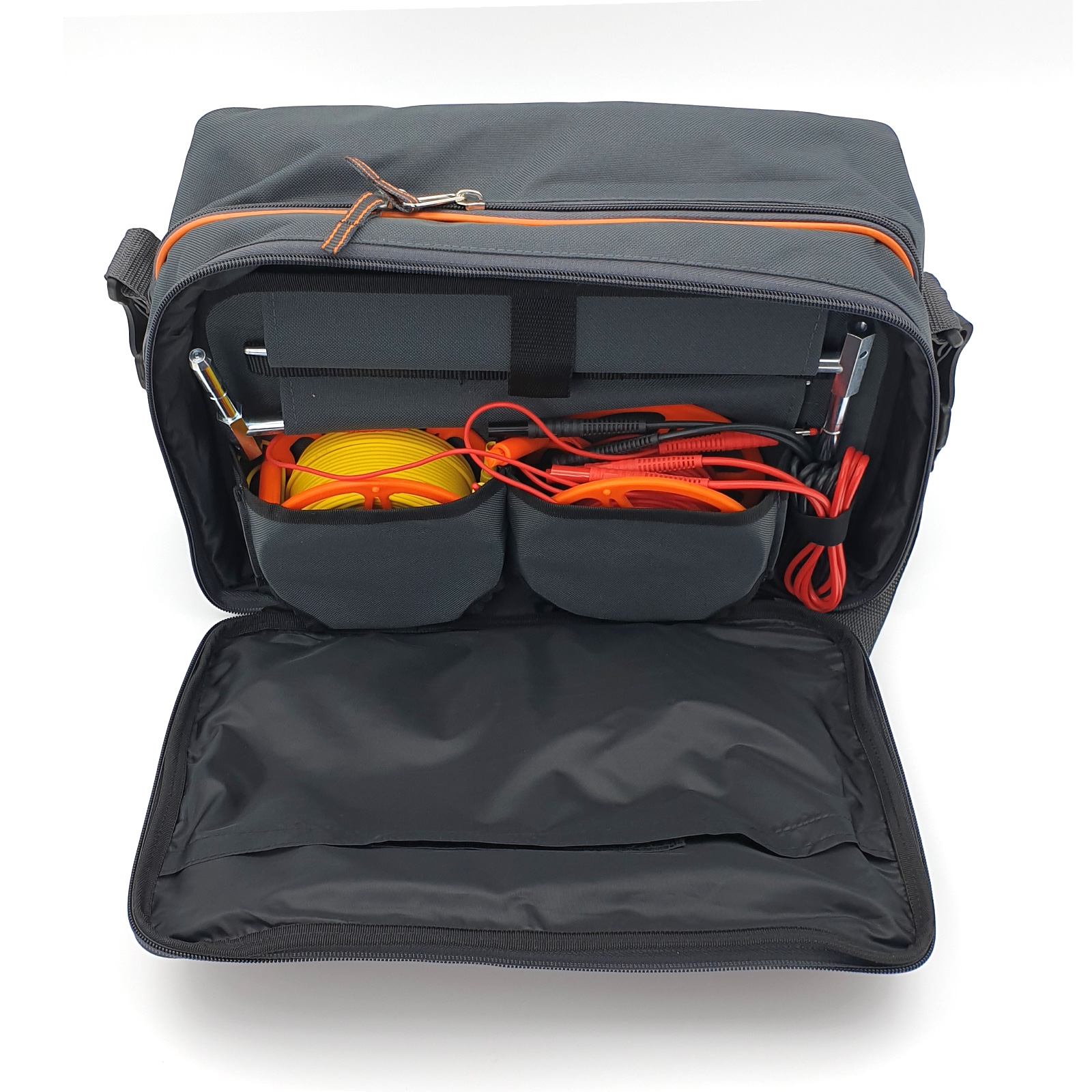

Футляр L10 1 WAFUTL10

Дополнительная комплектация:

  Индекс
Зажим специальный типа «струбцина» с разъемом «банан» WAZACIMA1
Зонд измерительный для забивки в грунт 80 см WASONG80
Катушка для намотки измерительного провода WAPOZSZP1
Клещи измерительные C-3 WACEGC3OKR
Клещи передающие N-1 WACEGN1BB
Провод измерительный 25 м на катушке с разъёмами «банан» голубой WAPRZ025BUBBSZ
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Футляр для двух зондов 80 см WAFUTL3
Все аксессуары

Назначение и область применения:

ТЕ-30 – это многофункциональный измеритель параметров заземляющих устройств и молниезащит, произведенный в России. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.

ТЕ-30 произведен в России и адаптирован под суровые климатические условия: рабочий диапазон температур от -20°C до +50°C. Питание прибора осуществляется от встроенного аккумулятора, сети 220В или автомобильной сети 12 В с помощью дополнительного адаптера.



Развернуть таблицу сравнения

Измерение MRU-20 TE-30 MRU-120 MRU-200-GPS/MRU-200
2p/Rcont +/+ +/+ +/+ +/+
3p + + + +
3p+клещи - +* + +
4p - + + +
ρ - +* + +
Клещи+клещи - +* +* +*
4p импульс - - - +
I утечки - - - +

Rизм, Ом – минимальное измеряемое сопротивление
заземляющих устройств согласно ГОСТ Р МЭК 61557-5

0,50 0,53 0,30 0,10
Память/ПК -

+
USB

+
USB
OR-1
+
USB
OR-1 (USB) V2
  • 2p/Rcont – двухполюсное измерение сопротивления/ проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Во втором случае производится предварительная компенсация измерительных проводников, что позволяет значительно увеличить точность измерения.
  • Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
  • 4p импульс - импульсный метод предназначен для измерения динамического сопротивления молниезащит.
  • I утечки – измерение тока утечки. Для измерения необходимо использовать клещи C-3
* Требуется дополнительная комплектация


Дополнительные виды:




Видео руководство




Гарантия: 36 месяцев
Номер в Госреестре: 66500-17
Класс защиты: CAT III 300В
Температурный диапазон:  -20...+50°C
Габариты ШxВxГ: 200x150x75 мм
Масса: 1,2 кг
Индекс: WMRUTЕ30
