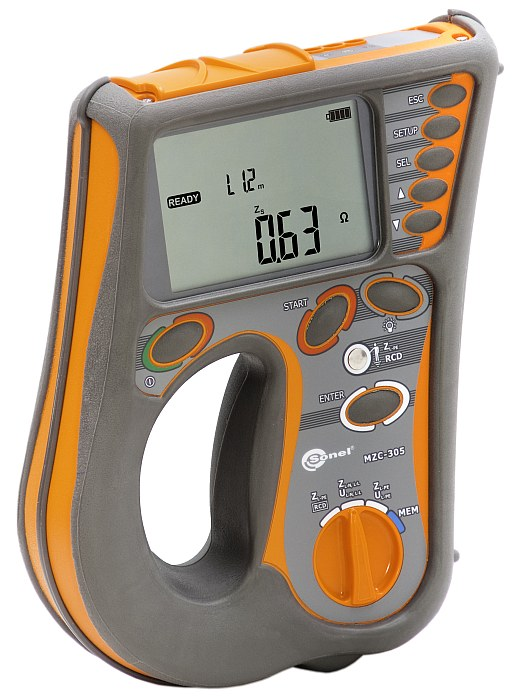

MZC-305 Измеритель параметров цепей электропитания зданий |
|
|
|
Основные характеристики:
- измерение действующего значения фазного и линейного напряжения переменного тока;
- измерение полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- измерение полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- вычисление активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- вычисление силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник»;
- контроль целостности и правильности подключения цепи заземляющего устройства;
- передача данных в компьютер.
|
|
Развернуть таблицу сравнения
| Измерение |
TC-20 |
MZC-304 |
MZC-305 |
MZC-310S |
| ZL-N |
+ |
+ |
+ |
+ |
| ZL-PE |
+ |
+ |
+ |
+ |
| ZL-L |
+ |
+ |
+ |
+ |
| ZL-PE RCD |
- |
+ |
+ |
- |
| Iкз |
+ |
+ |
+ |
+ |
| Uном, В |
220/380
230/400
240/415 |
220/380
230/400
240/415 |
110/190
115/200
127/220
220/380
230/400
240/415
290/500
400/690 |
220/380
230/400 |
| Zизм, Ом |
0,24 |
0,13 |
0,13 |
0,0072 |
| Rcont |
- |
+ |
- |
- |
| Память/ПК |
+/-
сохранение результата
последнего измерения |
+
OR-1 |
+/USB |
+
RS-232 |
- ZL-N – измерение полного сопротивления петли фаза-ноль
- ZL-PE - измерение полного сопротивления петли фаза-защитное заземление
- ZL-L - измерение полного сопротивления петли фаза-фаза
- ZL-PE RCD - измерение полного сопротивления петли фаза-фаза без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
- RL-N – измерение активной составляющей сопротивления петли фаза-ноль
- RL-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
- RL-L - измерение активной составляющей сопротивления петли фаза-фаза
- Iкз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
- Uном, В - номиналное напряжение сети
- Zизм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-2-2005
- Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)
Назначение и область применения:
Приборы серии MZC — это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.
Прибор рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.
| |
| Гарантия: 36 месяцев |
| Номер в Госреестре: 47341-11 |
| Класс защиты: IV 600V (III 1000V), согласно ГОСТ IEC 61010-1-2014, IP54 |
| Температурный диапазон: 0...+45 °C |
| Габариты ШxВxГ: 260×190×60 мм |
| Масса: 2,2 кг |
Индекс: WMRUMZC305
|
