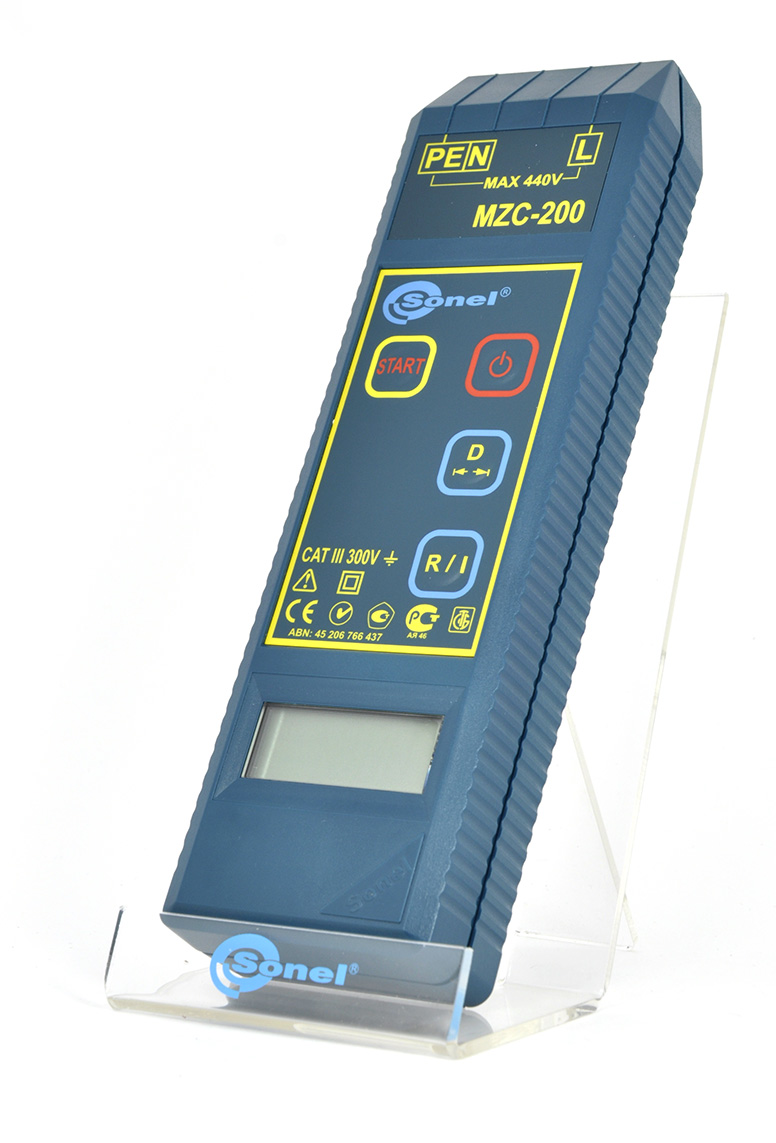

MZC-200 Измеритель параметров цепей фаза-нуль и фаза-фаза электросетей

Основные характеристики:

измерение активного сопротивления петли короткого замыкания методом падения напряжения;
автоматический расчет значения ожидаемого тока короткого замыкания для номинального напряжения сети;
измерение действующего значения напряжения переменного тока;
контроль целостности измеряемой цепи;
оценка сопротивления заземляющего устройства;
проведение измерений без отключения источника питания и защит;
автоматическое определение и выбор фазного или межфазного (линейного) напряжения для вычисления ожидаемого тока короткого замыкания;
возможность установки фактической длины измерительных проводов для учета их сопротивления при измерении активного сопротивления петли короткого замыкания;
автоматический выбор диапазона измерений;
память результата последнего измерения;
автоматическое выключение

Номинальное напряжение испытуемых цепей:

MZC-200 — 220/380В и 230/400В;
MZC-201 — 290/500В;
MZC-202 — 100/170В;

Приборы MZC-201, MZC-202 — поставляются на заказ.

Измерение MZC-200 MZC-300 MZC-304 MZC-305 MZC-310S

Z_L-N +
только R_L-N + + + +

Z_L-PE +
только R_L-PE + + + +

Z_L-L +
только R_L-L - + + +

Z_{L-PE RCD} - - + + -

I_кз + + + + +

U_ном, В 220/380
230/400 220/230 220/380
230/400
240/415 110/190
115/200
127/220
220/380
230/400
240/415
290/500
400/690 220/380
230/400

Z_изм, Ом 0,24 0,13 0,13 0,13 0,0072

R_cont - - + - -

Память/ПК - - +
OR-1 +/USB +
RS-232

Z_L-N – измерение полного сопротивления петли фаза-ноль
Z_L-PE - измерение полного сопротивления петли фаза-защитное заземление
Z_L-L - измерение полного сопротивления петли фаза-фаза
Z_{L-PE RCD} - измерение полного сопротивления петли фаза-фаза без срабатывания УЗО (используется для номиналов 10 мА и 30 мА)
R_L-N – измерение активной составляющей сопротивления петли фаза-ноль
R_L-PE - измерение активной составляющей сопротивления петли фаза-защитное заземление
R_L-L - измерение активной составляющей сопротивления петли фаза-фаза
I_кз - величина ожидаемого тока короткого замыкания. Расчитывается на основании измеренного сопротивления
U_ном, В - номиналное напряжение сети
Z_изм, Ом - минимальное измеряемое сопротивление согласно ГОСТ Р МЭК 61557-2-2005
Rcont – проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь)

Назначение и область применения:

Прибор может быть рекомендован для проведения электроизмерительных работ в распределительных сетях, на трансформаторных подстанциях, промышленных и других предприятиях, в электрических сетях, в которых реактивной составляющей полного сопротивления петли короткого замыкания можно пренебречь.

Гарантия: 36 месяцев

Номер в Госреестре: 31382-11

Класс защиты: III 300 В согласно PN-EN 61010-1, IP40

Температурный диапазон: 0...+ 40 °С

Габариты ШxВxГ: 67×230×35 мм

Масса: 0,25 кг
