Токоизмерительные клещи и мультиметры

- 1. Для чего используется датчик Холла в токоизмерительных клещах SONEL CMP-1000?
- 2. Как можно наиболее точно измерить потребление тока трехфазного электродвигателя при помощи токоизмерительных клещей? Какое влияние на точность измерения оказывают соседние фазные провода?
- 3. Могут ли клещи токоизмерительные измерить ток, потребляемый электродвигателем мощностью 5,5 кВт, если двигатель работает циклически, в течение 1 секунды. Если не клещи, то какой прибор?
- 4. Просьба подобрать замену измерительным клещам LH-1020.

1. Для чего используется датчик Холла в токоизмерительных клещах SONEL CMP-1000?

При измерении значения переменного тока без разрыва цепи, токоизмерительными клещами обхватывают проводник, по которому течет ток. Токовым датчиком здесь выступает один из разновидностей простого трансформатора тока, имеющего в момент измерения первичную обмотку — проводник и вторичную обмотку схемы измерения на общем замкнутом сердечнике. Но даная магнитоэлектрическая система не позволяет измерять постоянный ток без разрыва измеряемой цепи. Существуют токоизмерительные клещи, измеряющие постоянный и переменный ток посредством измерения напряженности магнитного поля, созданного проводником в полупроводниковом кристалле датчика Холла, который располагается в воздушном зазоре железного сердечника (Рис. 1).
Важным преимуществом токоизмерительных клещей SONEL типа CMP-1000 перед аналогами других фирм является наличие в них датчика Холла, который обеспечивает возможность проводить измерение постоянного и переменного тока в широком диапазоне частот без разрыва измеряемой цепи.

CMP-1000 Датчик Холла

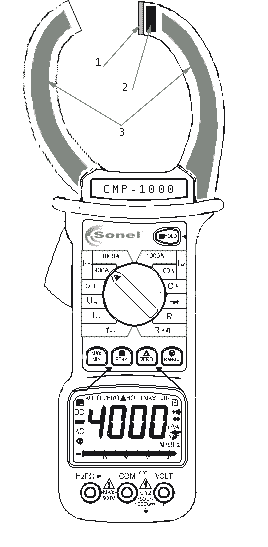

Рис. 1. Применение датчика Холла в токоизмерительных клещах
1- диэлектрик;
2- датчик Холла;
3- железный сердечник

Магнитоэлектрический датчик Холла получил свое название по имени Э. Холла, американского физика, открывшего в 1879 г. важное гальваномагнитное явление:
если на полупроводник, по которому (вдоль) протекает ток АВ (Рис. 2, поз. а), воздействовать магнитным полем H (Рис. 2, поз. б), то в нем возникает поперечная разность потенциалов EF (ЭДС Холла). Возникающая поперечная ЭДС может иметь напряжение только на 3В меньше, чем напряжение питания.
Если по полупроводниковой пластинке (Рис. 2, поз. а) между двумя параллельными сторонами пропустить ток и одновременно поднести к ней постоянный магнит, а к двум другим сторонам квадрата подсоединить провода, то получим генератор Холла (рис. 2, поз. б). Если между магнитом и полупроводником поместить перемещающийся экран с прорезями, получим импульсный генератор Холла.

Принцип действия генератора Холла:

CMP-1000 Датчик Холла

Рис. 2
а — нет магнитного поля, по полупроводнику протекает ток питания — АВ;
б — под действием магнитного поля — Н появляется ЭДС Холла — ЕF;
в — датчик Холла
Датчик Холла имеет щелевую конструкцию. С одной стороны щели расположен полупроводник, по которому при включенном зажигании протекает ток, а с другой стороны — постоянный магнит или электромагнит (в токоизмерительных клещах в его роли выступает железный сердечник (Рис. 1) при наличии тока в первичной обмотке). В щель датчика входит стальной цилиндрический экран с прорезями. При вращении экрана, когда его прорези оказываются в щели датчика, магнитный поток воздействует на полупроводник с протекающим по нему током и управляющие импульсы датчика Холла подаются в коммутатор, в котором они преобразуются в импульсы тока в первичной обмотке катушки зажигания.
наверхискать

2. Как можно наиболее точно измерить потребление тока трехфазного электродвигателя при помощи токоизмерительных клещей? Какое влияние на точность измерения оказывают соседние фазные провода?

Измерительные клещи работают по принципу трансформатора, реагирующего на магнитный поток, создаваемый переменным током, проходящим по измеряемому проводнику. С помощью электромагнитной индукции во вторичной обмотке трансформатора, соединенной с измерительной схемой прибора, появляется ток, пропорциональный измеряемому. В результате на дисплее появляется значение исходного тока в цифровом виде. Исходя из принципа работы клещей, наиболее сильный магнитный поток будет создаваться переменным током проводника, находящегося внутри клещей. Влияние соседних проводников незначительно. При проведении измерений токоизмерительными клещами (CMP-1 и CMP-1000) следует строго соблюдать рекомендации, описанные в Руководстве по эксплуатации. Как указанно в Руководстве, во время измерений тока необходимо убедиться, что щеки клещей измерителя полностью закрыты. Самое точное значение будет получено, если проводник находится в центре измерительных клещей.
наверхискать

3. Могут ли клещи токоизмерительные измерить ток, потребляемый электродвигателем мощностью 5,5 кВт, если двигатель работает циклически, в течение 1 секунды. Если не клещи, то какой прибор?

Клещи токоизмерительные CMP-1000 согласно техническим данным имеют тестовую частоту замеров:
2х/с – номинальная;
1х/с – по емкости и частоте;
20х/с – при аналоговом экране.
Кроме того, в приборе можно активизировать функцию пиковых значений переменного тока с выбором желаемого диапазона измерений. Пиковые значения сохраняются в памяти длительное время. С помощью CMP-1000 возможно измерение, расчет пусковых токов различных электродвигателей.
наверхискать

4. Просьба подобрать замену измерительным клещам LH-1020.

Можем предложить из нашей продукции клещи CMP-1000, ниже приведены краткие сравнительные данные.
Наименование: LH-1020
Цена с НДС, $: 322.64
Цена с НДС, руб.: 9679.20
Краткое описание технических характеристик:
400/1000A AC, D 50мм, 400/600V, 400/4000 Oм.

Наименование: CMP-1000
Цена с НДС, руб.: 5490.00
Краткое описание технических характеристик:
400/1000A AC (True RMS), 400/1000A DC (датчик Холла), D 57мм (или шина 70х18 мм),
750V AC (True RMS), 1000V DC, 400 Ом/../40,00 МOм, 40,00 мкФ, 99,99 Гц/../400,0 кГц,
тестирование целостности цепи, Min\Max, HOLD, PEAK.
Более подробную информацию можно получить в разделе:
-Руководства по эксплуатации
