LKZ-720 Комплект для поиска скрытых коммуникаций


Определение местонахождения (локализация) проводов и кабелей, как находящихся под напряжением, так и обесточенных:

  • обнаружение проводов в потолках, стенах и полах;
  • бесконтактное обнаружение электропроводки, находящейся под напряжением;
  • определение места обрыва провода;
  • поиск места короткого замыкания между проводами;
  • идентификация (установление соответствия) автоматических выключателей и розеток;
  • отслеживание трассы (трассировка) экранированного кабеля;
  • отслеживание трассы (трассировка) проводов и кабелей в металлических трубах;
  • восстановление схемы электроснабжения всего здания.

Трассопоиск кабеля за пределами здания (с ограничениями)

Определение трассы токопроводящих водопроводных и газовых труб

Идентификация автоматических выключателей, дифференциальных автоматов и УЗО в электрощите


Полезные возможности:

  • функция 3D в приёмнике — определение направления протекания генерируемого тока;
  • режим определения фазы в многофазных сетях;
  • работа приёмника с несколькими генераторами (максимум с четырьмя) одновременно — при определении места обрыва или при поиске отдельных жил в кабеле или проводов в пучке;
  • работа генератора с передающими клещами N-1;
  • работа приёмника с измерительными клещами C-8;
  • яркий диодный фонарик и подсветка экранов, позволяющие работать в темноте;
  • гнездо для подключения наушников к приёмнику;
  • передача и отображение на экране приёмника состояния батареи генератора и настроек генератора;
  • работа под напряжением до 500 В RMS;
  • измерение напряжения на объекте до 500 В RMS;
  • три уровня генерируемого сигнала, автоматический либо ручной выбор режимов генерации;
  • пять режимов генерации («напряжение», «ток», «напряжение + ток», «мощность», «токовые клещи»);
  • обновление программного обеспечения через USB;
  • дополнительные аксессуары, позволяющие производить точную локализацию (контактный зонд, бесконтактный зонд).

Назначение и область применения:

Комплект для поиска скрытых коммуникаций LKZ-720 незаменим при проведении ремонтных работ в электроустановках зданий и сооружений.

Он также применяется электроизмерительными лабораториями для восстановления однолинейных схем электроснабжения при их утрате заказчиком.

Использование комплекта LKZ-720 на этапе строительства значительно снижает количество ошибок при проведении электромонтажных работ, что позволяет успешно пройти приёмо-сдаточные испытания при вводе здания в эксплуатацию.

Комплект для поиска скрытых коммуникаций LKZ-720 является профессиональным оборудованием, имеющим качественные отличия от иных подобных устройств:
  • специально разработан для использования в зданиях, но может также применяться для трассировки кабелей на прилегающей территории;
  • не требует отключения напряжения в исследуемой электроустановке;
  • нет необходимости демонтажа элементов электроустановки;
  • материал потолков, стен и полов может быть любым (дерево, кирпич, бетон и т.п.);
  • экранирование проводов и кабелей не является неразрешимой проблемой;
  • методы обнаружения разнообразны - всегда найдётся самый подходящий для конкретного случая;
  • LKZ-720 позволяет сократить количество используемых приборов, так как имеет в том числе функции индикатора напряжения, вольтметра и указателя фазы;
  • идентификация фазы в многофазных сетях является характерной особенностью нашего комплекта и значительно упрощает работу;
  • использование двух, трёх или четырёх генераторов с одним приёмником вкупе с клещами позволяет удовлетворить самые разнообразные потребности наших клиентов.


Прибор может быть эффективно использован:

  • электросетевыми компаниями (при техническом обслуживании электроустановок);
  • службами эксплуатации электрических сетей в нефтегазодобывающих компаниях, в управляющих компаниях ЖКХ, на промышленных предприятиях;
  • строительными и монтажными организациями, при производстве электромонтажных работ (монтаж и проверка монтажа электрических сетей, коммуникаций, трубопроводов, тёплых полов в квартирах);
  • организациями надзора и контроля в электрических сетях и электроустановках потребителей (проверка соответствия схем, обнаружение скрытой проводки, обхода счётчиков, нелегальных подключений);
  • электроизмерительными лабораториями, при поиске неисправностей электрических кабельных линий (короткое замыкание, обрыв проводов и кабелей, поиск распределительных коробок, муфт, предохранителей и рубильников);
  • телекоммуникационными компаниями (для трассировки как самого кабеля, так и каждой отдельной жилы, поиска соединений и разветвлений).





В стандартную комплектацию комплекта для поиска скрытых коммуникаций LKZ-720 входят:

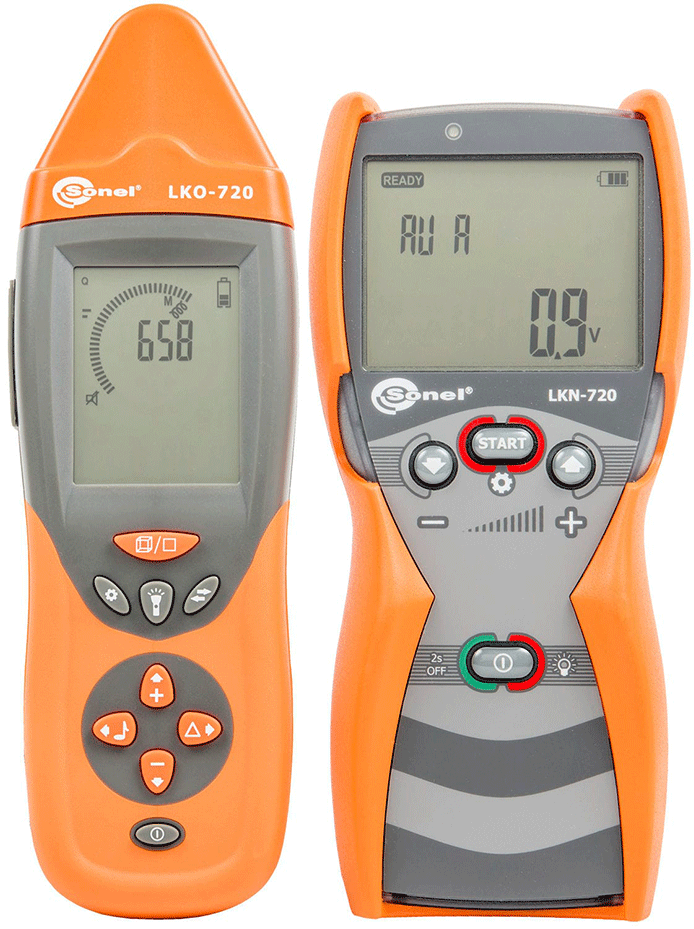

  • приёмник LKO-720;
  • генератор LKN-720;
  • аксессуары, перечисленные ниже:


  •
    Гарантия: 24 месяца
    Температурный диапазон: –10…+ 50 °C
    Масса: 1,1 кг
    Индекс: WMGBLKZ720

    Стандартная комплектация:

      Количество Индекс
    Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02
    Зажим «Крокодил» изолированный черный K01 1 WAKROBL20K01
    Зонд измерительный для забивки в грунт 26 см 1 WASONG26
    Зонд острый с разъёмом «банан» голубой 1 WASONBUOGB1
    Зонд острый с разъёмом «банан» красный 1 WASONREOGB1
    Кабель последовательного интерфейса USB 1 WAPRZUSB
    Провод измерительный 1,2 м с разъемами «банан» голубой 1 WAPRZ1X2BUBB
    Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
    Провод измерительный 20 м с разъемами «банан» красный 1 WAPRZ020REBB
    Футляр М6 1 WAFUTM6
    Элемент питания алкалиновый 1,5V AA LR6 4 #
    Элемент питания алкалиновый 9V 6LR61 1 #

    Дополнительная комплектация:

      Индекс
    LKN-720 Генератор #
    Бесконтактный зонд WASONBDOT
    Зонд измерительный для забивки в грунт 80 см WASONG80
    Клещи измерительные С-8 WASONCEGC8
    Клещи передающие N-1 WACEGN1BB
    Контактный зонд WASONDOT
    Переходник LKO-720/C-8 WAADALKOC8
