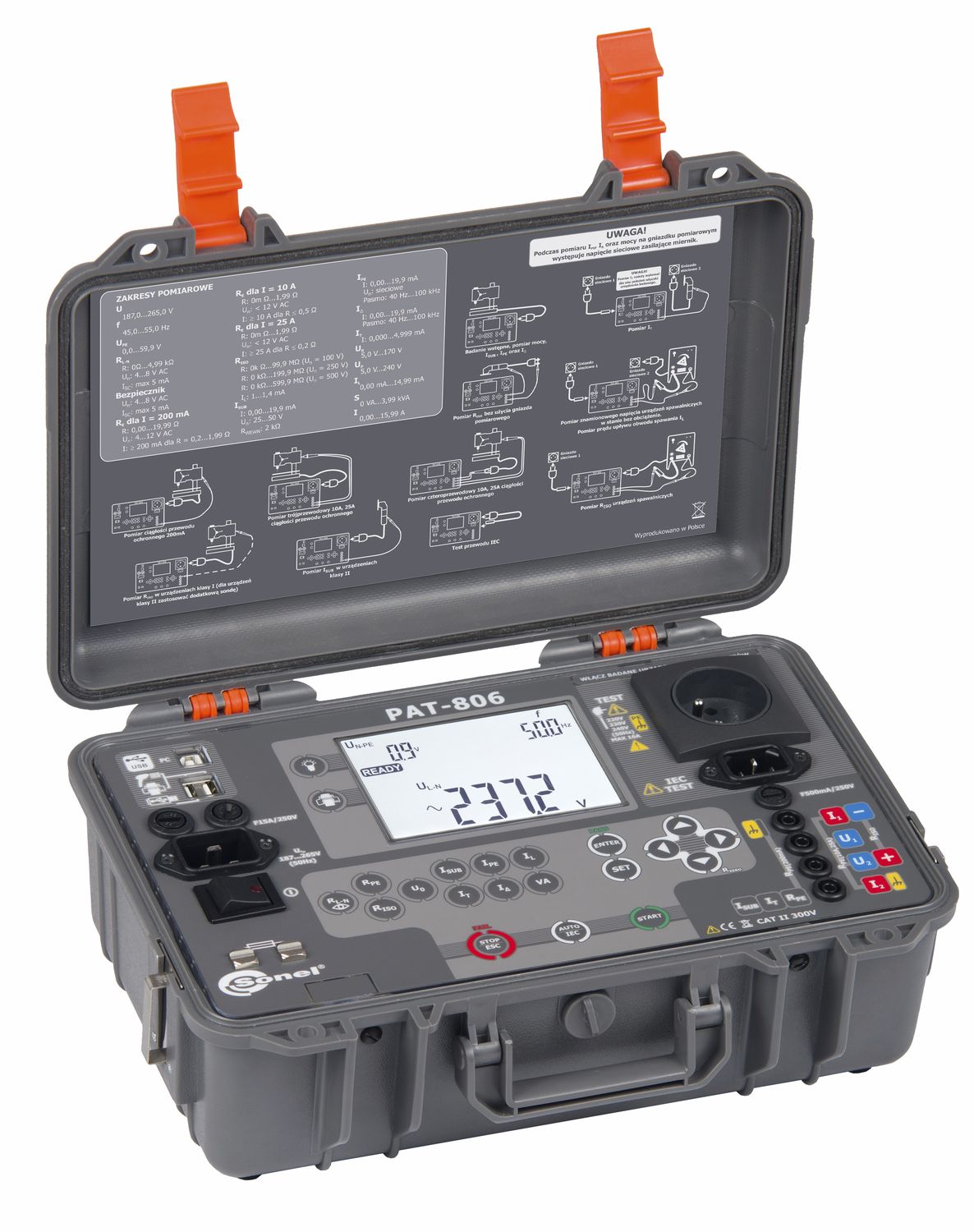

PAT-806 СИСТЕМА КОНТРОЛЯ ТОКОВ УТЕЧКИ И ПАРАМЕТРОВ БЕЗОПАСНОСТИ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ



Функциональные возможности:

  • измерение напряжения L-N и частоты сети;
  • измерение напряжения UNOM сварочного оборудования без нагрузки;
  • проверка сопротивления цепи L-N;
  • измерение полной S мощности и потребляемого электрооборудованием тока I;
  • измерение сопротивления изоляции напряжением: 100 В, 250 В и 500 В;
  • измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200 мА, 10 А и 25 A
  • измерения токов утечки:
    • замещения ISB – измерение малым напряжением 25…50 В с сопротивлением измерительной цепи 2 кОм;
    • прикосновения IT;
    • в защитном проводнике IPE;
    • дифференциальный ΔIУТ – ограниченный разностью токов между L и N;
    • в цепях сварочного аппарата.
  • проверка целостности предохранителей питающей цепи;
  • тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
  • программируемый автоматический режим измерения;
  • сохранение результатов в память и передача данных на ПК;
  • совместим с ПО «SONEL Reader».

Стандартная комплектация:

  Количество Индекс
Зажим «Крокодил» изолированный Кельвина К06 1 WAKROKELK06
Зажим «Крокодил» изолированный черный K03 2 WAKROBL30K03
Зонд Кельвина одноконтактный 1 WASONSPGB1
Кабель двухпроводный 1,2 м U2/I2 1 WAPRZ1X2DZBB2
Кабель последовательного интерфейса USB 1 WAPRZUSB
Кабель сетевой стандарта IEC С19 1 WAPRZZAS1
Предохранитель 0314 015.VXP 15A 250VAC 6.3x32мм Littlefuse 2 WAPOZB15PAT
Провод измерительный 1,2 м с разъёмами «банан» чёрный 1 кВ 2 WAPRZ1X2BLBB2X5
Футляр L5 1 WAFUTL5

Дополнительная комплектация:

  Индекс
Адаптер - переходник стандарта IEC C6/C13 WAADAPATIEC1
Адаптер PAT-16F1 WAADAPAT16F1
Адаптер PAT-16P WAADAPAT16P
Адаптер PAT-16PR WAADAPAT16PR
Адаптер PAT-32CPR WAADAPAT32CPR
Адаптер PAT-32F1 WAADAPAT32F1
Адаптер PAT-32P WAADAPAT32P
Адаптер PAT-32PR WAADAPAT32PR
Зажим «Крокодил» изолированный Кельвина К06 WAKROKELK06
Зажим «Крокодил» изолированный голубой K02 WAKROBU20K02
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Зажим «Крокодил» изолированный черный K01 WAKROBL20K01
Зонд-щетка с разъемом «банан» WASONSZ1
Кабель - адаптер Shuko/IEC (для тестирования удлинителей) WAADAPATIEC2
Кабель двухпроводный 1,2 м U1/I1 WAPRZ1X2DZBB1
Наклейки FAIL (рулон – 50 шт. наклеек) WANAKNSPR
Наклейки PASS (рулон – 50 шт. наклеек) #
Наклейки с штрих-кодами (рулон – 100 шт. наклеек) WANAKKODPAS
Принтер отчётов/кодов USB портативный WAADAD1
Сканер штрих-кода WAADACK1
Все аксессуары

Назначение и область применения:

PAT-806 – цифровой измеритель токов утечки и параметров безопасности электрических приборов в различных сферах применения, как в промышленности (сверлильные, точильно-шлифовальные станки), так и в бытовых условиях (холодильник, эл.печь).

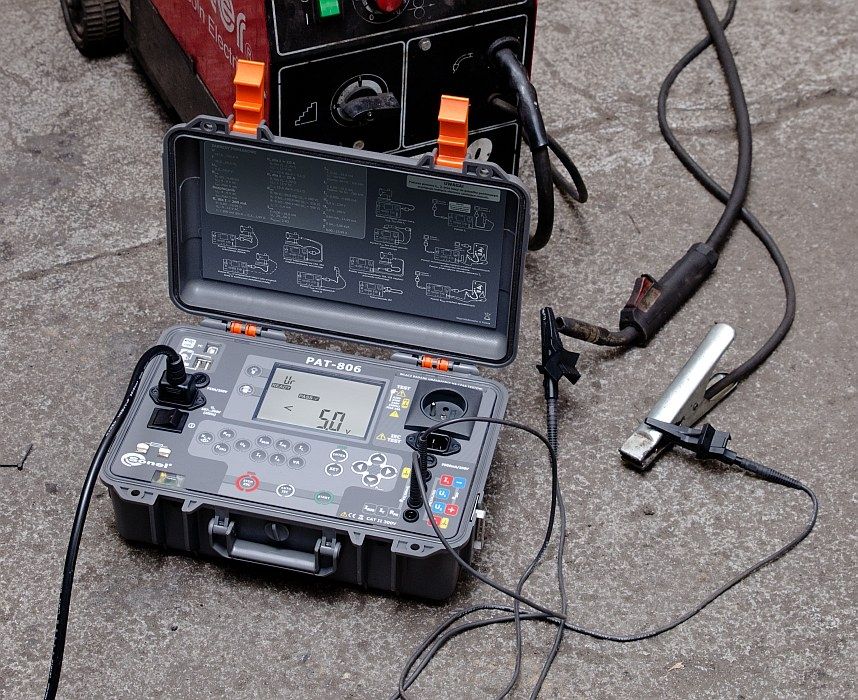

Основным критерием данного прибора, что непосредственно его отличает от других моделей серии PAT, является возможность диагностировать техническое состояние сварочного оборудования и их соответствия требованиям ГОСТ Р МЭК 60974-4-2014 «Оборудование для дуговой сварки. Часть 4. Периодическая проверка и испытание.»





Развернуть таблицу сравнения



Измерение PAT-820 PAT-815 PAT-806
Измерение сопротивления током 200 мА, 10 А, 25 А + + +
Измерение сопротивления изоляции напряжением 100 В, 250 В и 500 В + + +
Измерение тока утечки замещения ISUB + + +
Измерение тока утечки в защитном проводнике IPE + + +
Измерение дифференциального тока утечки ΔI + + +
Измерение тока утечки прикосновения IT + + +
Измерение мощности P, S и потребляемого тока + + +
Измерение напряжения и частоты сети + + +
Измерение параметров УЗО + + -
Тест сетевого провода стандарта IEC + + +
Flash Test + - -
Измерение сопротивления цепи L-N - - +
Измерение тока с помощью клещей + + -
Память/ПК +/USB +/USB +/USB
База измерений устройств Пользователя + + -
Сварочное оборудование
Измерение номинального напряжения (без нагрузки) сварочного аппарата - - +
Измерение тока утечки IL сварочной цепи - - +
Измерение тока утечки первичной цепи - - +
Автоматическое измерение сопротивление изоляции. - - +



Дополнительные виды:




Гарантия: 36 месяцев
Класс защиты: II 300В
Температурный диапазон: 0...+40 °C
Габариты ШxВxГ: 330 × 235 × 120мм
Масса: около 5,0 кг
Индекс: WMPLPAT806
