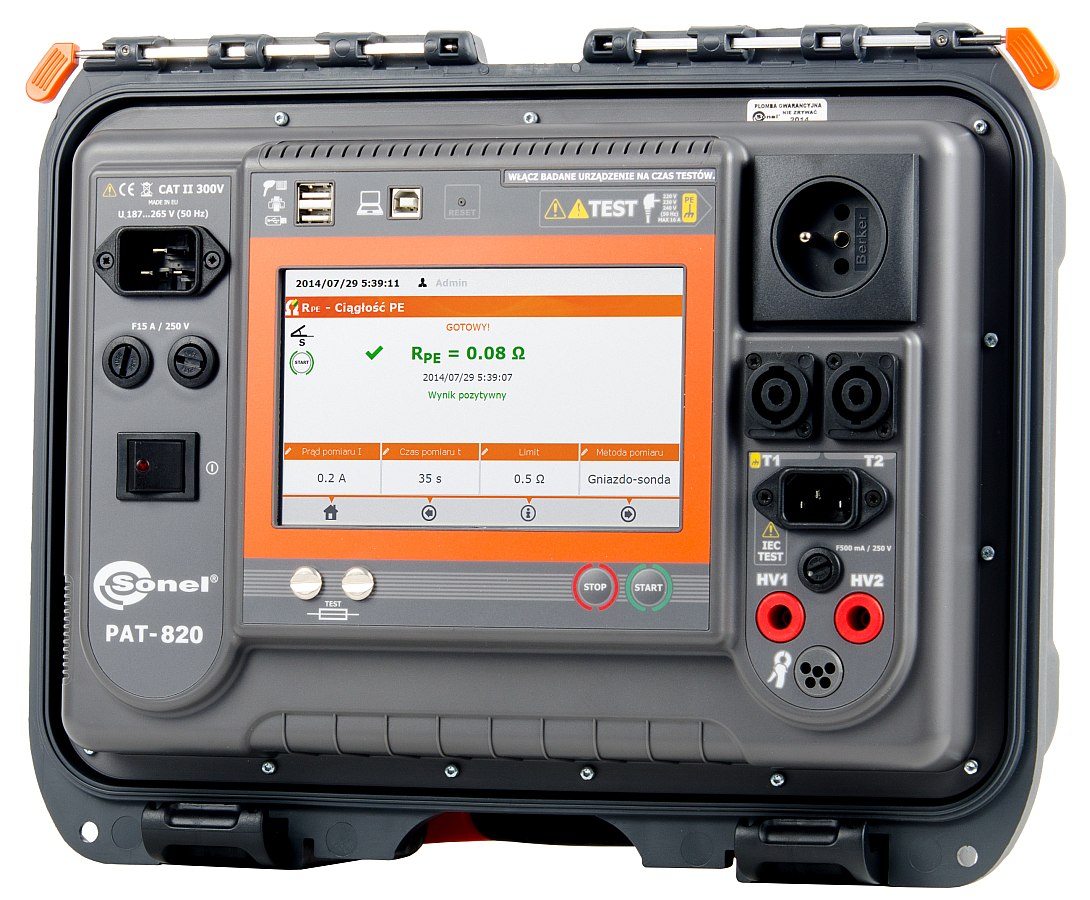

PAT-820 СИСТЕМА КОНТРОЛЯ ТОКОВ УТЕЧКИ И ПАРАМЕТРОВ БЕЗОПАСНОСТИ ЭЛЕКТРИЧЕСКИХ ПРИБОРОВ



Функциональные возможности:

  • измерение напряжения L-N и частоты сети;
  • измерение активной P и полной S мощностей, коэффициента мощности PF и тока;
  • измерение сопротивления изоляции напряжением: 100В, 250В и 500В;
  • измерение сопротивления (целостности) защитного проводника синусоидальными токами: 200мА, 10А и 25А;
  • измерения токов утечки:
    • замещения ISB – измерение малым напряжением 25В…50В с сопротивлением измерительной цепи 2кОм;
    • прикосновения IT;
    • в защитном проводнике IPE;
    • дифференциальный ΔIУТ – ограниченный разностью токов между L и N.
  • измерение параметров УЗО (RCD);
  • тест сетевого провода IEC – проверка отсутствия обрыва и КЗ между жилами, а также соответствия фазировки L-L и N-N в присоединение сетевого кабеля;
  • FLASH Test – проверка прочности изоляции напряжением 1500В или 3000В;
  • программируемый автоматический режим измерения;
  • сохранение результатов в память и передача данных на ПК;
  • совместим с ПО «SONEL Reader».

Стандартная комплектация:

  Количество Индекс
Зонд острый с разъемом «банан» красный 5кВ 2 WASONREOGB2
Кабель последовательного интерфейса USB 1 WAPRZUSB
Кабель сетевой стандарта IEC С19 1 WAPRZZAS1
Предохранитель 0314 015.VXP 15A 250VAC 6.3x32мм Littlefuse 2 WAPOZB15PAT
Провод измерительный 1,8 м с контактом SP-4 1 WAPRZ1X8ORKS
Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный 2 WAPRZ1X8REBB

Дополнительная комплектация:

  Индекс
Адаптер - переходник стандарта IEC C6/C13 WAADAPATIEC1
Адаптер PAT-16F1 WAADAPAT16F1
Адаптер PAT-16P WAADAPAT16P
Адаптер PAT-16PR WAADAPAT16PR
Адаптер PAT-32CPR WAADAPAT32CPR
Адаптер PAT-32F1 WAADAPAT32F1
Адаптер PAT-32P WAADAPAT32P
Бумажная лента (наклейка) для принтера D2 Sato WANAKD2
Зажим «Крокодил» изолированный голубой K02 WAKROBU20K02
Зажим «Крокодил» изолированный красный K02 WAKRORE20K02
Зонд Кельвина одноконтактный WASONSPGB1
Зонд острый с разъёмом «банан» красный WASONREOGB1
Зонд-щетка с разъемом «банан» WASONSZ1
Кабель - адаптер Shuko/IEC (для тестирования удлинителей) WAADAPATIEC2
Кабель двухжильный 1,5 м с разъёмами «банан»/PAT WAPRZ1X5DZBB
Кабель двухпроводный 2,1 м с разъемами «банан»/IEC C13 WAPRZ2X1DZIECB
Клещи измерительные C-3 WACEGC3OKR
Принтер отчётов/кодов USB портативный D2 Sato WAADAD2
Сканер штрих-кода 2D WAADACK2D
Все аксессуары

Назначение и область применения:

PAT-820 – цифровой измеритель, предназначен для диагностики и анализа электробезопасности электрооборудования, применяемого как в промышленной индустрии (токарные, фрезерные станки и т.д.), так и в бытовых условиях (стиральные, посудомоечные машины).

Уникальность PAT-820 заключается в том, что в отличие от измеряемых параметров электробезопасности, таких как сопротивление изоляции, сопротивления защитных проводников, параметров устройств дифференциального отключения (RCD), различных видов токов утечки используемого оборудования, есть функция FlashTest (проверка прочности изоляции), что позволяет заблаговременно предупредить аварийные ситуации, а также причинение вреда здоровью Пользователю электрооборудования.




Развернуть таблицу сравнения



Измерение PAT-820 PAT-815 PAT-806
Измерение сопротивления током 200 мА, 10 А, 25 А + + +
Измерение сопротивления изоляции напряжением 100 В, 250 В и 500 В + + +
Измерение тока утечки замещения ISUB + + +
Измерение тока утечки в защитном проводнике IPE + + +
Измерение дифференциального тока утечки ΔI + + +
Измерение тока утечки прикосновения IT + + +
Измерение мощности P, S и потребляемого тока + + +
Измерение напряжения и частоты сети + + +
Измерение параметров УЗО + + -
Тест сетевого провода стандарта IEC + + +
Flash Test + - -
Измерение сопротивления цепи L-N - - +
Измерение тока с помощью клещей + + -
Память/ПК +/USB +/USB +/USB
База измерений устройств Пользователя + + -
Сварочное оборудование
Измерение номинального напряжения (без нагрузки) сварочного аппарата - - +
Измерение тока утечки IL сварочной цепи - - +
Измерение тока утечки первичной цепи - - +
Автоматическое измерение сопротивление изоляции. - - +




Гарантия: 36 месяцев
Класс защиты: II 300В
Температурный диапазон:  -10...+50 °c
Габариты ШxВxГ: 390×305×175 мм
Масса: около 5,7 кг
Индекс: WMPLPAT820
