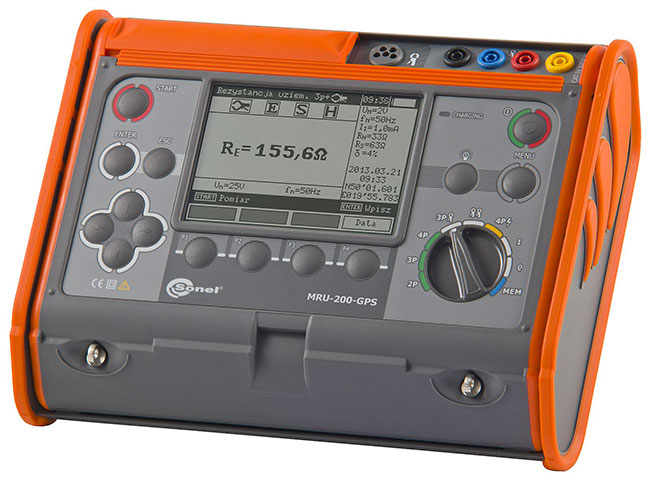

MRU-200-GPS Измеритель параметров заземляющих устройств



Функциональные возможности:

  • измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
  • измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
  • измерение сопротивления многоэлементных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей С-3);
  • измерение сопротивления заземляющих устройств методом двух клещей (С-3 и N-1);
  • измерение сопротивления молниезащит по четырехполюсной схеме импульсным методом (форма сигнала 4/10 мкс, 8/20 мкс, 10/350 мкс);
  • измерение сопротивления заземляющих устройств опор ВЛ с помощью адаптера ERP-1;
  • измерение удельного сопротивления грунта методом Веннера;
  • измерение сопротивления контактных соединений заземляющих, защитных проводников и проводников системы уравнивания потенциалов Rcont током ±200 мА разрешением 0,001 Ом;
  • измерение напряжения помех;
  • измерение сопротивления измерительных зондов;

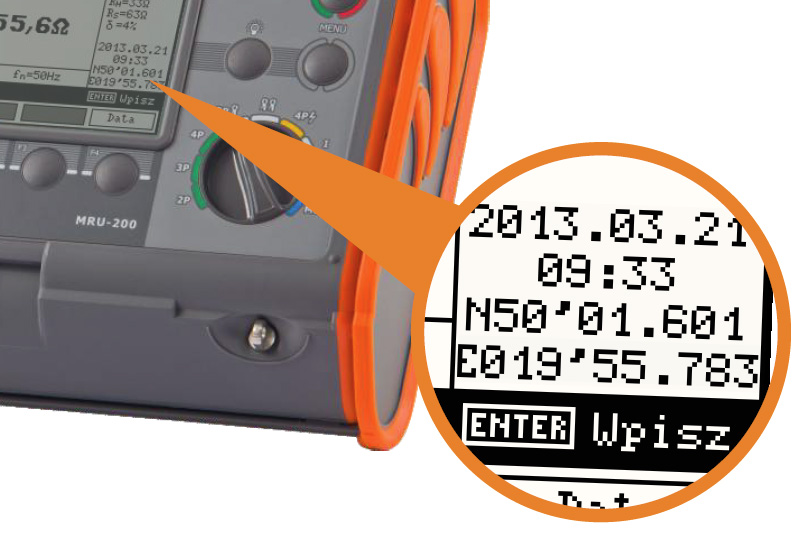

  • встроенный GPS-приемник — запись координат местоположения проведения измерений;
  • автоматический расчет дополнительной погрешности, вызванной сопротивлением измерительных зондов;
  • сохранение результатов измерений в память;
  • передача данных на ПК по USB или с использованием беспроводного интерфейса OR-1;
  • совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0;

Стандартная комплектация:

  Количество Индекс
Аккумуляторная батарея NiMH SONEL-07 4,8V 1 WAAKU07
Адаптер автомобильный (12В) 1 WAPRZLAD12SAM
Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02
Зажим «Крокодил» изолированный черный K01 1 WAKROBL20K01
Зажим специальный типа «струбцина» с разъемом «банан» 1 WAZACIMA1
Зарядное устройство для аккумуляторов Z7, модель SYS1319-3012 1 WAZASZ7
Зонд измерительный для забивки в грунт 30 см 4 WASONG30
Кабель последовательного интерфейса USB 1 WAPRZUSB
Кабель сетевой 1 WAPRZLAD230
Клещи измерительные C-3 1 WACEGC3OKR
Комплект ремней «Свободные руки» 1 WAPOZSZEKRU
Провод измерительный 1,2 м с разъемами «банан» красный 1 WAPRZ1X2REBB
Провод измерительный 2,2 м с разъемами «банан» черный 1 WAPRZ2X2BLBB
Провод измерительный 25 м на катушке с разъёмами «банан» голубой 1 WAPRZ025BUBBSZ
Провод измерительный 25 м на катушке с разъемами «банан» красный 1 WAPRZ025REBBSZ
Провод измерительный 50 м на катушке экранированный с разъемами «банан» желтый 1 WAPRZ050YEBBSZE
Футляр L2 1 WAFUTL2

Дополнительная комплектация:

  Индекс
Адаптер ERP-1 WAADAERP1V2
Беспроводной интерфейс OR-1 (USB) v2 #
Зонд измерительный для забивки в грунт 80 см WASONG80
Зонд острый с разъёмом «банан» красный WASONREOGB1
Катушка для намотки измерительного провода WAPOZSZP1
Клещи гибкие F-1 WACEGF1OKR
Клещи гибкие F-2 WACEGF2OKR
Клещи гибкие F-3 WACEGF3OKR
Клещи передающие N-1 WACEGN1BB
Комплект измерительных проводов 2 м с разъемами «банан» WAPRZ002DZBB
Отсек для батареек LR14 WAPOJ1
Провод измерительный 100 м на катушке с разъёмами «банан» желтый WAPRZ100YEBBSZ
Провод измерительный 200 м на катушке с разъёмами «банан» желтый WAPRZ200YEBBSZ
Провод измерительный 75 м на катушке с разъёмами «банан» желтый WAPRZ075YEBBSZ
Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» #
Футляр для двух зондов 80 см WAFUTL3
Все аксессуары

Назначение и область применения:

MRU-200-GPS – это многофункциональный измеритель параметров заземляющих устройств и молниезащит. Прибор позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей),что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов. Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность gолученных результатов).

Для определения характеристик молниезащит в MRU-200-GPS используется импульсный метод измерения сопротивления, с возможностью выбора формы сигнала (4/10мкс, 8/20 мкс, 10/350 мкс). В недавнем  времени добавлена функция измерения заземляющих устройств опор ВЛ с помощью адаптера ERP-1.

Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.



Развернуть таблицу сравнения

Измерение MRU-20 TE-30 MRU-120 MRU-200-GPS/MRU-200
2p/Rcont +/+ +/+ +/+ +/+
3p + + + +
3p+клещи - +* + +
4p - + + +
ρ - +* + +
Клещи+клещи - +* +* +*
4p импульс - - - +
I утечки - - - +

Rизм, Ом – минимальное измеряемое сопротивление
заземляющих устройств согласно ГОСТ Р МЭК 61557-5

0,50 0,53 0,30 0,10
Память/ПК -

+
USB

+
USB
OR-1
+
USB
OR-1 (USB) V2
  • 2p/Rcont – двухполюсное измерение сопротивления/ проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Во втором случае производится предварительная компенсация измерительных проводников, что позволяет значительно увеличить точность измерения.
  • Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
  • 4p импульс - импульсный метод предназначен для измерения динамического сопротивления молниезащит.
  • I утечки – измерение тока утечки. Для измерения необходимо использовать клещи C-3
* Требуется дополнительная комплектация


Дополнительные виды:



Видео руководство:




Гарантия: 36 месяцев
Номер в Госреестре: 41925-09
Класс защиты: III 600 В согласно EN 61010-1, IP54
Температурный диапазон: -10...+50 °C
Габариты ШxВxГ: 288×223×75 мм
Масса: около 2 кг
Индекс: WMPLMRU200GPS
