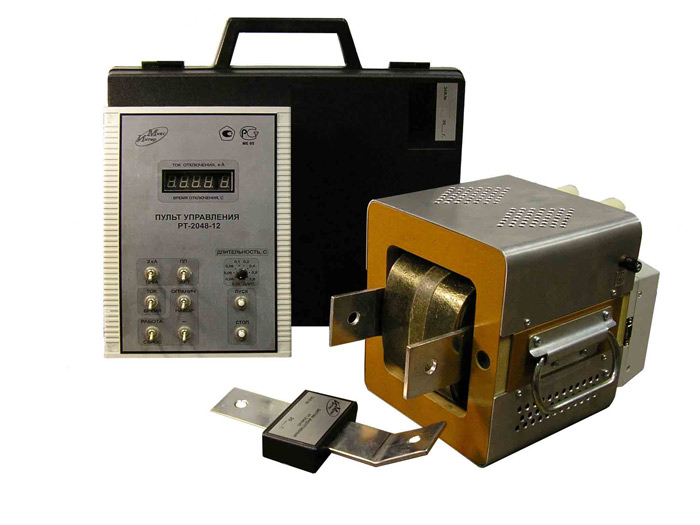

РТ-2048-12 Комплект нагрузочный измерительный с регулятором (на токи 100 - 12000А)


Комплект нагрузочный измерительный с регулятором тока РТ-2048-12, ТУ 4224-001-46964690-2005 (в дальнейшем тексте – Комплект) предназначен для испытания АВ с номинальным током расцепителя от 50 до 1000 А - для электромагнитного расцепителя, и до 4000 А - для теплового расцепителя. Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Комплект представляет собой переносной прибор и состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-12), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Комплект зарегистрирован в Госреестре РФ (сертификат об утверждении типа средств измерения RU.C.34.541.А № 65693) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения и регулирования силы тока 100-12000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме0.02-1.6 C
Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C
Относительная погрешность измерения длтельности протекания испытательного тока и времени отклонения АВ,не более +/- 5 %
Напряжение питающей сети 220+/-22 или 380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 12 kА 300 A
Мощность потребляемая комплектом:
в кратковременном режиме (I max = 12 kA), не более 120 kBa
в длительном режиме (I max = 6 kA), не более 30 kBa
в длительном режиме (I max = 1000 A), не более 6 kBa
Габаритные размеры и масса БС:
длина350 мм
ширина220 мм
высота220 мм
масса28 кг
Габаритные размеры и масса ПУ в дипломате:
длина 405 мм
ширина 370 мм
высота 75 мм
масса 2 кг
Габаритные размеры и масса датчика индуктивного (ДИ):
длина 230 мм
ширина 140 мм
высота 45 мм
масса 1,5 кг

Стандартная комплектация:

  • блок силовой;
  • пульт управления;
  • кабель соединительный;
  • токопроводы сечением 240 мм длиной 0,85 м – 2 шт.;
  • кабели секундомерные – 2 шт.;
  • формуляр;
  • руководство по эксплуатации;
