§ 2.3. Неразветвленные и разветвленные электрические цепи

Главная // .. // § 2.3. Неразветвленные и разветвленные электрические цепи
§ 2.3. Неразветвленные и разветвленные электрические цепи. Электрические цепи подразделяют на неразветвленные и разветвленные. На рис. 2.1, а представлена схема простейшей неразветвленной цепи. Во всех элементах ее течет один и тот же ток. Простейшая разветвленная цепь изображена на рис. 2.4, а; в ней имеются три ветви и два узла. В каждой ветви течет свой ток. Ветвь можно определить как участок цепи, образованный последовательно соединенными элементами (через которые течет одинаковый ток) и заключенный между двумя узлами. В свою очередь, узел — это точка цепи, в которой сходятся не менее трех ветвей. Если в месте ~ пересечения двух линий на электрической схеме поставлена точка (рис. 2.4, б), то в этом месте есть электрическое соединение двух линий, в противном случае (рис. 2.4, В) его нет.

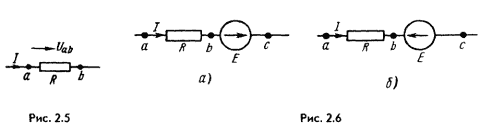

неразветвленные и разветвленные электрические цепи


Кроме термина «узел» иногда используют термин «устранимый узел». Под устранимым узлом понимают точку в которой соединены Два последовательных сопротивления (рис . 2.4. г ). Этим понятием пользуются при введении данных в ЭВМ о значении и характере сопротивлений.
