§ 2.24. Перенос источников ЭДС и источников тока.

Рис. 2.28

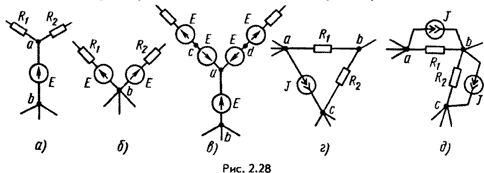

На участке цепи рис. 2.28, а между узлами а и b имеется источник ЭДС Е. Этот источник можно перенести в ветви 1 и 2, а узел а устранить и в результате получить участок на рис. 2.28, б. Эквивалентный переход поясняется рис. 2.28, в. Точки с, d, b имеют одинаковый потенциал и потому могут быть объединены в одну точку b.

Участок abc на рис. 2.28, г, между крайними точками a и с которого включен источник тока, может быть заменен участком рис. 2.28, д, отличающимся от участка рис. 2.28, г тем, что источник тока между точками а и с заменен на два источника, присоединенных параллельно R1 и R2. Эквивалентность замены следует из неизменности значений токов в каждом из узлов. Ток в узле b не изменился, так как в этот узел добавили и вычли ток J. Практически источники переносят при преобразованиях схем с целью их упрощения и при записи уравнений по методу контурных токов и узловых потенциалов в матрично-тоиологической форме записи (см. § 2.33).
