§ 2.12. Метод пропорциональных величин

Главная // .. // § 2.12. Метод пропорциональных величин

§ 2.12. Метод пропорциональных величин. Согласно методу пропорциональных величин, в самой удаленной от источника ЭДС ветви схемы (исходной ветви) произвольно задаемся некоторым током, например током в 1 А. Далее, продвигаясь к входным зажимам, находим токи в ветвях и напряжения на различных участках схемы. В результате расчета получим значение напряжения Umn схемы и токов в ветвях, если бы в исходной ветви протекал ток в 1 А.

Так как найденное значение напряжения Umn в общем случае не равно ЭДС источника, то следует во всех ветвях изменить токи, умножив их на коэффициент, равный отношению ЭДС источника к найденному значению напряжения в начале схемы.

Метод пропорциональных величин, если рассматривать его обособленно от других методов, применим для расчета цепей, состоящих только из последовательно и параллельно соединенных сопротивлений и при наличии в схеме одного источника.

Однако этот метод можно использовать и совместно с другими методами (преобразование треугольника в звезду, метод наложения и т. п.), которые рассмотрены далее.

Рис. 2.11

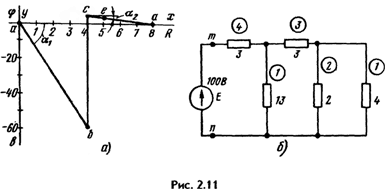

Пример 12. Найти токи в ветвях схемы рис. 2.11, б методом пропорциональных величин. Сопротивления схемы даны в омах.

Решение. Задаемся током в ветви с сопротивлением 4 Ом, равным 1 А, и подсчитываем токи в остальных ветвях (числовые значения токов обведены на рисунке кружками). Напряжение между точками m и n равно 1·4 + 3·3 + 4·3 = 25 В. Так как ЭДС Е = 100 В, все токи следует умножить на коэффициент k = 100/25 = 4.
