Электроустановки по условиям электробезопасности разделяются на электроустановки напряжением выше 1000 В и электроустановки напряжением до 1000 В. Для электроустановок зданий и сооружений напряжением до 1000 В приняты следующие обозначения:
Система TN — питающие сети системы TN имеют непосредственно присоединенную к земле точку. Открытые проводящие части электроустановки присоединяются к этой точке посредством нулевых защитных проводников.
В зависимости от устройства нулевого рабочего и нулевого защитного проводников различают следующие три типа системы TN:
Система TN-S — система TN, в которой нулевой защитный и нулевой рабочий проводники разделены на всем ее протяжении;
Система TN-C-S — система TN, в которой функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике в какой-то ее части, начиная от источника питания;
Система TN-C — система TN, в которой нулевой защитный и нулевой рабочий проводники совмещены в одном проводнике на всем ее протяжении;
Система TT — питающая сеть системы TT имеет точку, непосредственно связанную с землей, а открытые проводящие части электроустановки присоединены к заземлителю, электрически независимому от заземлителя нейтрали источника питания.
Система IT — питающая сеть системы IT не имеет непосредственной связи токоведущих частей с землей, а открытые проводящие части электроустановки заземлены.

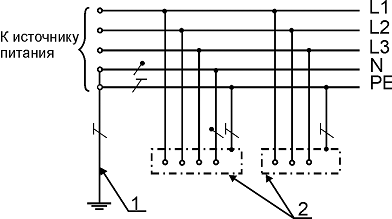

Система ТN-S (нулевой рабочий и нулевой защитный проводники работают раздельно)
1 — заземление источника питания;
2 — открытые проводящие части

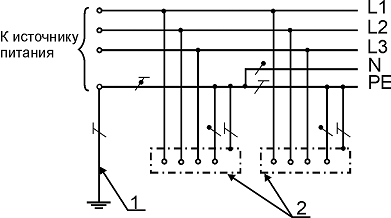

Система TN-С-S (в части сети нулевые рабочий и защитный проводники объединены)
1 — заземление источника питания;
2 — открытые проводящие части

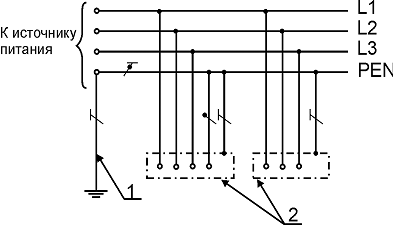

Система TN-С (нулевые рабочий и защитный проводники объединены по всей сети)
1 — заземление источника питания;
2 — открытые проводящие части

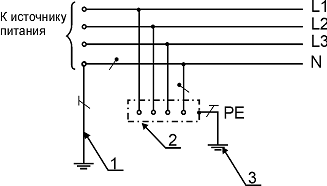

Система TT
1 — заземление источника питания;
2 — открытые проводящие части
3 — заземление корпусов оборудования

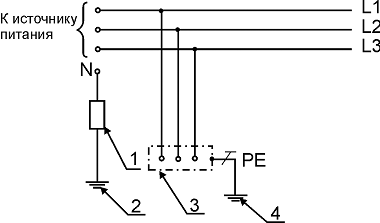

Система IT
1 — сопротивление;
2 — заземление источника питания;
3 — открытые проводящие части;
4 — заземление корпусов оборудования
|
