Характеристики срабатывания
Согласно конкретным применениям, автоматические выключатели
различного типа они оснащаются соответствующими тепловыми и электромагнитными реле, которые сконструированы и настроены так, чтобы обеспечить наиболее широко используемые характеристики срабатывания согласно зависимости тока от времени.

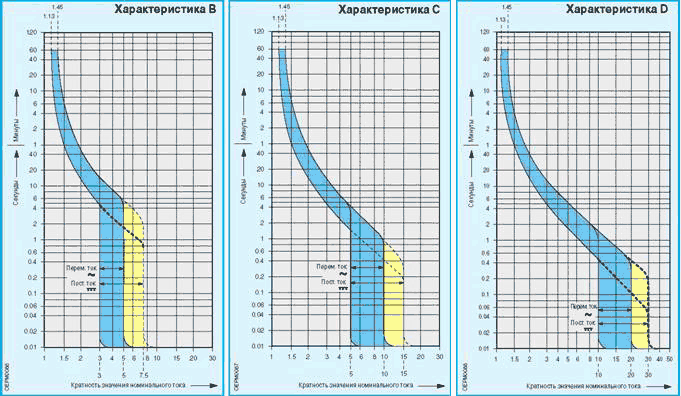

Характеристики B, C и D
Характеристики срабатывания соответствуют стандарту IEC/EN 60898.
Эти характеристики определяют выбор выключателя в зависимости от пропускной способности кабеля Iz в соответствии с IEC 60364.
Действуют следующие условия выбора:
Ib < In < Iz; If < 1,45 Iz,
где:
Ib = рабочий ток цепи
In = номинальный ток автоматического выключателя
Iz = пропускная способность кабеля
If = долговременный рабочий ток автоматического выключателя.
Автоматические выключатели с характеристикой B предназначены для защиты активных нагрузок и протяженных линий, а выключатели, имеющие характеристику C, используются для защиты цепей с активными нагрузками и небольшими индуктивными нагрузками. Выключатели с характеристикой D применяются в случае высокоиндуктивных нагрузок или нагрузок с высокими пусковыми токами.
| Характеристики срабатывания |
B |
C |
D |
| Стандарт |
IEC/EN 60898 |
IEC/EN 60898 |
IEC/EN 60898 |
| Номинальный ток |
6…63A |
0.5…125A |
0.5…100A |
| Тепловой расцепитель |
|
|
|
| Ток контроля: |
|
|
|
| Неотключающий ток Inf |
1,13In |
1,13In |
1,13In |
| время несрабатывания, ч |
>1 |
>1 (до 63A) |
> 2 (> 63A) |
| ток срабатывания If |
1,45In |
1,45In |
1,45In |
| время срабатывания, ч |
< 1 |
< 1 (до 63A) |
< 2 (> 63A) |
| Электромагнитный расцепитель |
|
|
|
| Ток контроля: |
|
|
|
| Неотключающий ток Im1 |
3In |
5In |
10In |
| время несрабатывания, c |
>0,1 |
>0,1 |
> 0,15 |
| ток срабатывания Im2 |
5In |
10In |
20In |
| время срабатывания, c |
< 0,1 |
< 0,1 |
< 0,15 |
|
