Для измерений используется измеритель сопротивления заземляющих устройств, молниезащиты, проводников присоединения к земле и выравнивания потенциалов MRU-100 (MRU-101). При производстве измерений в качестве вспомогательных электродов применяют неокрашенные стальные стержни длиной 0,8 м. Для присоединения заземлителя и электродов к прибору используют гибкие медные изолированные провода на катушках с соответствующими разъемами типа «банан» из стандартной комплектации.
Измерительные электроды следует устанавливать вне заземляющего устройства на территории, свободной от линий электропередач и подземных коммуникаций (трубопроводы, кабели с металлической оболочкой и броней и прочие металлоконструкции, имеющие связь с испытуемым заземлителем), т.к. их влияние приводит к искажению результатов измерения.
Основная погрешность измерения обусловлена взаимным влиянием измерительных электродов и заземлителя. В зависимости от конфигурации и размеров ЗУ, близкое к действительному значение сопротивления может быть получено при определенном соотношении расстояний от испытуемого заземлителя до электродов.
В качестве размера ЗУ ( D ) следует принимать:
- для сложных заземлителей (заземляющей сетки, контура и заземляющей сетки, контура с вертикальными электродами) – длину большей диагонали;
- для заземлителей из одиночной горизонтальной полосы или полосы, объединяющей вертикальные электроды (гребенка) – длину полосы;
- для глубинного заземлителя (к глубинным заземлителям относятся электроды длиной 30 и 50 м) – длину глубинного электрода.
Измерительные электроды рекомендуется размещать на одной линии: токовый электрод RH на расстоянии rзт ≥ 5D от края заземляющего устройства, а потенциальный RS на расстоянии rзп = 0,5 rзт.;
где: rзт - расстояние заземлитель-токовый электрод;
rзп - расстояние заземлитель-потенциальный электрод.
Если характерные особенности территории вокруг ЗУ таковы, что разместить измерительные электроды в соответствии указанными выше требованиями не представляется возможным, то измерения производят следующим методом.
Токовый электрод следует разместить на расстоянии rзт ≥ 3D. Потенциальный электрод размещается последовательно на расстоянии rзп, равном 0,1 rзт; 0,2 rзт; 0,3 rзт; 0,4 rзт; 0,5 rзт; 0,6 rзт; 0,7 rзт; 0,8 rзт; 0,9 rзт, и производится измерение значений сопротивления. Далее строится кривая зависимости значения сопротивления от расстояния rзп. Если кривая монотонно возрастает и имеет в средней части горизонтальный участок (как показано на рис. 2), за истинное значение сопротивления принимается значение при rзп = 0,5 rзт. Если кривая немонотонная, что является следствием влияния различных коммуникаций (подземных и надземных), измерения повторяются при расположении электродов в другом направлении от ЗУ.
а)
б)

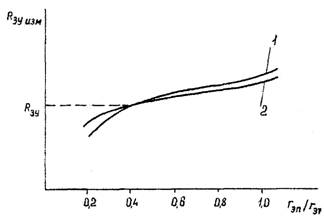

Рис. 2. Зависимость измеренного сопротивления от расстояния потенциального
электрода до токового:
а - при достаточном удалении токового электрода;
б - при недостаточном удалении токового электрода;
1 - кривая при rзт = 3D; 2 - кривая при rзт = 2D
Если кривая сопротивления плавно возрастает, но не имеет горизонтального участка (разница сопротивлений, измеренных при rзп = 0,4 rзт и rзп = 0,6 rзт, превышает более чем на 10% значение, измеренное при rзп = 0,5 rзт) и отсутствует возможность перемещения токового электрода на большее расстояние, возможен следующий выход.
Проводятся две серии измерений при rзт = 2D и rзт = 3D. Кривые наносятся на один график. Точка пересечения кривых принимается за истинное значение сопротивления заземлителя.
При использовании приборов М-416, ЭКЗ-01, ЭКО-200, АНЧ-3 кривые могут не пересечься. В этом случае рекомендуется использовать приборы MRU-100, MRU-101.
Для заземляющих устройств КТП, опор ВЛ, повторных заземлителей нулевого провода и других ЗУ с незначительными размерами удовлетворительные результаты измерений могут быть получены при расположении электродов по следующим схемам.

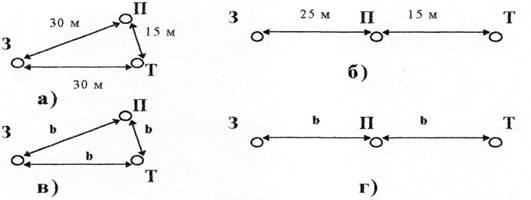

Рис. 3. Схема расположения электродов при измерении сопротивления
одиночных вертикальных заземлений.
а), в) - двухлучевая, б), г) - однолучевая.
| Минимальное расстояние измерительных электродов от ЗУ при схемах измерения |
| однолучевой |
двухлучевой |
| rзт = 40 м; rзп = 25 м |
rзт = rзп =30 м; rпт = 15 м |
![Схема расположения электродов при измерении сопротивления сложных заземлителей и одиночных горизонтальных полос [ а) двухлучевая, б) однолучевая ]](/common/img/article/sheme-measurements/sheme_05.jpg)

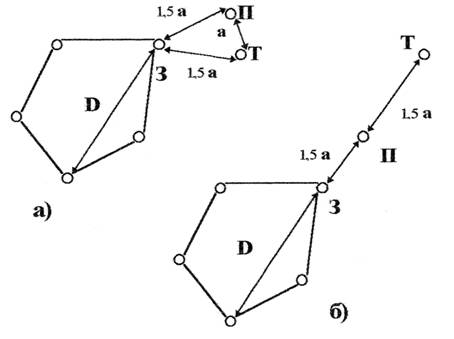

Рис. 4. Схема расположения электродов при измерении сопротивления сложных заземлителей и одиночных горизонтальных полос [ а) двухлучевая, б) однолучевая ].
| Размер ЗУ (D) |
Минимальное расстояние измерительных электродов от ЗУ при схемах измерения |
| однолучевой |
двухлучевой |
| Более 40 м |
rзт = 3 D; rзп = 1,5 D |
rзт = rзп =1,5 D; rпт = D |
| 40 м > D > 10 м |
rзт = 120 м; rзп = 60 м |
rзт = rзп =60 м; rпт = 40 м |
| D < 10 м |
rзт = 60 м; rзп = 30 м |
rзт = rзп =30 м; rпт = 20 м |
При проведении измерений на территориях с развитыми подземными коммуникациями измерения проводят как по двухлучевой, так и по однолучевой схемам. Если результаты измерений отличаются не более чем на 20%, то измерения заканчивают, принимая в качестве достоверного больший результат. В противном случае, замеры повторяют, изменив направление расположения электродов или пропорционально увеличив все расстояния в схеме в 1,5 – 2 раза.
На точность измерений могут оказывать существенное влияние посторонние токи в земле (токи, обусловленные рабочим режимом электроустановки, блуждающие токи). Перед измерением, при отключенном источнике измерительного тока, проверить напряжения между заземлителем и потенциальным электродом. При наличии напряжения (в MRU «шум» < 24 В), если невозможно отключить электроустановку, которая служит источником посторонних токов в земле, принять меры к уменьшению этого влияния:
- для измерений использовать прибор, в котором предусмотрена отстройка по частоте (в MRU измерение проводится током 225 мА на частоте 128 Гц);
- изменить направление разноса измерительных электродов.
Измерение сопротивления заземлителей опор ВЛ без отсоединения грозозащитного троса выполняется методами, изложенными в РД 153-34.0-20.525-00 «Методические указания по контролю состояния заземляющих устройств электроустановок». В MRU имеется возможность измерения сопротивления заземляющих устройств и многократных заземлителей без их разъединения при помощи токоизмерительных клещей.
|
