3.2. Колебания напряжения

3.2. Колебания напряжения

Колебания напряжения вызываются резким изменением нагрузки на рассматриваемом участке электрической сети, например, включением асинхронного двигателя с большой кратностью пускового тока, технологическими установками с быстропеременным режимом работы, сопровождающимися толчками активной и реактивной мощности — такими как, привод реверсивных прокатных станов, дуговые сталеплавильные печи, сварочные аппараты и т.п.

Колебания напряжения характеризуются двумя показателями :
— размахом изменения напряжения;
— дозой фликера.

Размах изменения напряжения Ut вычисляют по формуле, %

Колебания напряжения (3.4)

где Ui , Ui+1 — значения следующих один за другим экстремумов (или экстремума и горизонтального участка) огибающей среднеквадратичных значений напряжения, в соответствии с рис.3.1.

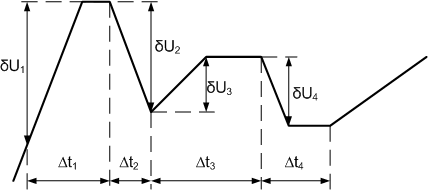

Колебания напряжения

Рис.3.1 Колебания напряжения

Частота повторения изменений напряжения FUt , (1/с, 1/мин) определяется по выражению:

Колебания напряжения (3.5)

где m — число изменений напряжения за время Т;
Т — интервал времени измерения, принимаемый равным 10 мин.

Если два изменения напряжения происходят с интервалом менее 30 мс, то их рассматривают как одно .
Интервал времени между изменениями напряжения равен:

Колебания напряжения (3.6)

Оценка допустимости размахов изменения напряжения (колебаний напряжения) осуществляется с помощью кривых зависимости допустимых размахов колебаний от частоты повторений изменений напряжения или интервала времени между последующими изменениями напряжения.

КЭ в точке общего присоединения при периодических колебаниях напряжения, имеющих форму меандра (прямоугольную) (см. рис 3.2) считают соответствующим требованиям стандарта, если измеренное значение размаха изменений напряжения не превышает значений, определяемых по кривым рис. 3.2 для соответствующей частоты повторения изменений напряжения FUt , или интервала между изменениями напряжения ti,i+1 .

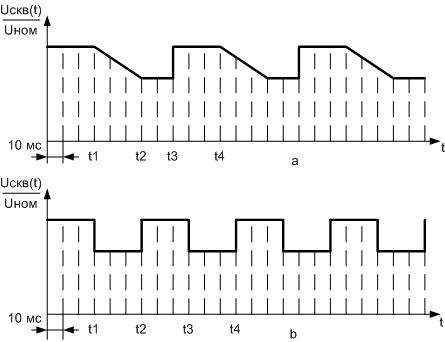

Колебания напряжения произвольной формы (а) и имеющие форму меандра(б)

Рис.3.2 Колебания напряжения произвольной формы (а) и имеющие форму меандра(б)

Предельно допустимое значение суммы установившегося отклонения напряжения Uy и размаха изменений напряжения Ut в точках присоединения к электрическим сетям напряжением 0,38 кВ равно ?10 % от номинального напряжения .

Доза фликера — это мера восприимчивости человека к воздействию колебаний светового потока, вызванных колебаниями напряжения в питающей сети, за установленный промежуток времени.

Стандартом устанавливается кратковременная ( Pst ) и длительная доза фликера ( PLt ) (кратковременную определяют на интервале времени наблюдения, равном 10 мин, длительную на интервале — 2 ч). Исходными данными для расчета являются уровни фликера, измеряемые с помощью фликерметра — прибора, в котором моделируется кривая чувствительности (амплитудно-частотная характеристика) органа зрения человека. В настоящее время в Российской Федерации началась разработка фликерметров для контроля колебаний напряжения.

КЭ по дозе фликера соответствует требованиям стандарта, если кратковременная и длительная дозы фликера, определенные путем измерения в течении 24 ч или расчета, не превышают предельно допустимых значений: для кратковременной дозы фликера — 1,38 и для длительной — 1,0 (при колебаниях напряжения с формой, отличающейся от меандра) .

Предельно допустимое значение для кратковременной дозы фликера в точках общего присоединения потребителей электроэнергии, располагающих лампами накаливания в помещениях, где требуется значительное зрительное напряжение, равно 1,0, а для длительной — 0,74, при колебаниях напряжения с формой, отличающейся от меандра.
