КЛАССИЧЕСКИЕ ПРEЕМНИКИ

Главная // Библиотека // Центр знаний // Статьи // КЛАССИЧЕСКИЕ ПРEЕМНИКИ

Начиная с 2009 года все чаще и чаще на страницах нашего каталога стали мелькать сочетание оранжевого и серого цвета. Такая цветовая гамма присуща в основном новым моделям приборов, которых за последние 2 года у SONELа появилось достаточно. Начался безвозвратный процесс ребрендинга. Вчера это были штучные модели указателей напряжения, а сегодня это целые линейки многофункциональных измерителей.

Но в этой статье мы хотели бы остановить Ваше внимание на классике SONELовского оборудования. Это бестселлеры российского рынка измерительного оборудования, а их названия все чаще становятся именами нарицательными и входят в обиход энергетиков и электриков как слова, обозначающие целые типы измерений. Но чтобы им втиснуться в плотные ряды ярких новичков — пришлось слегка подкорректировать их внешний вид, добавить современных технологий и изменить порядковый номер в модельном ряду. И вот что получилось.

В статье «ТЕСТ-ДРАЙВ MRU-200» уже упоминалось про наследственность прибора MRU-105. Но давайте внимательнее разберем отличия.

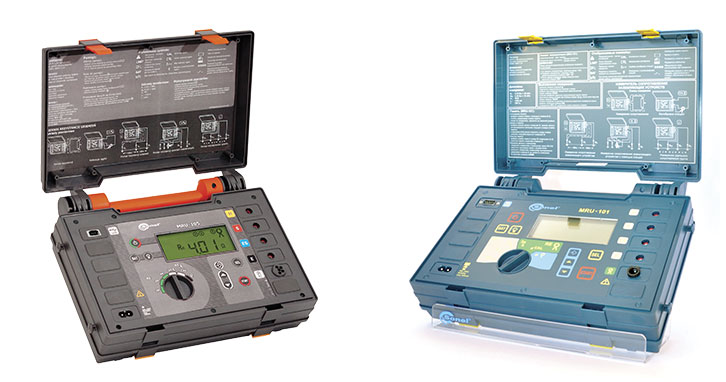

серия mru

Конечно же, первое, что бросается в глаза — это новый дизайн. Вернее цветовое решение уже привычного корпуса прибора MRU-101. Он перенял оранжево-серый окрас от новых приборов, но при этом сохранил привычное расположение органов управления. Жидкокристаллический экран, расположение гнезд подключения измерительных проводников — все осталось без изменений. Единственное что бросается в глаза — пропал разъем RS-232 (COM-порт), используемый для подключения прибора к компьютеру с последующей передачей данных памяти. Вместо него теперь USB разъем. Еще одно изменение заключается в переходе на использование новых токоизмерительных клещей C-3, а вместе с ними и замена разъема для их подключения в приборе. На этом, пожалуй, все изменения и закончились. Все технические и метрологические характеристики остались прежними. Для измерений используется переменный ток 225 мА и частотой 128 Гц. Диапазон сопротивлений от 0,01 Ом до 20 кОм. Погрешность составляет (2% и.в. +3 е.м.р.) для режима измерения без клещей и (8% и.в.+2 е.м.р.) для режима измерения с токоизмерительными клещами. Остались и привычные методы измерения: 2-х полюсный, 3-х полюсный, 3-х полюсный + токоизмерительные клещи, 4-х полюсный метод измерения, а также измерение удельного сопротивления грунта, с возможностью установки перед измерением расстояния между измерительными электродами. Все результаты можно сохранить в 300 ячеек памяти. Добавим сюда новый чехол для переноски, стандартную комплектацию от MRU-101 — и вот он новый MRU-105.

Наиболее интереснее ситуация обстоит с преемниками приборов MPI-511 и MMR-600/610. Давайте по порядку разберем каждую из моделей.

На смену многофункционального прибора MPI-511 марки SONEL в 2010 году пришла целая линейка новых измерителей: MPI-525, MPI-520, MPI-508, MPI-505, MPI-502. Но о них мы подробнее поговорим в наших следующих статьях. Сейчас же обратим внимание лишь на один — MPI-508, который стал практически полным аналогом MPI-511.

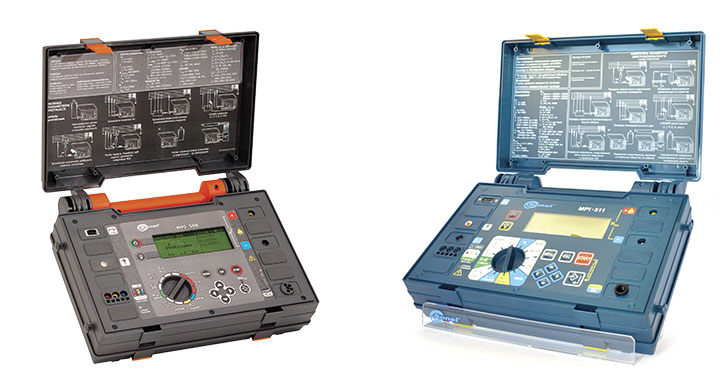

серия mpi

Как и в случае с MRU-105, MPI-508 приобрел корпус с обновленным цветовым решением. Произошла замена разъема RS-232 на USB и разъема клещей C-2 на С-3. Но в отличие от MRU-105 в 508 произошли изменения в функциональных возможностях. Теперь стала не доступна возможность измерять параметры УЗО типа В, срабатывающего по постоянному дифференциальному току. Но если рассмотреть процентное соотношение устройств защитного отключения типа В относительно двух других типов (АС и А), то потеря будет невелика, а если быть точнее, то ничтожно мала. Многие производители автоматических средств защиты даже не завозят их на российский рынок, по причине низкого спроса. Второе ограничение, которое получил прибор MPI-508, был убран режим оценки сопротивления заземляющих устройств. И опять-таки потери невелики. К сожалению, данный метод измерения сопротивления заземляющих устройств не прижился у нас. Хотя как показывает практика, MPI-511 намного лучше справлялся с данной задачей, чем многие «землемеры», представленные на рынке. Но у пользователя все равно остается возможность оценки значения сопротивления ЗУ через петлю «фаза-нуль». Величина сопротивления заземляющего устройства измеряется через петлю «фаза-нуль». Источником напряжения служит фазный провод, измерительный ток зависит от величины токоограничивающего резистора. При оценке величины сопротивления заземления RU необходимо помнить о завышенных результатах измерения:

RS=RU+Rr+Rист+Rфаза

Подводя итог, можно сказать, что изменения по функциональности принципиальные, но не существенные по практическому использованию прибора. Основной набор возможностей не претерпел изменений, а соответственно и область измеряемых параметров не пострадала! Изменится стандартная комплектация, из которой будет убраны зонд для забивки в грунт и катушка с проводом 25 метров по причине отсутствия режима измерения ЗУ. Остальные наименования останутся прежними.

Ну и последний по счету, но не последний по значению прибор, сравнительный анализ которого мы затронем в данной статье — MMR-620/630. А сравнивать мы будем эти два прибора с их аналогами предыдущей линейки микроомметров — MMR-600/610. В отличие от предыдущих приборов, описанных выше, MMR-620/630 претерпели самые значимые изменения. Во-первых, был значительно расширен диапазон измеряемых сопротивлений: с привычных 200 Ом, он был увеличен до 2000 Ом.

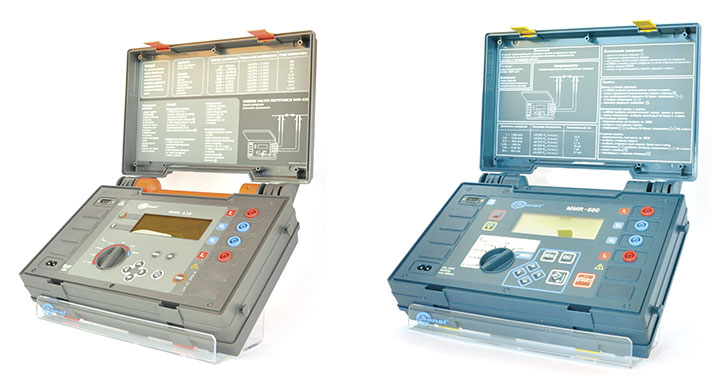

серия mmr

Основные технические характеристики MMR-620

Диапазон Разрешение Погрешность Напряжение для диапазона Рабочий ток
0...999 мкОм 1 мкОм ± (0,25% и. в. + 2 е.м.р.) 20 мВ 10 А
1,000...1,999 мОм 0,001 мОм
2,00...19,99 мОм 0,01 мОм 200 мВ
20,0...199,9 мОм 0,1 мОм 1 А
200...999 мОм 1 мОм 0,1 А
1,000...1,999 Ом 0,001 Ом
2,00...19,99 Ом 0,01 Ом 10 мА
20,0...199,9 Ом 0,1 Ом 1 мА
200...1999 Ом 1 Ом 0,1 мА


Основные технические характеристики MMR-630

Диапазон Разрешение Погрешность Напряжение для диапазона Рабочий ток
0...999,9 мкОм 0,1 мкОм ± (0,25% и. в. + 2 е.м.р.) 20 мВ 10 А
1,0000...1,9999 мОм 0,0001 мОм
2,000...19,999 мОм 0,001 мОм
20,00...199,99 мОм 0,01 мОм 1 А
200,0...999,9 мОм 0,1 мОм 0,1 А
1,0000...1,9999 Ом 0,0001 Ом
2,000...19,999 Ом 0,001 Ом 10 мА
20,00...199,99 Ом 0,01 Ом 0,1 мА
200,0...1999,9 Ом 0,1 Ом 0,1 мА

При этом, обратите внимание, погрешность измеряемых сопротивлений во ВСЕМ диапазоне осталась прежней: ± (0,25 % R + 2 е.м.р.). Такая точность измерения делает приборы серии MMR уникальными.

Но самое главное изменение заключается в разработке новой версии прошивки для микропроцессора. Это позволяет значительно увеличить стабильность измерения сопротивления обмоток мощных трансформаторов. При этом максимальное значение индуктивности составляет, как и в прежних моделях 40 Гн. Также новая версия прибора позволяет сократить время измерения в режиме NORMAL, когда весь процесс измерения разбивается на этапы зарядки-разрядки трансформатора разными значениями тока. Такой принцип измерения обеспечивает наибольшую достоверность полученных результатов и снижает возможность появления дополнительных погрешностей измерения.

На сегодняшний момент полностью завершены сертификационные испытания прибора MRU-105. На основании проведенных испытаний был выдана декларация соответствия и свидетельство об утверждении типа. Приборы MPI-508 и MMR-620/630 попали к нам чуть позже. На момент публикации статьи эти приборы получили только декларацию соответствия и находятся на этапе получения свидетельства об утверждении типа. Ориентировочно оно будет получен в конце апреля, в начале мая 2010 года.

Давайте подведем итог. Сегодня мы попытались разобраться в новых моделях приборов, которые в ближайшее время поступят в продажу. А вернее, провели сравнительный анализ классических моделей и их ближайших преемников в новом модельном ряду. Итоги, на мой взгляд, только положительные. При наличии новых моделей приборов, обладающие принципиально новыми возможностями и техническими характеристиками, было принято решение о продолжении производства приборов MRU-101, MPI-511, MMR-600\610, хоть и в новой «обертке». Это лишь подтверждает, что легендарное качество и хорошо продуманный функционал позволяет им конкурировать с «молодежью».

А.Харитонов
Май 2010
