Напряжение прикосновения

НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ.

Ссылки по теме:
Напряжение прикосновения (дополнение)
Метрологическая служба СОНЭЛ


Напряжение прикосновения — напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в том числе при повреждении изоляции.

Напряжение прикосновения: Напряжение между двумя открытыми проводящими частями при одновременном прикосновении к ним человека или животного, а также напряжение между открытой проводящей частью, к которой прикасается человек или животное, и местом на поверхности локальной земли или проводящего пола, на котором стоит человек или животное.

Ожидаемое напряжение прикосновения: То же, что и напряжение прикосновения, но в предположении, что человек или животное отсутствует.

Напряжение на корпусах и каркасах оборудования, а также на конструкциях, на которых последнее установлено, появляется в случае полного или частичного повреждения электрической изоляции самого оборудования или в случае повреждения питающих это оборудование кабельных или воздушных линий.

Так, например, если человек стоит на грунте и касается заземленного корпуса оказавшегося под напряжением, то напряжение прикосновения численно равно разности потенциалов корпуса и точек почвы, где находятся ноги человека.

Напряжение прикосновения увеличивается по мере удаления от места заземления и за пределами зоны растекания тока равно напряжению на корпусе оборудования относительно земли. Под зоной растекания, понимается зона земли, за пределами которой электрический потенциал, возникший из-за замыкания токоведущих частей на землю, может быть условно принят равным нулю.

ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ.

Напряжение прикосновения измеряют в цеховых помещениях технологического оборудования, в животноводческих помещениях с электрообогреваемыми полами и устройствами для выравнивания потенциала. Согласно ПУЭ, ПТЭ и ПТБ устройствами для выравнивания потенциала снабжают установки с большими токами замыкания на землю, а также помещения, имеющие протяженное металлическое и другое токопроводящее технологическое оборудование, на котором из-за пробоя изоляции электроустановок может появиться потенциал. Допускается эксплуатировать животноводческие помещения с протяженным металлическим технологическим оборудованием без устройства выравнивания потенциала при условии, что это оборудование будет изолировано от корпусов электроустановок (помещения ферм, в которых механизированы только процессы доения и поения) или снабжено быстродействующими защитно-отключающими устройствами. Для обеспечения безопасности при проведении измерений выбирают такое испытательное напряжение, при котором на системе зануления оно не превысит 12 В, а на заземлителе контролируемой установки — 36 В. Измерения проводятся в следующем порядке. Нулевой провод питающей сети отсоединяют от силового щита на вводе в помещение прибором MRU-101 измеряют сопротивление заземления электроустановки (Rз) и сопротивление сети зануления (Rн). При снятом напряжении собирают схему измерения (рис. 1). Подают напряжение, контролируемое вольтметром V1. Вольтметром V2 измеряют напряжение Uк между заземлителем электроустановки и металлическим штырем, заглубленным на 20—30 см на расстоянии не менее 25 м от заземлителя. Этим же вольтметром измеряют напряжение между заземлителем и электродом, имитирующим ступню человека — Епр. При включенном выключателе В вольтметром измеряют напряжение прикосновения — U2. Уточняют напряжение прикосновения по формуле:

Напряжение прикосновения

Напряжение прикосновения

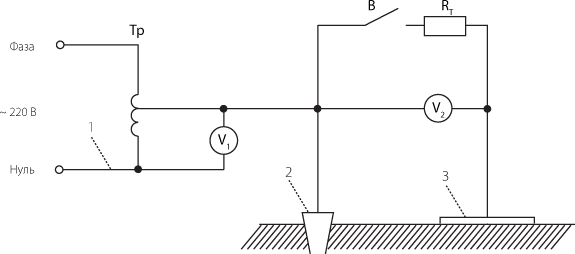

Рис. 1. Схема напряжения прикосновения:
1 — автотрансфорамтор; 2 — зеземлитель электроустановок; 3 — электрод, имитирующий ступню человека (выполнен в виде медной пластины; RT — резистор, имитирующий сопротивление человека (RT = 1000 Ом)

Соответствующий алгоритм измерений напряжения прикосновения применён в приборе MZC-310S.

MZC-310S Измеритель параметров электробезопасности мощных электроустановок
  • измерение полного, активного и реактивного сопротивления петли короткого замыкания;
  • вычисление ожидаемого тока короткого замыкания;
  • измерение сопротивления петли короткого замыкания на электростанциях и распределительных установках измерительным током до 280 А и максимальным разрешением 0,1 мОм (по 4-х проводной схеме);
  • измерение сопротивления петли короткого замыкания в электроустановках зданий измерительным током до 42 А с максимальным разрешением 0,01 Ом (по 2-х проводной схеме);
  • измерение напряжения прикосновения и поражающего напряжения прикосновения.


Измерение напряжения прикосновения

Рис.2. Измерение напряжения прикосновения

Измерение напряжения прикосновения Uв происходит после коммутации в измерителе резистора значением 1 кОм между зажимами U2 и UST/T (UB). Резистор показывает сопротивление человека, а зажим UST/T (UB) соединяется с электродом (зондом), имитирующем ступни человека на основании полов помещения.

Измеритель MRP-200 измеряет напряжение прикосновения Uв двумя способами: измерением прироста напряжения на зажиме РЕ во время протекания в цепи установленного номинального дифференциального тока УЗО и измерение по отношению к потенциалу земли. В первом случае происходит оценка ожидаемого напряжения прикосновения. С целью определения действительного значения напряжения прикосновения следует подключить к гнезду прибора заземлитель (добавочный электрод, находящийся в надежном соприкосновении с землей). Прибор автоматически обнаружит подключение к заземлителю, и на дисплее появится символ Напряжение прикосновения .

Измерение параметров УЗО, при помощи измерительных проводов с острым зондом или кабеля с сетевой вилкой UNI-SCHUKO

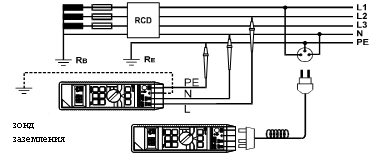

Рис. 3. Измерение параметров УЗО, при помощи измерительных проводов с острым зондом или кабеля с сетевой вилкой UNI-SCHUKO (пунктирная линия обозначает добавочный провод, подключенный к потенциалу земли)

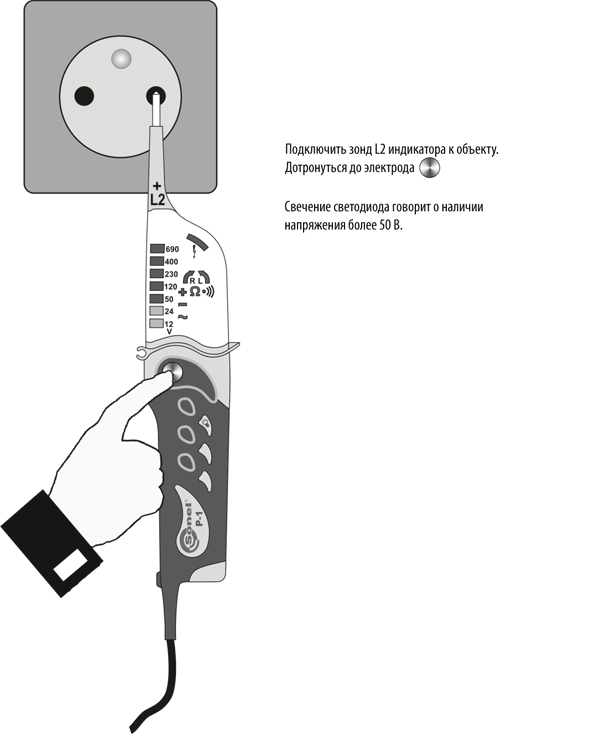

Новинки СОНЭЛ - приборы из серии индикаторов напряжения P-1, P-2, P-3 позволяют удобно и быстро проконтролировать методом однополюсной индикации наличие напряжения на корпусе электроустановки более 50 В.

Индикатор напряжения
